4. Federklammer (A) nach unten führen, um die obere
Abdeckungshälfte am Haspelantrieb zu befestigen. Die V-
förmige Ausbuchtung (C) muss nach unten zeigen, und die
Federseite muss an beiden Seiten des Haspelantriebs im
Abdeckungsloch (B) stecken.
3.2.5 Abdeckung der Flex-Aufhängung
Kunststoffabdeckungen am Schneidwerk-Tragrahmen schützen die Mechanik des Seitenflügelabgleiches vor Verschmutzung
und Witterungseinflüssen.

Abnehmen der inneren Abdeckung der Flex-Schneidwerksmechanik

Die Abdeckungen der Flex-Schneidwerksmechanik abnehmen, um an den Mechanismus des Seitenflügelabgleichs oder an
die Hydraulikleitungen zu gelangen.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
1. Das Schneidwerk vollständig absenken.
2. Den Motor abstellen und den Zündschlüssel abziehen.
3. Federstecker (A) und Klappsplint (B) entfernen, die die
Abdeckung der Flex-Schneidwerksmechanik (C) am
Hauptrahmenrohr sichern.
4. Die Abdeckung der Flex-Schneidwerksmechanik (C) nach
innen schieben und danach zum Entfernen nach oben
anheben.
MAC262089
BETRIEB

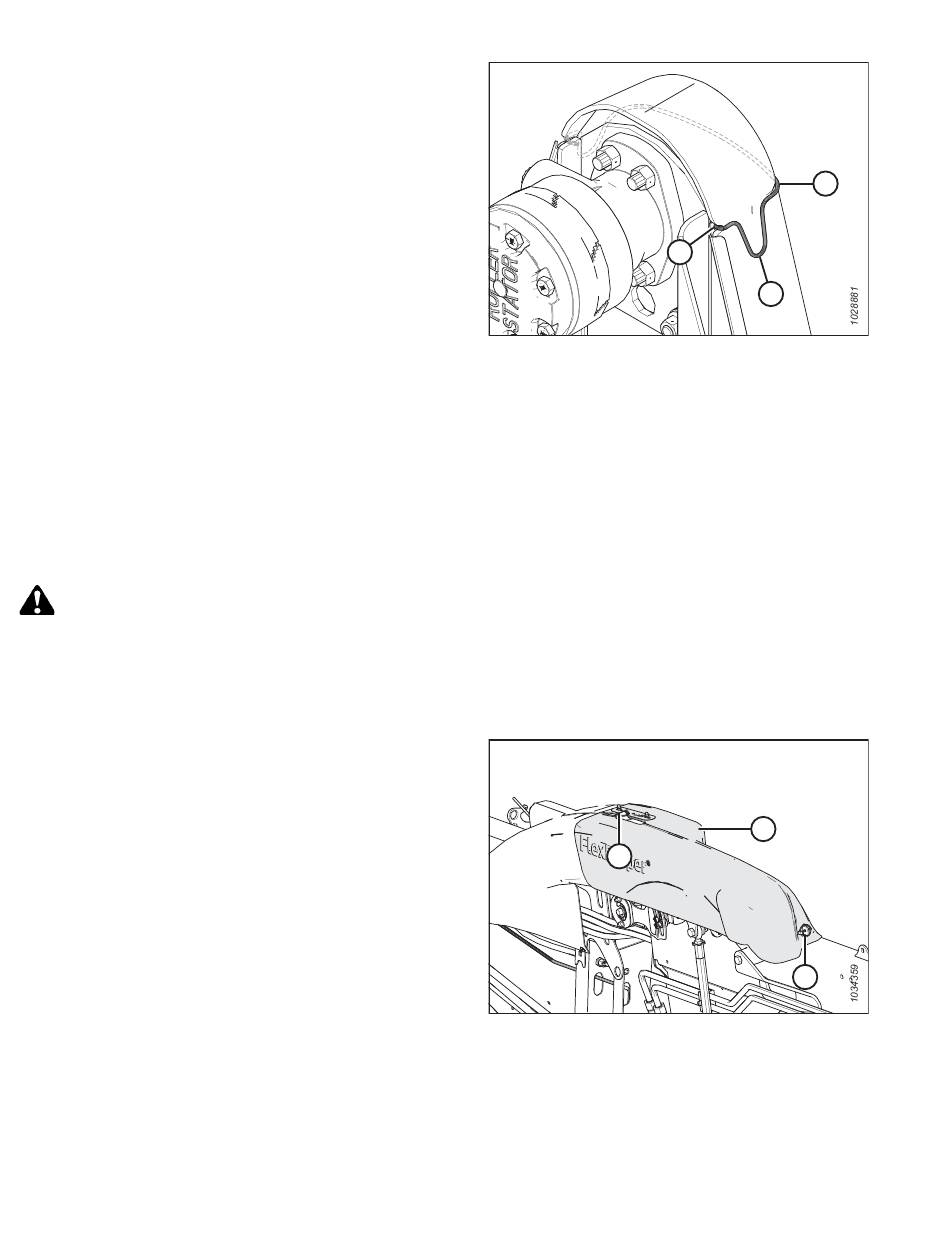

Abbildung 3.28: Haspelantrieb
Abbildung 3.29: Innere Abdeckung der Flex-
Schneidwerksmechanik – links
46
B
C
C
A
A
B
Revision A
