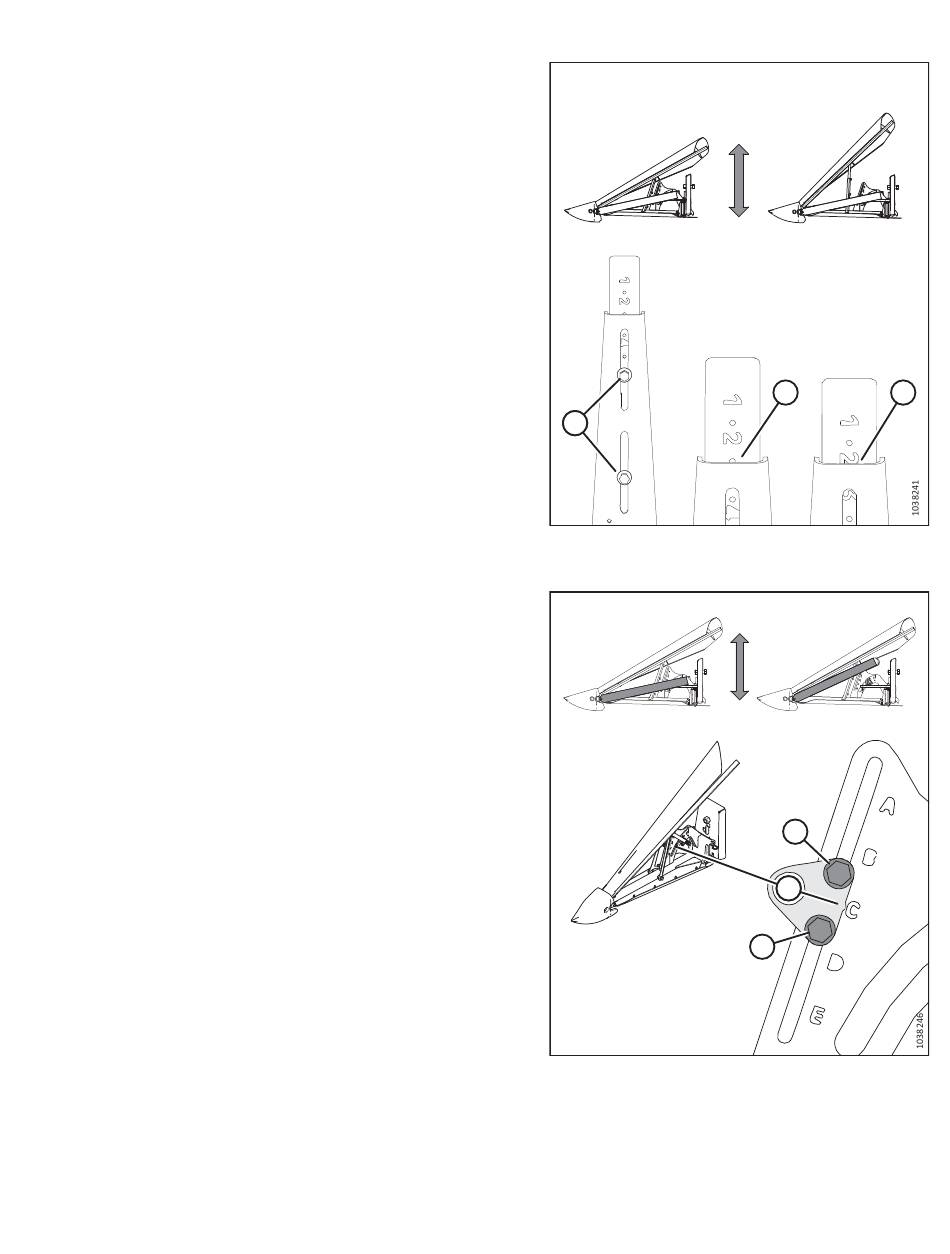

12. Höhe der oberen Abdeckung: Die Muttern an den
Schrauben (A) lösen, die Mittelstütze auf die gewünschte
Einstellung (1 bis 4,5) schieben und die Muttern anziehen.
• Die Punkte an der Stütze ausrichten, um die halbe
Schrittweite einzustellen. Beispiel (B) beträgt 2,5.
• Die Zahl an der Stütze ausrichten, um die volle
Schrittweite einzustellen. Beispiel (C) beträgt 2.
13. Höhe der seitlichen Abdeckung: Die Muttern an den
Schrauben (A) lösen, die Abdeckungen schieben, bis sich die
Kerbe (B) in der gewünschten Einstellung „A" bis „E"
befindet, und die Muttern anziehen.
MAC262089
BETRIEB
A A
Abbildung 3.278: Höhenverstellung der oberen
Abdeckung
Abbildung 3.279: Höhenverstellung der seitlichen
Abdeckung
205
B
C
A
B
B
A
Revision A
