Einbauen der Abdeckung der inneren Flex-Schneidwerksmechanik
Die inneren Abdeckungen der Schneidwerk-Auslenkmechanik schützen den Seitenflügelabgleichmechanismus vor Schmutz
und Witterungseinflüssen. Sie sind mit Stiften am Schneidwerk befestigt.
1. Abdeckung der Flex-Schneidwerksmechanik (A) auf
Schneidwerksmechanik absenken. Die Aussparungen (B)
müssen genau auf die Laschen (C) und (D) ausgerichtet
sein.
2. Die Abdeckung der Flex-Schneidwerksmechanik nach außen
schieben, damit die Lasche (D) aus der Aussparung
herausragt.
3. Die Abdeckung der Flex-Schneidwerksmechanik (C) mit
Federstecker (A) und Klappsplint (B) sichern.
Abnehmen von äußeren Abdeckungen der Flex-Schneidwerksmechanik
Die Abdeckungen der Flex-Schneidwerksmechanik abnehmen, um an den Mechanismus des Seitenflügelabgleichs oder an
die Hydraulikleitungen zu gelangen.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
1. Das Schneidwerk vollständig absenken.
2. Den Motor abstellen und den Zündschlüssel abziehen.
MAC262089
BETRIEB
B
C

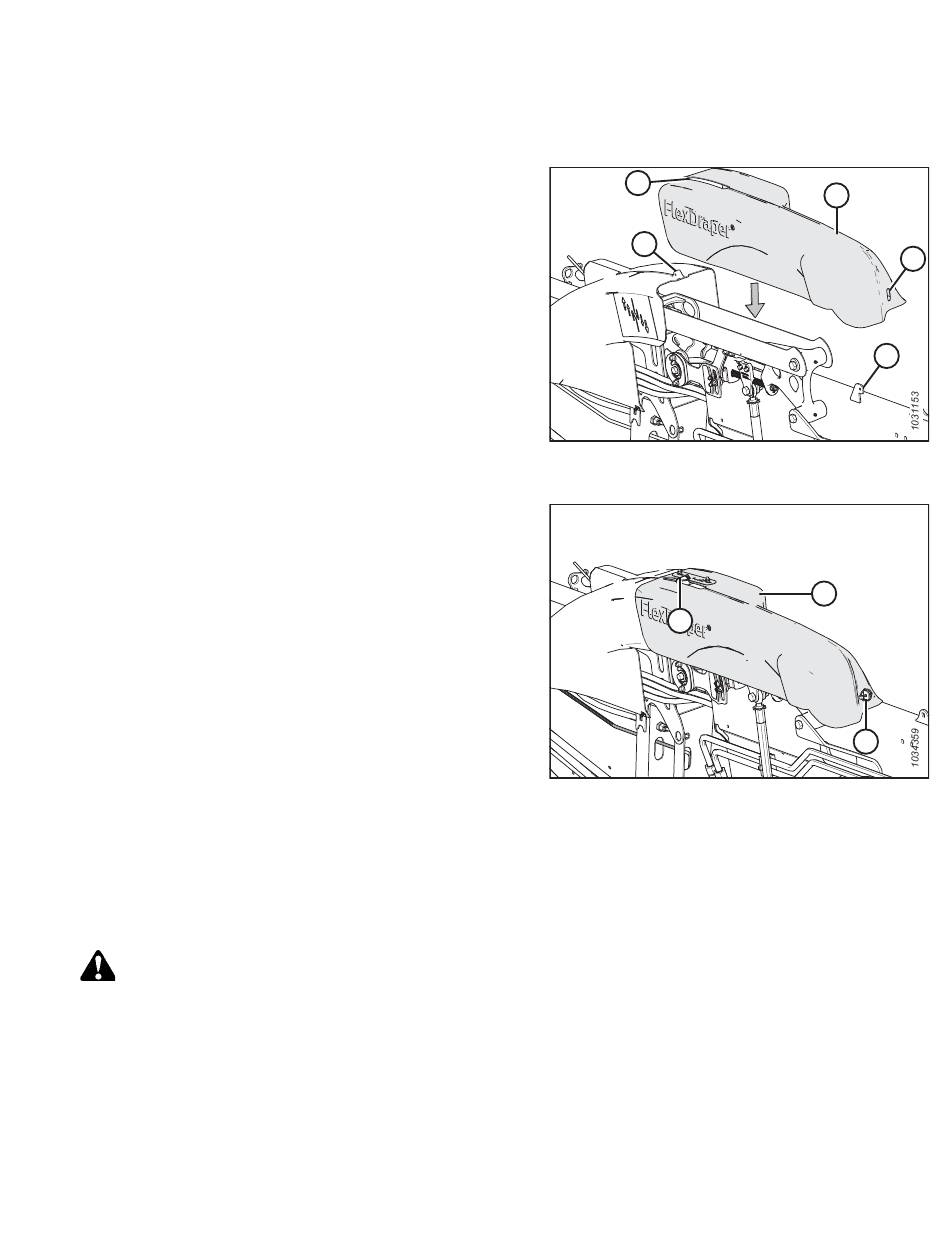

Abbildung 3.30: Innere Abdeckung der Flex-
Schneidwerksmechanik – links
Abbildung 3.31: Innere Abdeckung der Flex-
Schneidwerksmechanik – links
47
A
C
A
B
D
B
Revision A
