5. Die vier Schrauben (A) entfernen, mit denen das Haspelrohr
am Kreuzgelenkflansch (B) befestigt ist.
6. Die Haspel seitlich wegdrücken, um das Haspelrohr (A) vom
Kreuzgelenk (B) zu lösen.
7. Die Antriebskette (C) entfernen.
8. Die Kette (C) über das Kreuzgelenk (B) führen und auf den
Kettenrädern positionieren.
9. Das rechte Haspelrohr am Haspelantrieb ansetzen und den
Wellenstumpf in das Kreuzgelenk-Führungsloch einsetzen.
10. Die Haspel drehen, bis die Löcher am seitlichen Ende des
Haspelrohrs und der Kreuzgelenkflansch miteinander
ausgerichtet sind.
11. Die vier ½-Zoll-Schrauben (A) mit mittelstarkem
Schraubensicherungsmittel (Loctite
einschmieren und mit Sicherungsscheiben am Flansch
sichern.
12. Die Schrauben (A) auf 109 Nm (80 lbf•ft) anziehen.
MAC262089
WARTUNG UND SERVICE
®
243 oder gleichwertig)
479
B

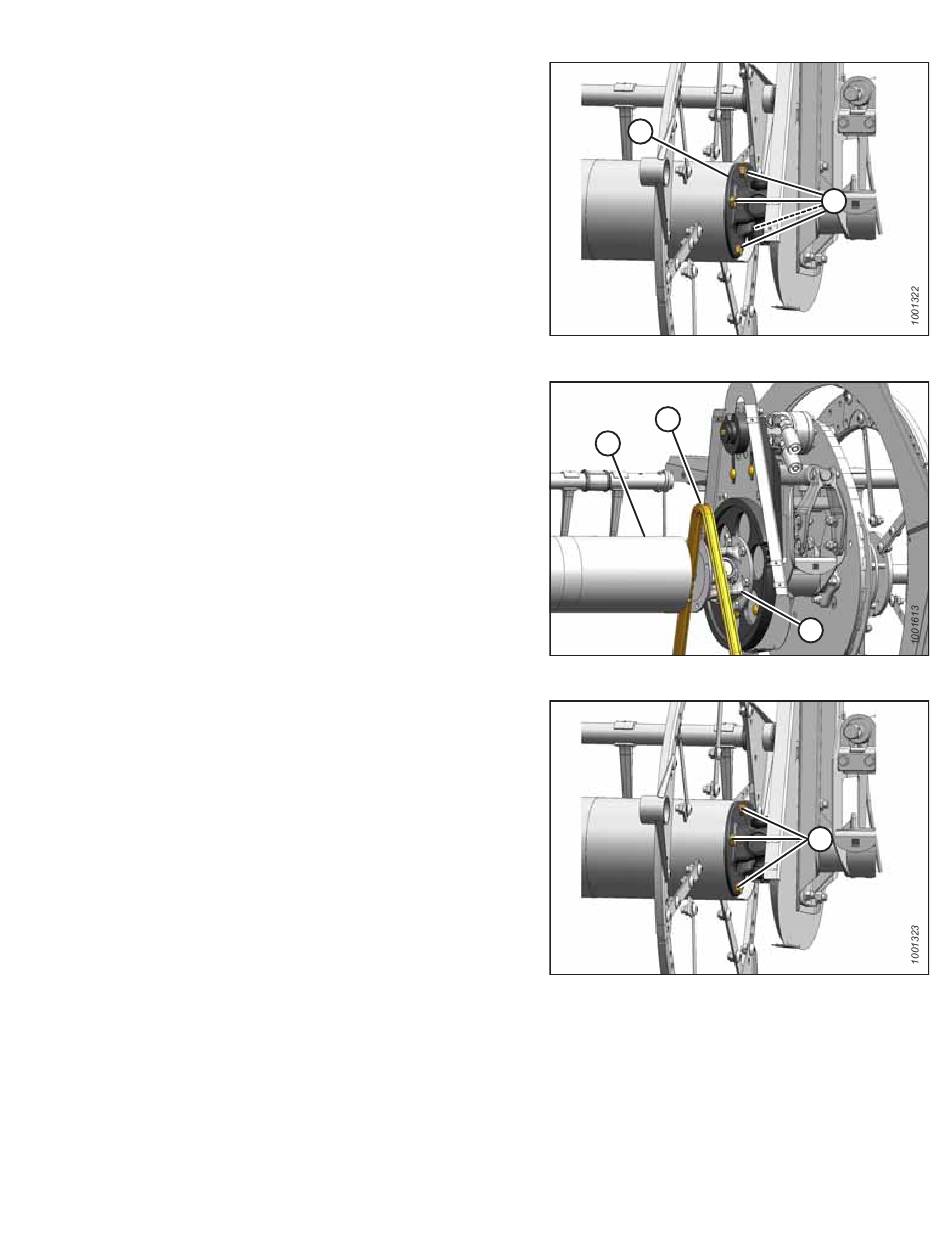

Abbildung 4.378: Kreuzgelenk
C
A
Abbildung 4.379: Ersetzen der Kette
Abbildung 4.380: Kreuzgelenk
A
B
A
