10. Die Schrauben (A) an beiden Zylindern des mittleren
Haspelarms lösen.
11. Wie folgt vorgehen, um den Abstand zu verändern:
WICHTIG:
Beide Hydraulikkolben müssen auf das gleiche Maß
eingestellt werden.
• Um den Abstand zum Messerbalken zu vergrößern, die
Hydraulikkolben (D) jeweils aus dem Gabelkopf
herausdrehen (Haspel höher).
• Um den Abstand zum Messerbalken zu verkleinern, die
Hydraulikkolben (D) jeweils in den Gabelkopf
hineindrehen (Haspel niedriger).
12. Sicherstellen, dass Abstandsmessung (B) an beiden
Zylindern gleich ist.
BEACHTEN:
Die Abstandsmessung (B) wird von der Mitte der
Lagerbolzen (C) bis zu den Oberseiten der Kerben in den
Hydraulikkolben (D) vorgenommen.
13. Beide Lagerbolzen (C) müssen so fest sitzen, dass sie nicht
von Hand gedreht werden können. Wenn einer der
Befestigungsstifte frei drehbar ist, die Hydraulikkolben (D)
nach Bedarf einstellen, bis beide Hydraulikkolben die Last
tragen:
• Den Hydraulikkolben aus dem Gabelkopf herausdrehen,
um die Last auf den Hydraulikkolben zu erhöhen.
• Den Hydraulikkolben in den Gabelkopf hineindrehen,
um die Last auf den Hydraulikkolben zu verringern.
14. Die Schrauben (A) festziehen.
15. Dreiteilige Haspel: Schritt
GEFAHR
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
16. Den Motor starten.
17. Die Haspel vollständig anheben.
18. Die Haspel vollständig absenken und die Steuertaste weiterhin gedrückt halten, um die Zylinder in Phase zu bringen.
19. Den Motor abstellen und den Zündschlüssel abziehen.
20. Die Abstandsmaße erneut prüfen und ggf. erneut einstellen.
21. Die Haspel nach hinten schieben, um sicherzustellen, dass die Stahlhaspelfinger die Abdeckungen nicht berühren.
22. Wenn sie berührt werden, die Haspel höher stellen, um in allen Horizontalstellungen ausreichend Abstand zu
sicherzustellen. Wenn die Finger auch nach Nachstellen der Haspel die Abdeckung berühren, die Stahlhaspelfinger
kürzen, um ausreichend Abstand zu erhalten.
MAC262089
WARTUNG UND SERVICE
10, Seite 438
bis Schritt
14, Seite 438
B

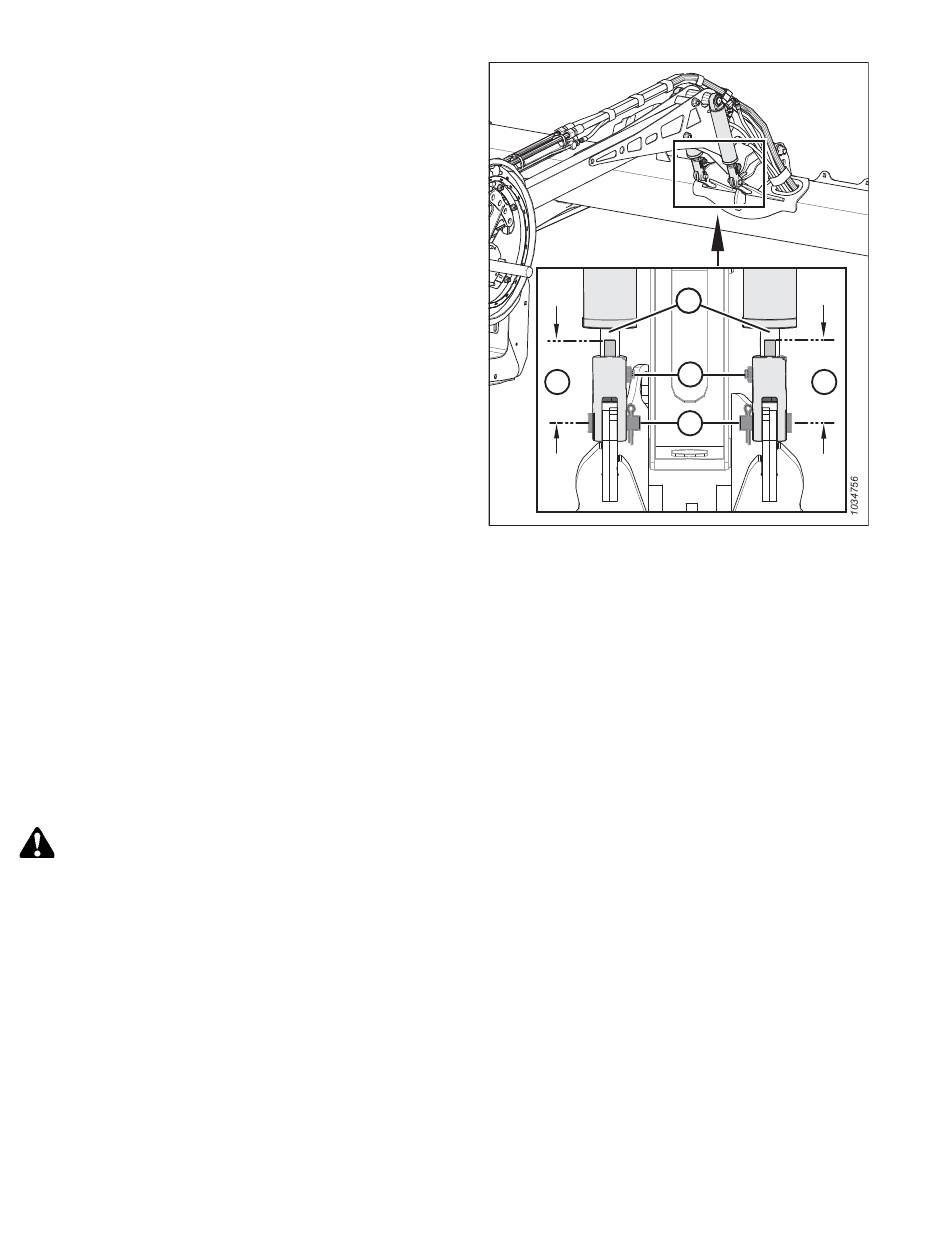

Abbildung 4.285: Zylinder mittlerer Haspelarm
für den anderen mittleren Haspelarm wiederholen.
