10. Wenn eine Einstellung erforderlich ist, die
Befestigungselemente (A) lösen und Sensor (B) drehen, bis
die Spannung im vorgegebenen Bereich liegt.
11. Wenn der Sensor korrekt eingestellt ist, die
Befestigungselemente auf 2,1 Nm (22 lbf•in) anziehen.

3.9.12 Neigung der Haspelfinger

Der Begriff „Neigung der Haspelfinger" wird verwendet, um die Stellung der Haspelfinger gegenüber dem Messerbalken zu
beschreiben. Die Neigung der Haspelfinger kann durch Verändern der Haspel-Horizontalstellung und der Einstellung der
Haspel-Kurvenbahn geändert werden. Möglicherweise möchten Sie die Neigung der Haspelfinger ändern, um den
unterschiedlichen Erntebedingungen gerecht zu werden.
Die Veränderung der Haspelstellung hat den größten Einfluss auf die Neigung der Haspelfinger. Eine Änderung der
Kurvenbahneinstellung wirkt sich dagegen weniger stark auf die Neigung der Haspelfinger aus. Bei einer
Kurvenbahneinstellung von 33° beträgt die Fingerneigung am tiefsten Rotationspunkt der Haspel beispielsweise nur 5°.
Das beste Ergebnis kommt mit der kleinsten Kurvenbahneinstellung zustande, mit der das Erntegut an der Hinterkante des
Messerbalkens vorbei auf die Bänder gefördert wird. Weitere Informationen, siehe
72.

Kurvenbahneinstellungen

Durch Verändern der Kurvenbahnposition kann der Punkt eingestellt werden, an dem die Haspelfinger das aufgenommene
Erntegut an die Seitenbänder abgeben. Es werden Empfehlungen für die Einstellung der Haspel-Kurvenbahn bei
unterschiedlichen Erntebedingungen gegeben.
Welche Einstellung aktuell gewählt ist, erkennen Sie an den Ziffern über den Ausbuchtungen der Kurvenscheibe. Die
Anleitung entnehmen Sie dem Abschnitt
BEACHTEN:
Die empfohlene Einstellung für die Neigung der Haspelfinger bei verschiedenen Erntebedingungen sind unter
Schneidwerkseinstellungen, Seite 72
MAC262089
BETRIEB
Anpassen der Haspel-Kurvenscheibe, Seite
zu finden.
182
A

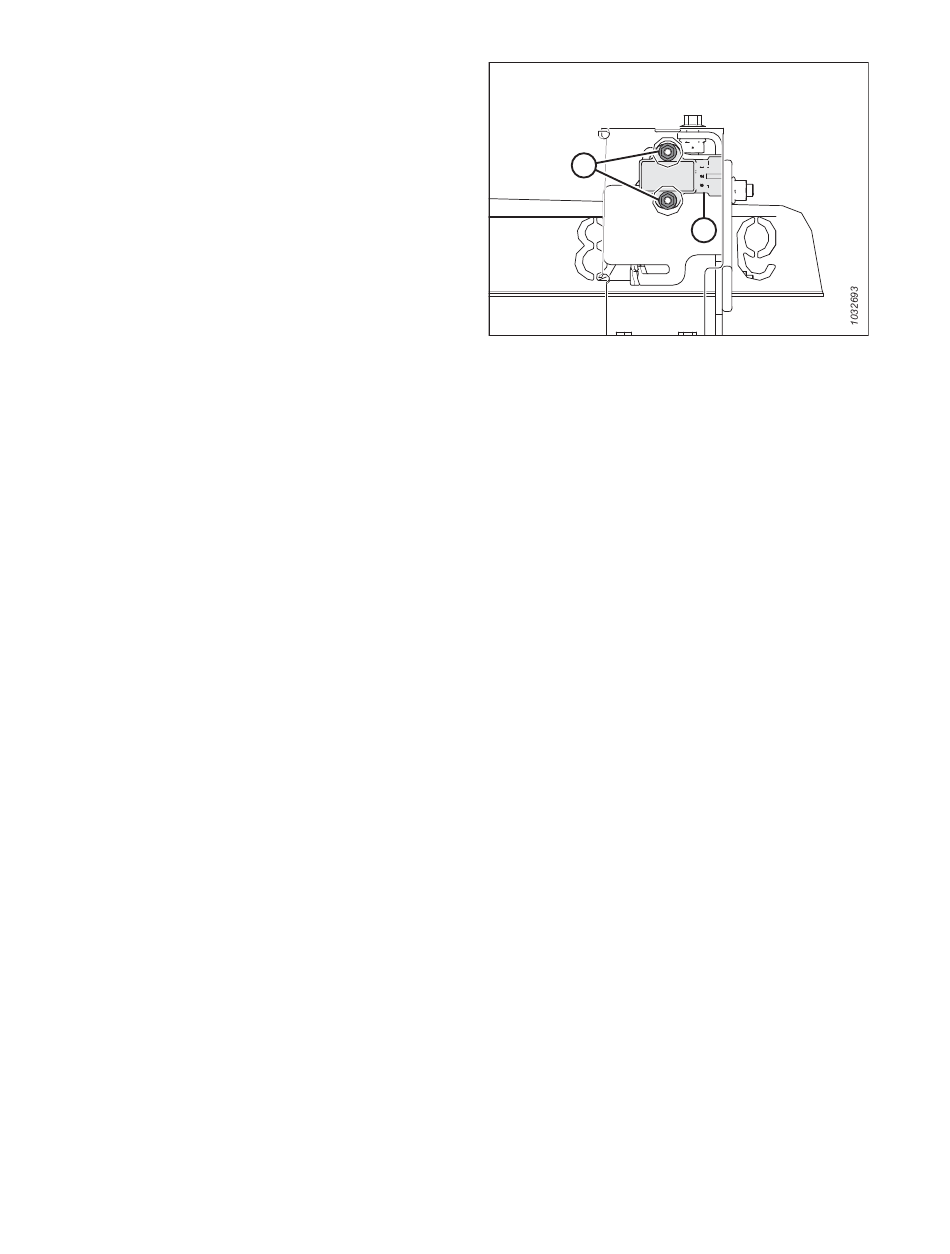

Abbildung 3.248: Horizontalstellungssensor
3.7.2 Schneidwerkseinstellungen, Seite
184.
B
3.7.2
Revision A
