Kalibrieren der automatischen Schneidwerkshöhenregulierung (AHHC) – Mähdrescher Case IH und
Serien 120, 230, 240 und 250
Die vom Sensor der automatischen Schneidwerkshöhenregulierung AHHC abgegebene Ausgangsspannung muss bei den
einzelnen Mähdreschern kalibriert werden. Anderenfalls funktioniert AHHC nicht wie vorgesehen.
GEFAHR
Dafür sorgen, dass sich keine Unbeteiligten in der Nähe aufhalten. Kinder von der Maschine fernhalten. Mit einem
Rundgang sicherstellen, dass sich niemand unter, auf oder in der Nähe der Maschine befindet.
BEACHTEN:
Die nachfolgende Anleitung gilt für Mähdrescher mit Software bis Version 28.00. Die Anleitung zur Kalibrierung der
automatischen Schneidwerkshöhenregulierung AHHC an Mähdreschern mit Version 28.00 oder höher finden Sie in
Kalibrieren der automatischen Schneidwerkshöhenregulierung (AHHC) – Case IH mit Softwareversion 28.00 oder
Abschnitt
höher, Seite
235.
BEACHTEN:
Möglicherweise wurden seit Veröffentlichung dieses Dokuments an den Bedienelementen oder Bildschirmanzeigen des
Mähdreschers Änderungen vorgenommen. Die aktuellsten Informationen entnehmen Sie dem Mähdrescher-
Bedienerhandbuch.
BEACHTEN:
Wenn die Schneidwerk-Floatfunktion zu leicht eingestellt ist, kann die Kalibrierung des AHHC scheitern. Unter Umständen
müssen Sie die Floatfunktion vor dem Kalibrierungsvorgang schwerer einstellen, damit sich das Schneidwerk nicht vom
Floatmodul löst.
BEACHTEN:
Damit die automatische Schneidwerkshöhenregulierung (AHHC) optimale Leistung bringt, den Neigungszylinder für die
Bodenkalibrierung in Stellung D bringen. Nach der Einrichtung und Kalibrierung den gewünschten Anstellwinkel wieder mit
dem Neigungszylinder einstellen. Die Anleitung entnehmen Sie dem
1. Sicherstellen, dass der Neigungszylinder in Stellung D ist.
2. Vergewissern, dass alle elektrischen und hydraulischen Verbindungen zwischen dem Schneidwerk und dem Floatmodul
funktionsfähig sind.

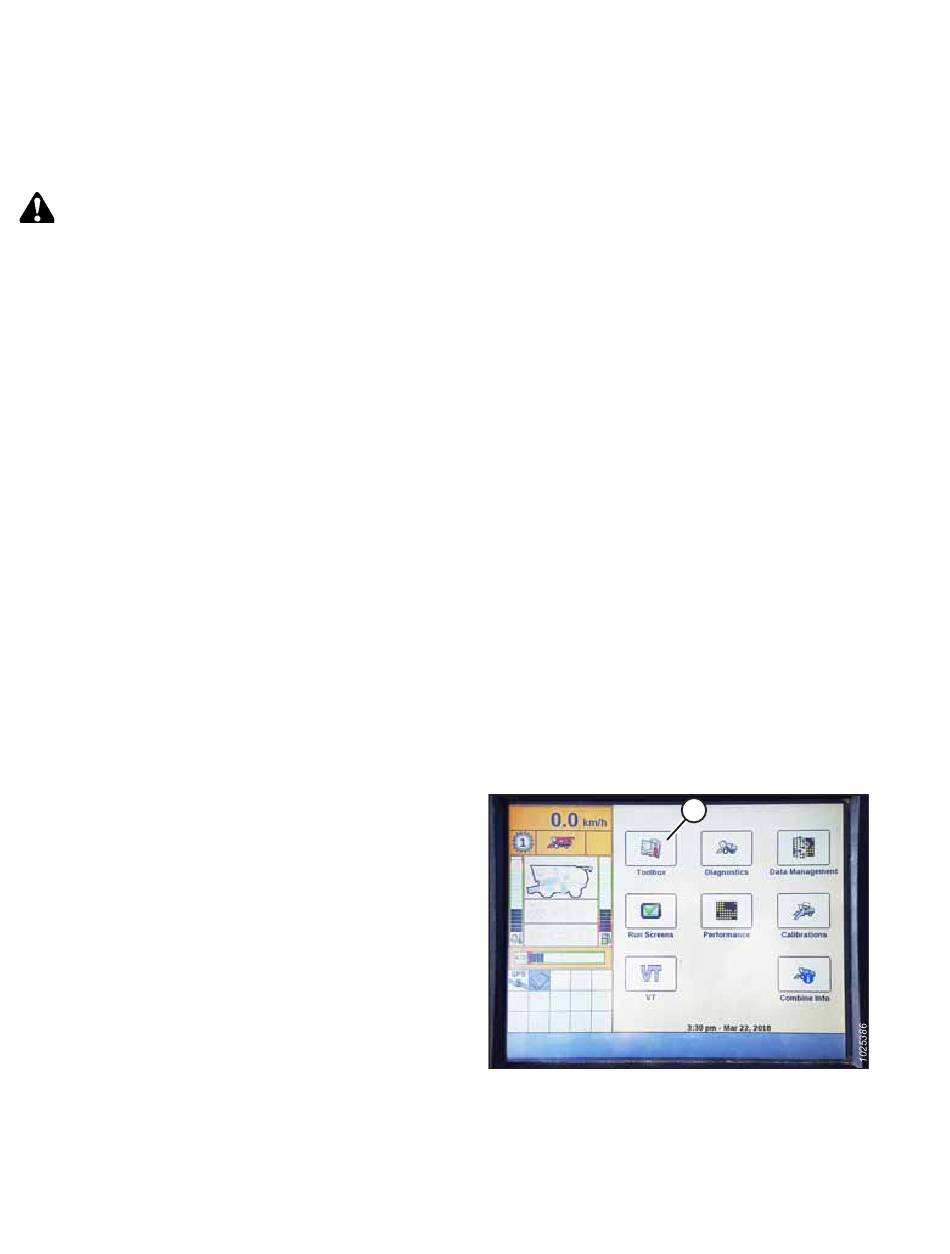

3. Auf dem HAUPTBILDSCHIRM das Menü TOOLBOX (A)
(Extras) öffnen.
MAC262089
BETRIEB
3.9.5 Schneidwerksanstellwinkel, Seite
Abbildung 3.329: Bildschirmanzeige des Case IH
232
156.
A
Revision A
