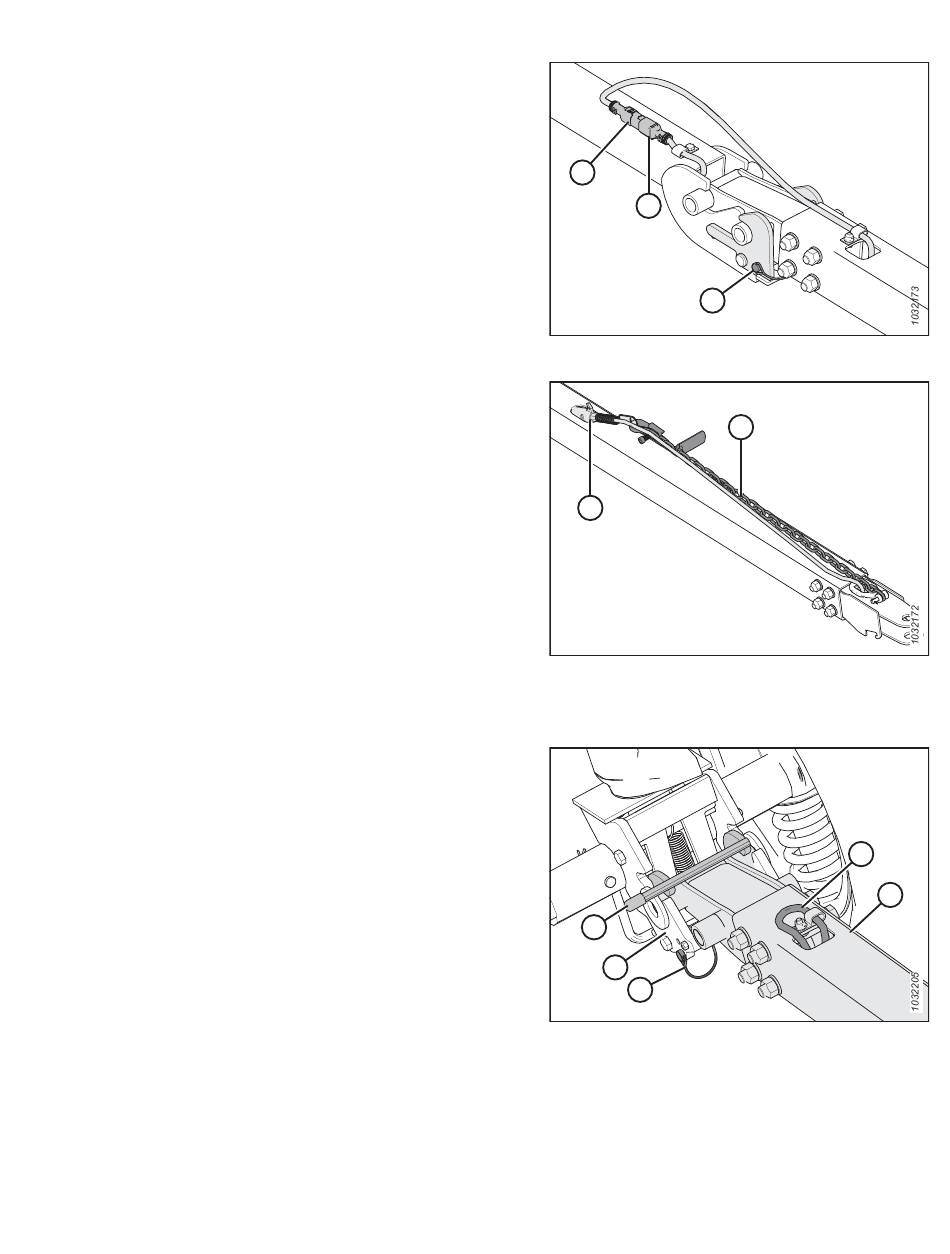

13. Zugdeichselkabel (A) an Verlängerungskabel (B) anstecken.
14. Den Klappsplint (C) wieder einsetzen, um den
Verriegelungshaken an der Zugdeichsel zu sichern.
15. Das Elektrokabel (A) der Zugdeichsel und
Sicherheitskette (B) aus dem Aufbewahrungsort holen.
16. Das Elektrokabel der Zugdeichsel an das Fahrzeug
anschließen und die Sicherheitskette am Fahrzeug
befestigen.
17. Die Warnblinkanlage des Fahrzeugs einschalten und
kontrollieren, ob am Schneidwerk alle Leuchten
funktionieren.
Anbauen der Zugdeichsel allein:
18. Den Klappsplint (A) von der linken Transportaufnahme (B)
abziehen.
19. Die Zugdeichsel (C) in die linke Transportaufnahme
schieben, bis Verriegelungshebel (D) einrastet.
20. Klappsplint (A) wieder an der Transportaufnahme
einsetzen, um die Zugdeichsel zu sichern.
21. Das Ende des Zugdeichselkabels (E) aus der Stange
herausziehen.
MAC262089
BETRIEB
A
B
Abbildung 3.403: Zugdeichsel/Verlängerungskabel
A
Abbildung 3.404: Elektrokabel der Zugdeichsel
D
B
A
Abbildung 3.405: Zugdeichsel und Transportaufnahme
links
269
C
B
E
C
Revision A
