7. Prüfen, wo auf dem Floatmodul-Tragrahmen (A) die
Wasserwaage angebracht ist. Die Blase muss in der Mitte
stehen. Wenn eine Einstellung erforderlich ist, siehe
Waagerechtstellen des Schneidwerks, Seite
8. Den Motor abstellen und den Zündschlüssel abziehen.
9. Die Abdeckung der Schneidwerksmechanik entfernen. Eine
Anleitung finden Sie im Abschnitt
Abdeckung der Flex-Schneidwerksmechanik, Seite
10. Haltekabel für Seitenflügelabgleich (A) an Haltekabel-
Klemmvorrichtung (B) befestigen.
BEACHTEN:
Einige Teile sind durchsichtig, um das Haltekabel zu zeigen.
11. Die Schneidwerk-Seitenverkleidung links öffnen. Eine
Anleitung finden Sie im Abschnitt
Seitenverkleidungen, Seite
12. Den Federstecker (A) abziehen, der das Multitool in der
Tool-Halterung am linken Abschlussblech sichert.
13. Das Multitool (B) herausnehmen und den Federstecker
wieder in die Halterung einsetzen.
MAC262089
3.11
244.
Abnehmen der inneren
46.
Öffnen der Schneidwerk-
37.
BETRIEB

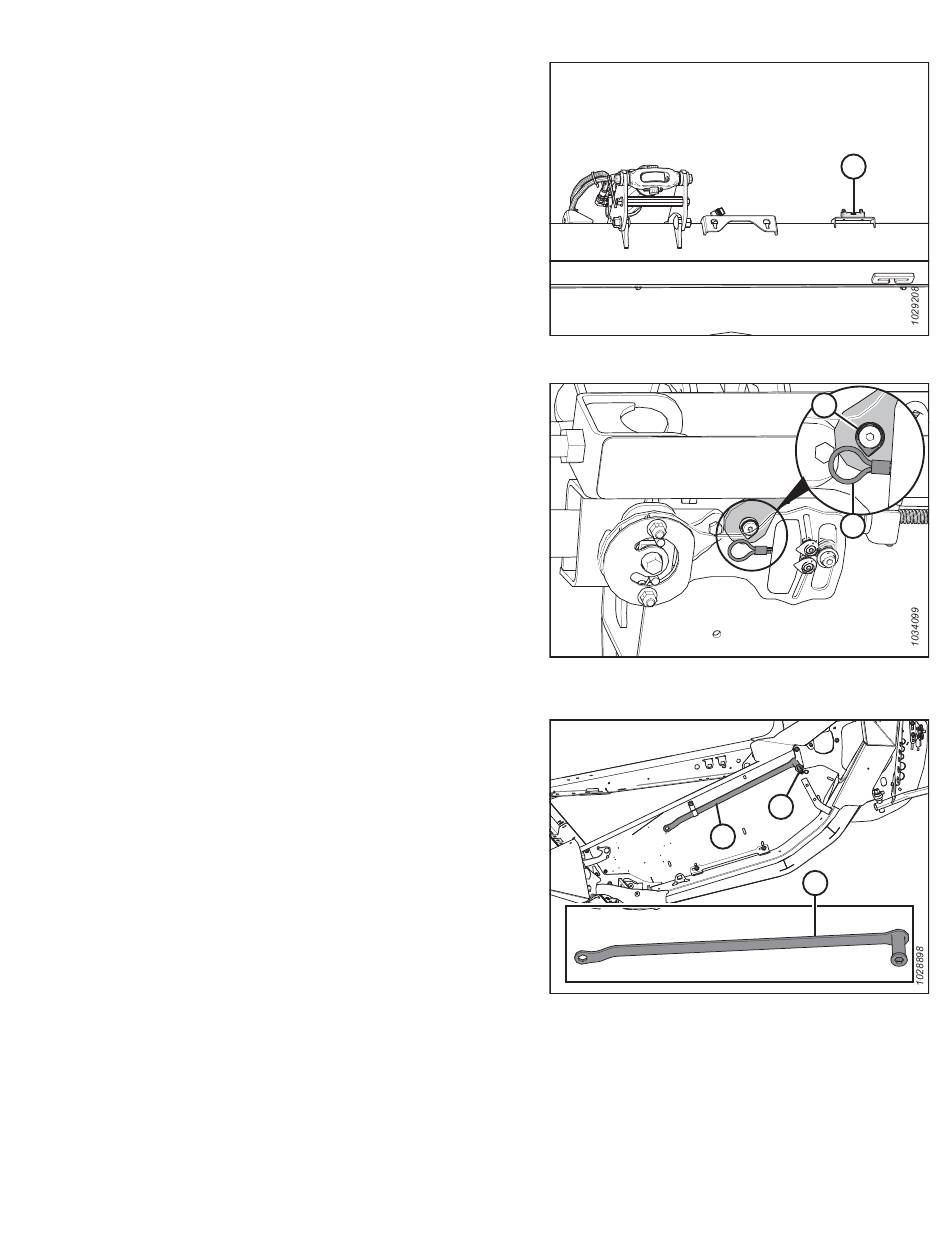

Abbildung 3.191: Wasserwaage
Abbildung 3.192: Haltekabel für Seitenflügelabgleich –
links
Abbildung 3.193: Abschlussblech links
153
A
B
A
A
B
B
Revision A
