2. Wie folgt vorgehen, um mit der Antriebsrolle (A) die Einstellung C (siehe Tabelle
a.
Die Muttern (F), (M) und (N) und Kontermutter (G) lösen.
b. Stellmutter (H) drehen.
c.
Die Muttern (F), (M) und (N) und Kontermutter (G) anziehen.
3. Wie folgt vorgehen, um mit der Spannrolle (B) die Einstellung D (siehe Tabelle
a.
Schraubenmutter (J) und Kontermutter (K) lockern.
b. Stellmutter (L) drehen.
BEACHTEN:
Wenn das Seitenband nach der Rollenverstellung auf der Spannrollenseite nicht in der Spur läuft, steht die
Antriebsrolle wahrscheinlich nicht senkrecht zum Tragrahmen. Die Antriebsrolle senkrecht stellen und dann die
Spannrolle erneut nachstellen.
c.
Die Mutter (J) und Kontermutter (K) anziehen.
4.12.6 Inspizieren der Lager von Seitenbandrollen
Die Lager der Seitenbandrollen sind nicht schmierbar. Um größtmögliche Lebensdauer zu erzielen, sollte die äußere
Dichtung nach je 200 Betriebsstunden (öfter bei häufigem Einsatz auf sandigen Böden) kontrolliert werden.
Wie folgt vorgehen, um mit einem Infrarotthermometer nach schadhaften Rollenlagern zu suchen:
1. Das Schneidwerk einschalten und die Seitenbänder ca.
3 Minuten laufen lassen.
2. Die Temperatur im Lager der Seitenbandrollen an jedem
Rollenträger (A), (B) und (C) an jedem Tragrahmen
kontrollieren. Die Lagertemperatur darf höchstens 44 °C
(80 °F) über der Umgebungstemperatur liegen.
Die Rollenlagerungen ersetzen, deren Temperatur höher ist
als empfohlen. Eine Anleitung finden Sie in diesem
Abschnitt:
•
4.12.8 Ersetzen von Spannrollenlagerung am
Seitenband-Tragrahmen, Seite 421
•
4.12.11 Ersetzen der Lagerung der Seitenband-
Antriebsrolle, Seite 427
4.12.7 Ausbauen der Spannrolle am Seitenband-Tragrahmen
Der Tragrahmen der Seitenbänder hat an beiden Enden eine Rolle. Eine ist die Spannrolle und eine die Antriebsrolle.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen oder Absinken der angehobenen
Maschine zu vermeiden, vor Verlassen des Fahrersitzes stets den Motor abstellen und den Zündschlüssel abziehen, die
Sicherheitsstützen in die Stützstellung bringen und sich erst dann unter die Maschine begeben.
GEFAHR
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
1. Den Motor anlassen und das Schneidwerk aktivieren, bis der Anschluss für das Seitenband zugänglich ist (vorzugsweise
in der Nähe des äußeren Endes des Tragrahmens).
MAC262089
WARTUNG UND SERVICE
B
C

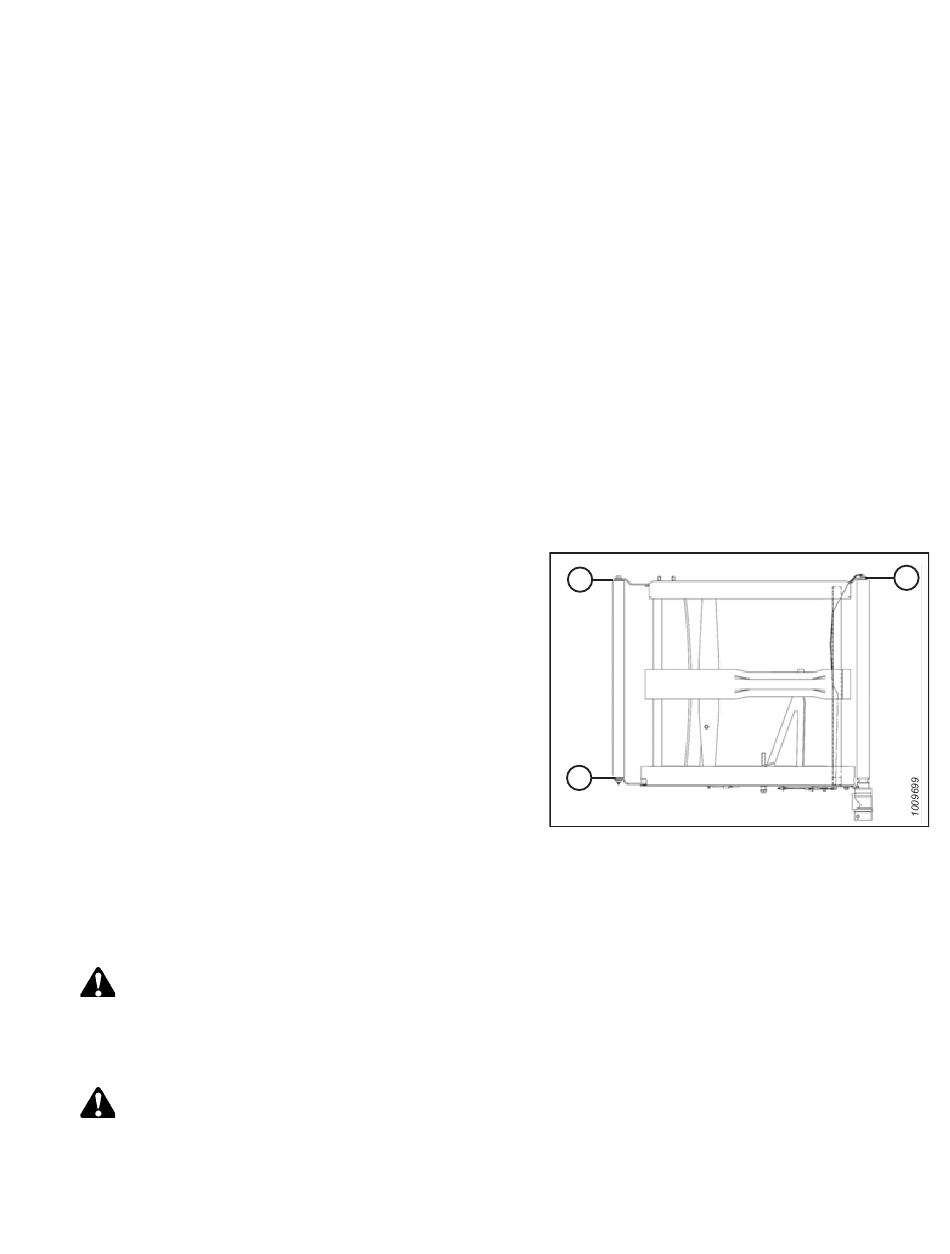

Abbildung 4.247: Rollenträger
419
4.2, Seite
418) nachzustellen:
4.2, Seite
418) nachzustellen:
A
Revision A
