10. Das Lagergehäuse (A) entfernen.
BEACHTEN:
Wenn das Lager auf der Welle festsitzt, ist es eventuell
einfacher, die Antriebsrollenbaugruppe auszubauen. Eine
Anleitung finden Sie im Abschnitt
Einzugsförderband-Antriebsrolle, Seite
11. Beide Abdeckungen (B) auf Schäden prüfen. Wenn ein
Ersatz erforderlich ist, den Satz MAC347553 bestellen.
Einbauen des Einzugsförderband-Antriebsrollenlagers
Das Lager wird mit Schrauben und einem Stellring fixiert.
1. Zwei Schrauben (A) in den Einzugstragrahmen einsetzen.
2. Die beiden Abdeckungen (B) auf die Schrauben setzen.
WICHTIG:
Die Abdeckungen in der abgebildeten Reihenfolge
aufsetzen.
3. Das Lagergehäuse (C) der Antriebsrolle auf die Welle
aufsetzen.
4. Das Gehäuse mit zwei Muttern (D) sichern.
5. Den Lagerstellring (E) auf den Achsschaft montieren.
6. Mit einem Hammer und Durchschläger den Stellring in
Rotationsrichtung klopfen, um ihn zu befestigen.
7. Die Stellschraube (F) des Lagerstellrings anziehen.
8. Das Einzugsförderband spannen. Eine Anleitung finden Sie
im Abschnitt
4.10.2 Prüfen und Nachstellen der Spannung
des Einzugsförderbands, Seite
MAC262089
WARTUNG UND SERVICE
Ausbauen der
388.
387.
394
A
B B

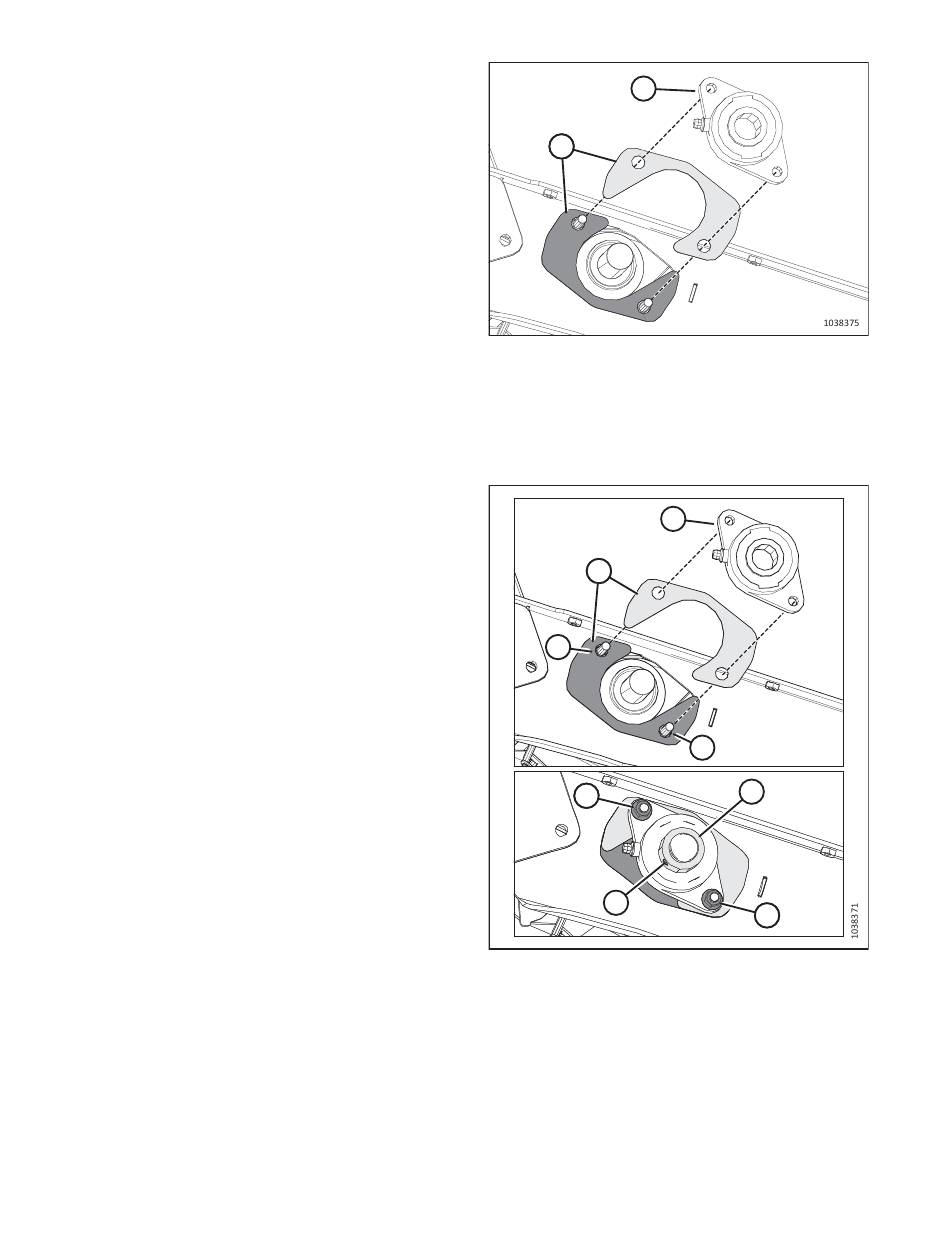

Abbildung 4.197: Lager der Antriebsrolle des
Einzugsförderbandes
C
B
B
A
D
D
F
Abbildung 4.198: Lager der Antriebsrolle des
Einzugsförderbandes
A
E
D
D
Revision A
