9. Den Griff (A) anheben und gleichzeitig Griff (B)
zurückziehen, um die linke Vorderachse in die höchste
Lagerstellung anzuheben.
BEACHTEN:
Komponenten wurden zwecks besserer Übersichtlichkeit
aus der Abbildung entfernt.
10. Sicherstellen, dass Splint (A) an der höchsten Lagerstellung
in Platte (B) sichtbar ist.
Umrüsten der Hinterräder (rechts) auf Arbeitsstellung
Die hinteren (rechten) Transporträder lassen sich mit wenigen Handgriffen von der Transport- in die Arbeitsstellung
(Lagerstellung) umstellen.
In diesem Verfahren wird gezeigt, wie die Räder in die höchste Lagerstellung gebracht werden. Es kann jedoch auch eine
niedrigere Stellung gewählt werden, je nachdem, ob die Räder das Schneidwerk während der Feldarbeit stützen sollen
oder nicht.
GEFAHR
Vor Arbeiten unter dem Schneidwerk: Um Personenschaden oder tödliche Verletzungen durch unerwartetes
Anspringen oder Absinken der angehobenen Maschine zu vermeiden, stets den Motor abstellen, den Zündschlüssel
abziehen und die Sicherheitsstützen in Stützstellung bringen.
1. Den Motor starten.
2. Das Schneidwerk anheben, bis die Transporträder auf der rechten Seite 51–102 mm (2–4 Zoll) über dem Boden steht.
BEACHTEN:
Das Schneidwerk so weit anheben, dass die Sicherheitsstützen des Zylinders eingerastet werden können – für
diesen Vorgang müssen Sie unter dem Schneidwerk arbeiten.
MAC262089
BETRIEB
A

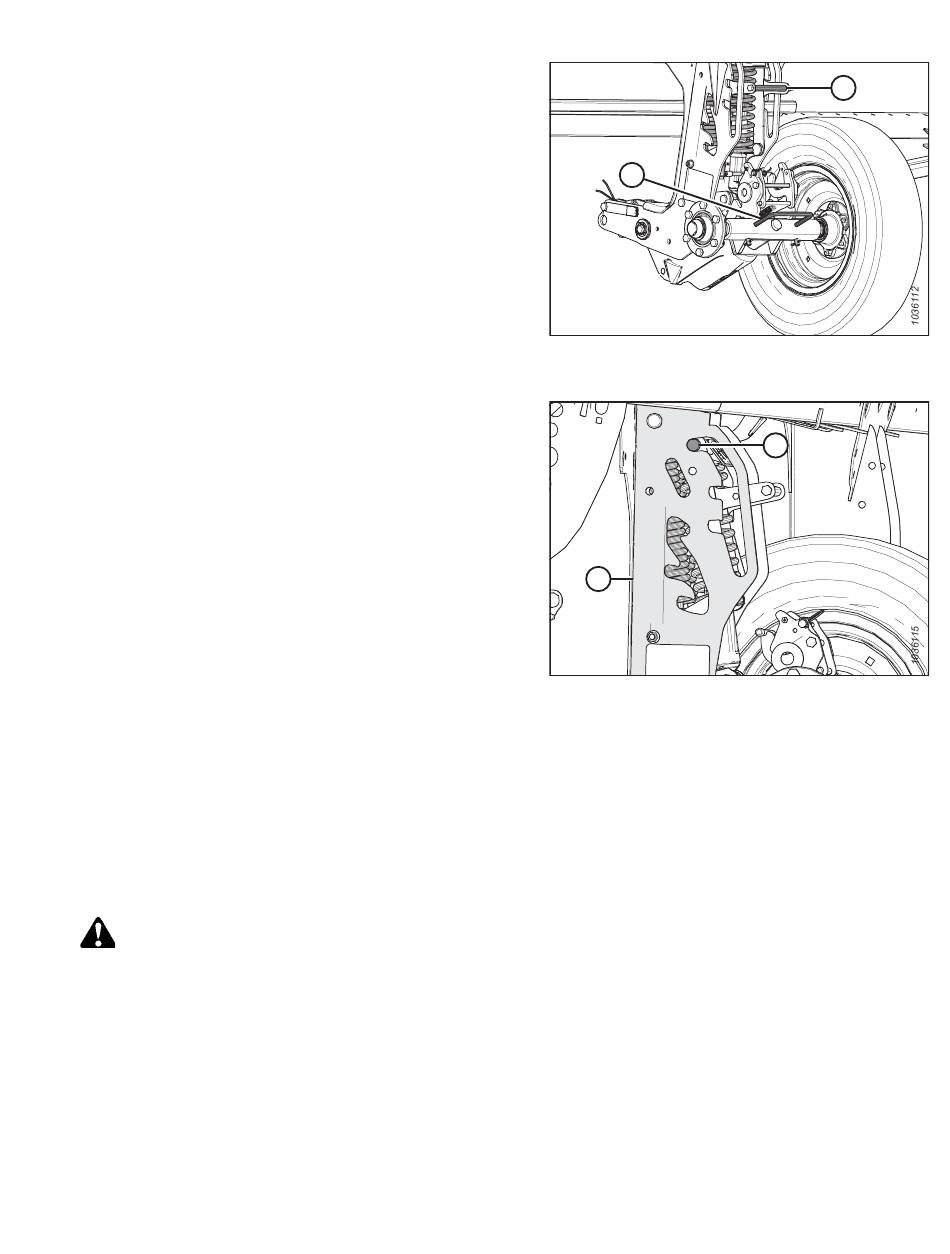

Abbildung 3.380: Linke Transporträder in höchster
Lagerstellung
B
Abbildung 3.381: Drehzapfen für linke Transporträder
in höchster Lagerstellung
259
B
A
Revision A
