9. Das Band über die Antriebsrolle ziehen und die Band-Enden
mit den Verbindungsschienen (B), den Schrauben (A)
(Schraubenköpfe zeigen Richtung Öffnung in Mitte) und
den Muttern verbinden.
BEACHTEN:
Die beiden kurzen Verbindungsschienen werden jeweils
außen am Seitenband eingebaut.
10. An der Vorderseite der Trennstelle die
Überbrückungslasche (D) mit den Schrauben (C) und
Muttern befestigen.
11. Die Justierschraube (A) im Uhrzeigersinn drehen, um das
Seitenband zu spannen. Eine Anleitung finden Sie im
Abschnitt
4.12.4 Einstellen der Seitenbandspannung, Seite
416.
12. Die Sicherheitsstützen für die Haspel und das Schneidwerk
in Stützstellung bringen. Eine Anleitung finden Sie im
Abschnitt
Einklappen der Haspel-Stützstreben, Seite
GEFAHR
Sicherstellen, dass alle umstehenden Personen den Bereich
verlassen haben.
13. Den Motor starten und das Schneidwerk und die Haspel
absenken.
14. Die Maschine laufen lassen, um zu prüfen, ob die
Spurführung des Seitenbandes korrekt ist. Wenn eine
zusätzliche Einstellung erforderlich ist, siehe
Abschnitt
4.12.5 Einstellen der Seitenbandführung, Seite
417.
MAC262089
WARTUNG UND SERVICE
C
C
D

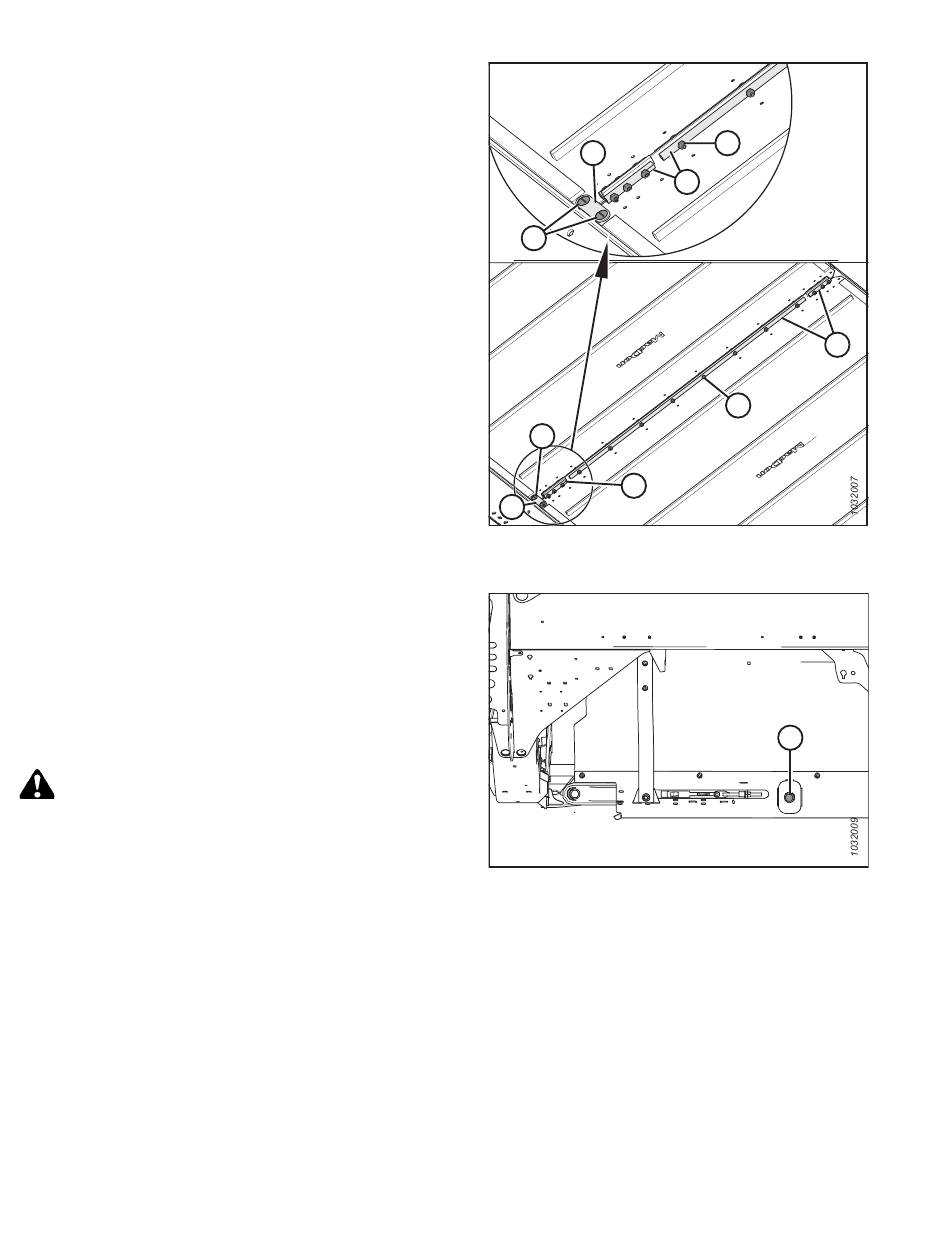

Abbildung 4.269: Verbinderplatte des
Einzugsförderbandes
36.
Abbildung 4.270: Seitenband-Spannvorrichtung –
linke Seite
430
A
D
B
A
B
B
A
Revision A
