4.6 Schneidwerksantrieb
Die Antriebswelle im Schneidwerk verbindet den Mähdrescher mit dem Getriebe des Floatmoduls FM200, welches
wiederum die Einzugstrommel und Hydraulikpumpen antreibt. Die Pumpen treiben das Bandschneidwerk, die Messer und
die optionale Zusatzausstattung hydraulisch an.
4.6.1 Ausbauen der Antriebswelle Mähdrescher/Floatmodul
Die Antriebswelle überträgt die Kraft vom Nebenantrieb des Mähdreschers auf das Zusatzgetriebe des Schneidwerk-
Floatmoduls. Ein schnelles Loslassen der Schiebemuff ermöglicht das Abnehmen der Antriebswelle, wenn das Floatmodul
vom Mähdrescher abgekoppelt wird.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
1. Den Motor starten. Die Anleitung entnehmen Sie dem Mähdrescher-Bedienerhandbuch.
2. Die Haspel vollständig absenken.
3. Das Schneidwerk vollständig absenken.
4. Den Motor abstellen und den Zündschlüssel abziehen.
5. Die Sicherheitskette (A) der Antriebswelle aus der Nut der
Aluminiumplatte entfernen.
6. Die Clips (A) öffnen, damit die Abdeckung (B) abgenommen
werden kann.
MAC262089
WARTUNG UND SERVICE
A

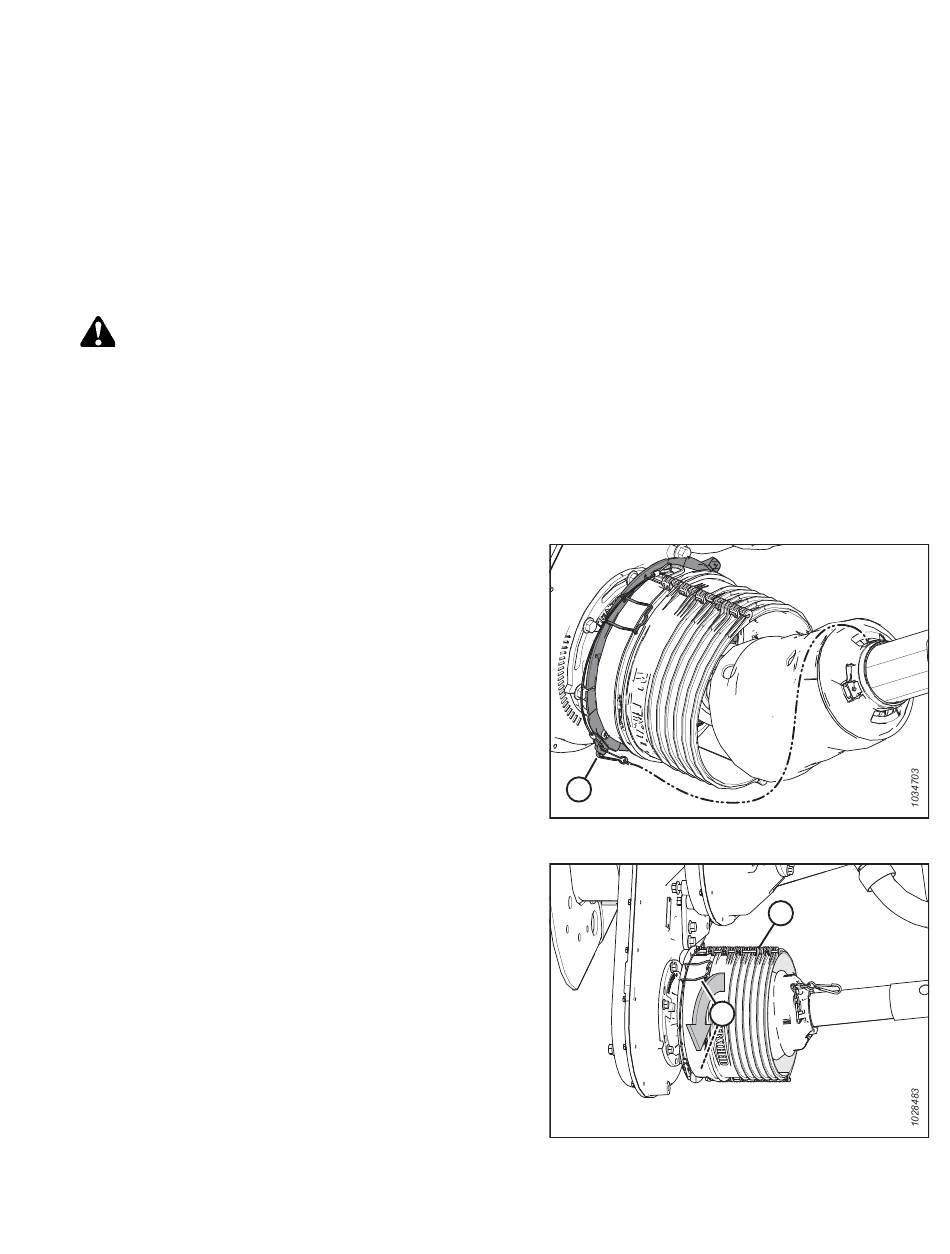

Abbildung 4.38: Antriebswellenabdeckung
Abbildung 4.39: Antriebswellenabdeckung
305
B
A
Revision A
