Wie folgt vorgehen, um die Einzugstrommel zu verstellen:
1. Die verstellbare Halterung suchen.
BEACHTEN:
An zweiteiligen Einzugstrommeln ragt die verstellbare
Halterung aus der mittleren Aufnahmebaugruppe heraus.
An dreiteiligen Einzugstrommeln ragt die verstellbare
Halterung über die Enden der mittleren Einzugstrommel
hinaus.
BEACHTEN:
Auf der Abbildung ist die verstellbare Halterung links an
einer dreiteiligen Einzugstrommel zu sehen. Die verstellbare
Halterung einer zweiteiligen Einzugstrommel ist bauähnlich,
sie hat anstatt drei Sekundärstellungen jedoch nur eine
Sekundärstellung, in die die vordere Schraube eingesetzt
werden kann. Weitere Informationen entnehmen Sie
Abbildung
3.259, Seite
2. Falls erforderlich die vordere Schraube und Mutter (A)
ausfindig machen. Die vordere Schraube und Mutter haben
an zweiteiligen Einzugstrommeln zwei mögliche Positionen:
die Primärstellung und die Sekundärstellung. An dreiteiligen
Einzugstrommeln gibt es vier mögliche Positionen: eine
primäre und drei sekundäre.
3. Vordere Schraube (A) und hintere Schraube (B) gerade so
weit lösen, dass die verstellbare Halterung verschoben
werden kann.
4. Die Halterung in die gewünschte Stellung bringen.
5. Die Schraubenmuttern (A) und (B) wieder anziehen. Die
Muttern auf 69 Nm (51 lbf•ft) anziehen.
6. Ist eine dreiteilige obere Querförderschnecke eingebaut, dieses Verfahren an der zweiten verstellbaren Halterung
wiederholen.
WICHTIG:
Bei Schneidwerken mit dreiteiligen Einzugstrommeln müssen sich beide Halterungen in der gleichen Stellung befinden.
7. Auf Störungen zwischen den Haspelfingern und der oberen Querförderschnecke prüfen. Auf Störungen zwischen den
Kurvenscheibenbügeln und der oberen Querförderschnecke im gesamten hydraulischen Horizontalbereich der Haspel
prüfen. Eine Anleitung finden Sie im Abschnitt
Prüfung auf Störung durch obere Querförderschnecke
Wenn die obere Querförderschnecke (UCA) nicht nachgestellt ist, kann sie die Haspel oder den Schneidwerk-Tragrahmen
berühren. Der Abstand zwischen der oberen Querförderschnecke und bestimmten Schneidwerkskomponenten muss
überprüft werden.
WARNUNG
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
MAC262089
187.
Prüfung auf Störung durch obere Querförderschnecke, Seite
BETRIEB

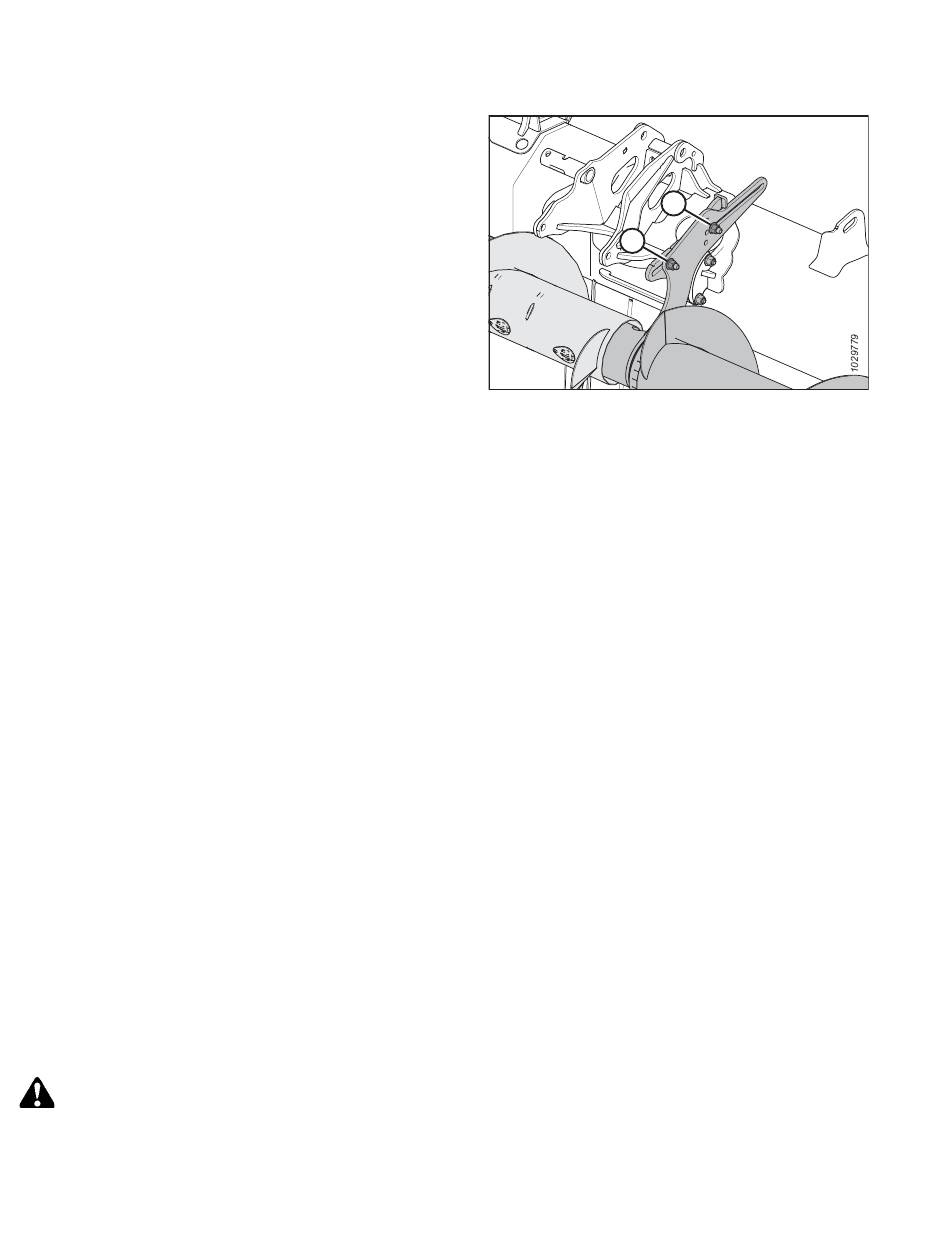

Abbildung 3.260: Ursprüngliche Einbaustellung –
dreiteilige Schnecke
188
B
A
188.
Revision A
