A

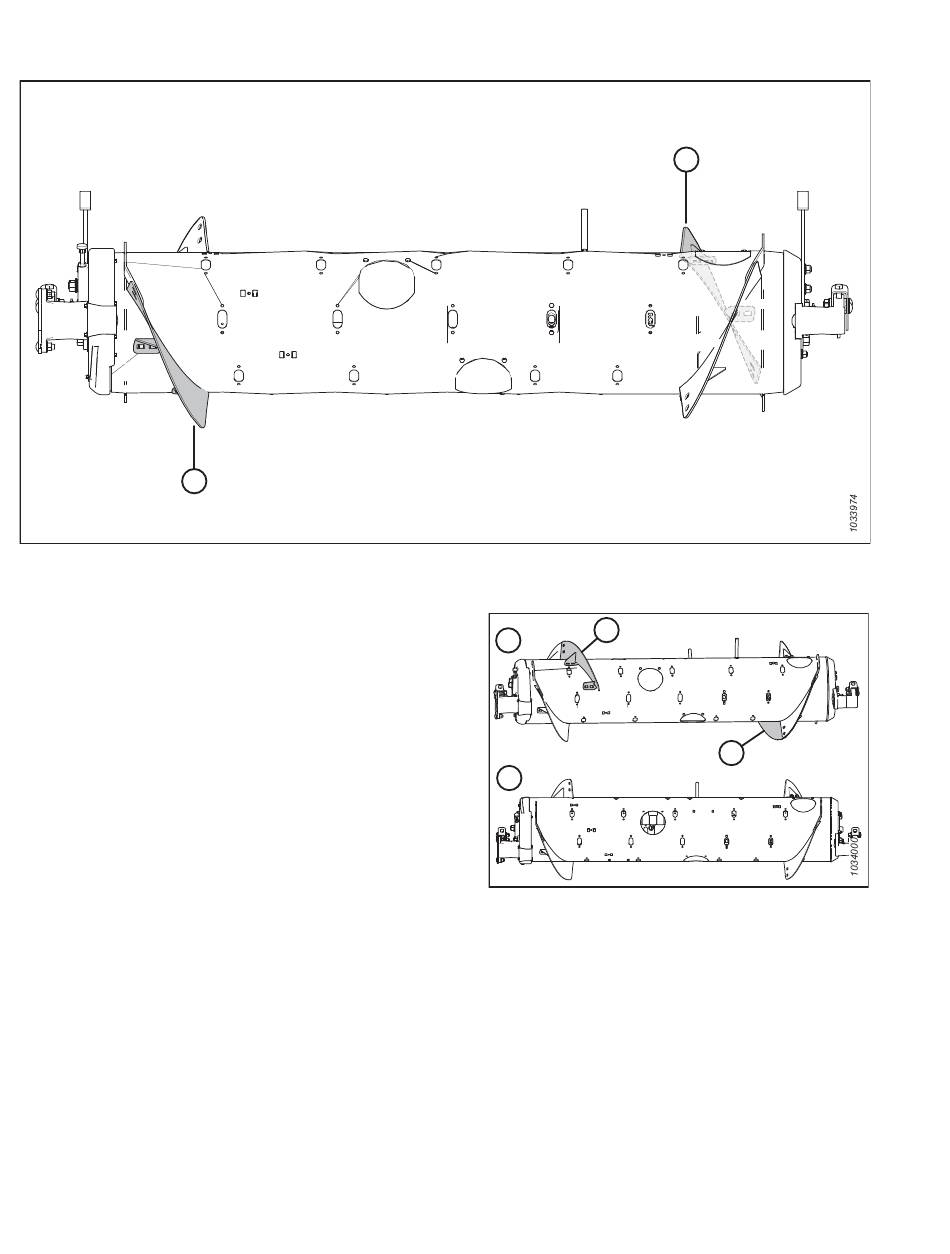

Abbildung 3.98: Konfiguration „Breit"
A – Kurze Schneckenwindung links (MAC287888)
Umrüsten von der Konfiguration „Mittel" auf „Breit":
Bestehende Schneckenwindungen (A) von Einzugstrommel
abbauen und zusätzliche Einzugsfinger montieren. Für diese
Konfiguration werden insgesamt 30 Einzugsfinger empfohlen.
• Informationen zum Abbauen von Schneckenwindungen,
siehe Abschnitt
Ausbauen von Aufschraub-
Schneckenwindungen, Seite
• Informationen zum Einbauen von Einzugsfingern, siehe
Abschnitt
3.8.3 Einbauen von Einzugsfingern, Seite
MAC262089
BETRIEB
106.
116.
B – Kurze Schneckenwindung rechts (MAC287887)
A
1
2
Abbildung 3.99: Einzugstrommelkonfigurationen –
Rückansicht
1 – Mittlere Konfiguration
102
B
A
2 – Konfiguration „Breit"
Revision A
