7. Die Abdeckung (A) über die Antriebswelle schieben, damit
Sie an die Schnellkupplungsmuffe (B) kommen.
BEACHTEN:
Wenn sich die Abdeckung nicht schieben lässt, ein
Hebelwerkzeug verwenden.
8. Schnellkupplungsmuffe (B) zurückziehen, um den Gabelkopf
der Antriebswelle zu lösen. Die Antriebswelle von der
Getriebewelle schieben.
9. Die Antriebswelle durch die Abdeckung führen und am
Boden ablegen.
10. Die Sicherungskette (D) von der Aufnahmehalterung (B)
lösen.
11. Auf der anderen Seite der Antriebswelle (C) die
Schnellkupplungsmuffe (A) zurückziehen, um den Gabelkopf
der Antriebswelle zu lösen.
12. Den Gabelkopf vom Wellenstummel (B) schieben.
13. Die Antriebswelle (C) abnehmen.
MAC262089
WARTUNG UND SERVICE

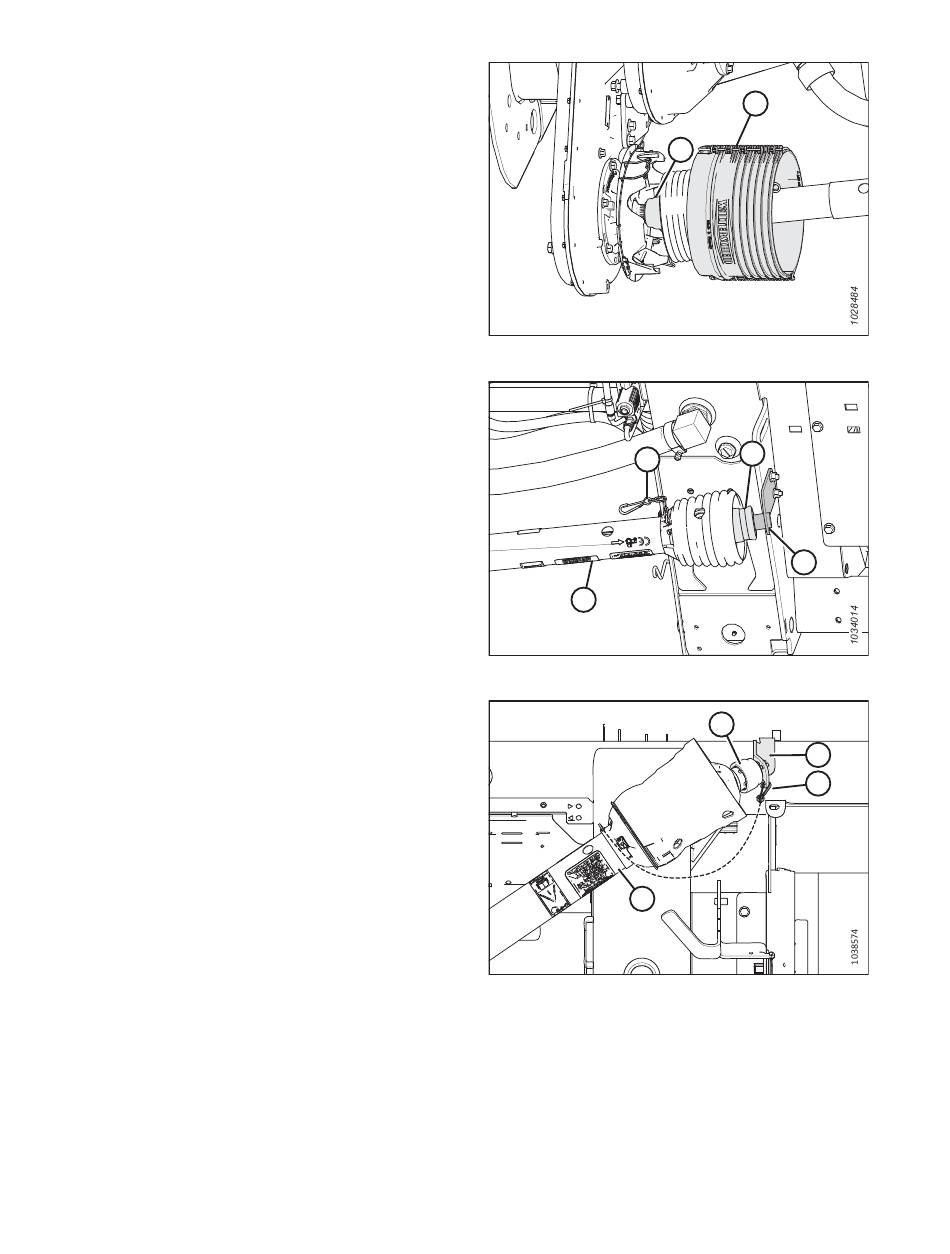

Abbildung 4.40: Antriebswellenabdeckung
Abbildung 4.41: Antriebswellenabdeckung
Abbildung 4.42: Abdeckung für
Hanglagenantriebswelle (Wahlausrüstung)
306
A
B
A
D
C
A
C
B
B
D
