Umsetzen der Haspel-Horizontalzylinder außen links und außen rechts
1. Den Sicherungsring (A) und den Sicherungsstift (B)
entfernen, die den linken Zylinder auf der
Zylinderhalterung (C) in der Stellung „Vorne" sichern.
2. Die Zylinderführungen (A) entlang des Halterungsschlitzes
in die Stellung „Hinten" (B) schieben.
3. Den Sicherungsstift (A) und den Sicherungsstift (B) wieder
einsetzen, um den Zylinder auf der Zylinderhalterung in der
Stellung „Hinten" (C) zu sichern.
MAC262089
BETRIEB

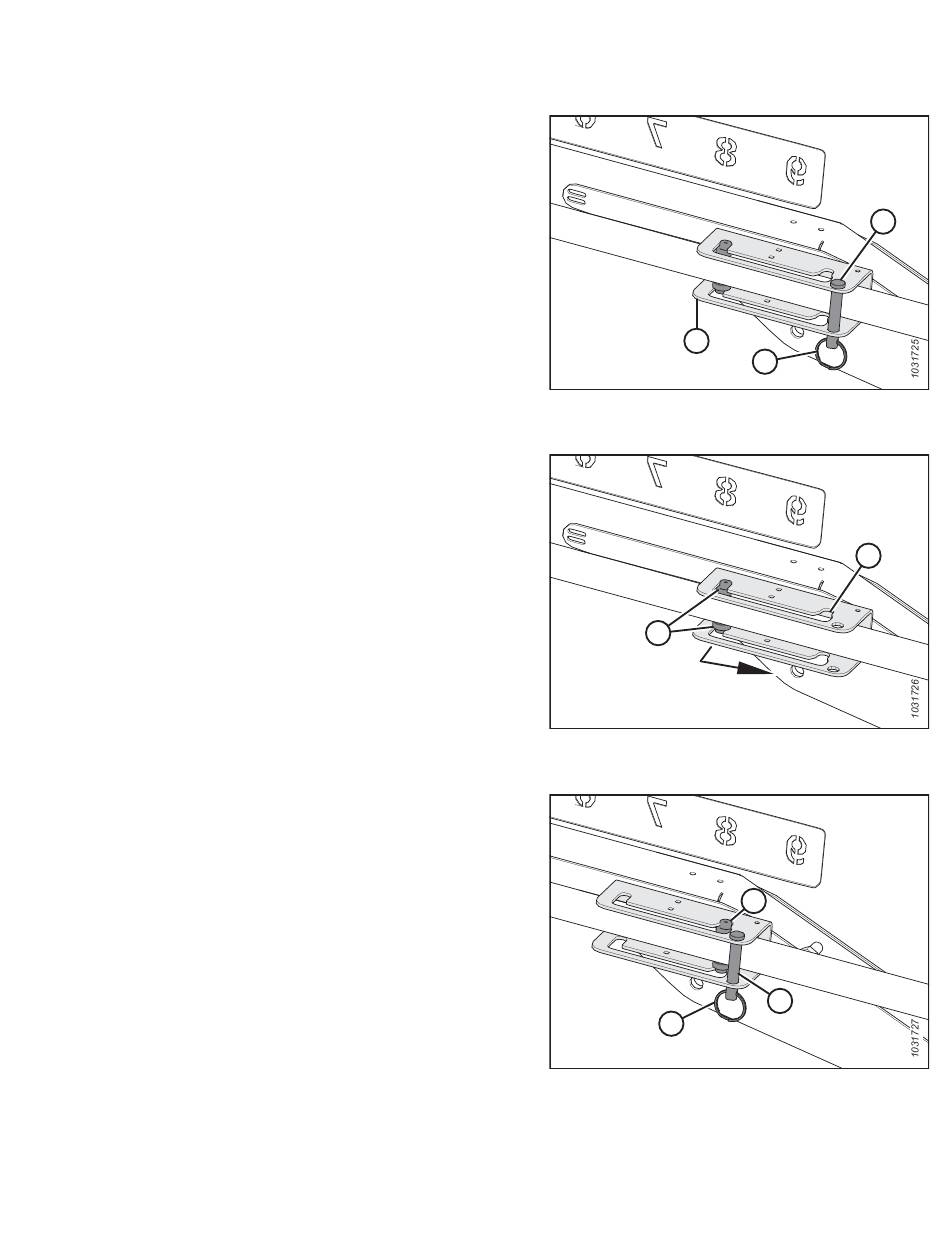

Abbildung 3.242: Haspel-Horizontalzylinder Außen
links – Stellung „Vorne"
A
Abbildung 3.243: Haspel-Horizontalzylinder Außen
links – Stellung „Vorne"
Abbildung 3.244: Haspel-Horizontalzylinder Außen
links – Stellung „Hinten"
179
C
A
C
A
B
B
B
