4. Den Motor abstellen und den Zündschlüssel abziehen.
5. Prüfen, ob der Zeiger (C) an beiden Trommelseiten in der
gleichen Stellung steht.
BEACHTEN:
Es gibt zwei Stellungen für den
Einzugsfingerüberstand: Stellung A und Stellung B.
Stellung A ist für Raps vorgesehen, Stellung B (B) für
Getreide. Der Zeiger ist werkseitig auf B eingestellt.
WICHTIG:
Um irreparable Schäden an der Einzugsschnecke zu
verhindern, muss an beiden Seiten unbedingt die gleiche
Stellung festgelegt sein.
6. Wie Sie die Zeigerstellung nachstellen, lesen Sie in Abschnitt
Nachstellen der Einzugsfingersteuerung, Seite
7. Die Haspel-Sicherheitsstützen lösen. Eine Anleitung finden
Sie im Abschnitt
Einklappen der Haspel-Stützstreben, Seite
36.

Nachstellen der Einzugsfingersteuerung

Die Einzugstrommel hat Finger, die aus- und einfahren, um das Erntegut in den Schrägförderer des Mähdreschers zu ziehen.
Dieses Verfahren bestimmt, wo sich die Finger befinden, wenn sie vollständig aus der Einzugstrommel herausgezogen sind.
BEACHTEN:
Die Abbildungen zeigen nur die linke Seite der Einzugstrommel; das Verfahren gilt jedoch für beide Seiten.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
WARNUNG
Vor Arbeiten unter angehobener Haspel: Um Personenschaden durch Absinken der hochgefahrenen Haspel zu
vermeiden, immer die Sicherheitsstützen der Haspel in Stützstellung bringen.
WARNUNG
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
1. Den Motor starten. Die Anleitung entnehmen Sie dem Mähdrescher-Bedienerhandbuch.
2. Die Haspel vollständig anheben.
3. Die Haspel-Sicherheitsstützen in Stützstellung bringen. Die Anleitung entnehmen Sie dem
Stützstreben, Seite
35.
4. Den Motor abstellen und den Zündschlüssel abziehen.
MAC262089
WARTUNG UND SERVICE

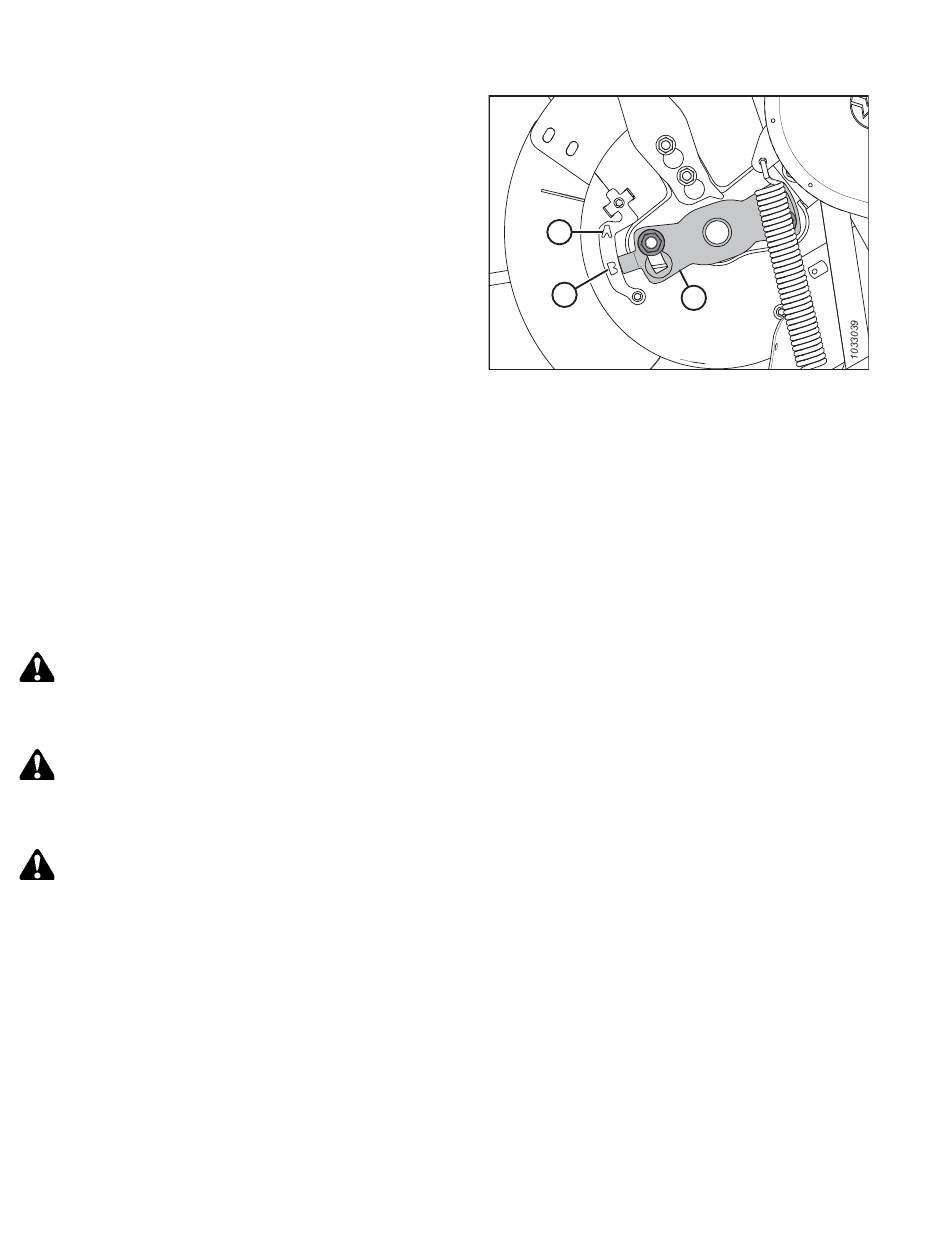

Abbildung 4.107: Einzugsfingersteuerung – Abbildung
338.
linke Seite
338
A
B
C
Anbringen der Haspel-
Revision A
