6. Den Klappsplint (A) abziehen. Am Griff (B) ziehen, um die
Verriegelung (C) zu aktivieren – dadurch wird verhindert,
dass sich die Transportradbaugruppe dreht.
7. Verriegelung (B) mit Verriegelungsstift (A) sichern.
8. Um den Drehzapfen zu lösen, mit dem Fuß auf Schraube (B)
drücken, während Griff (A) nach unten gedrückt wird.
MAC262089
BETRIEB

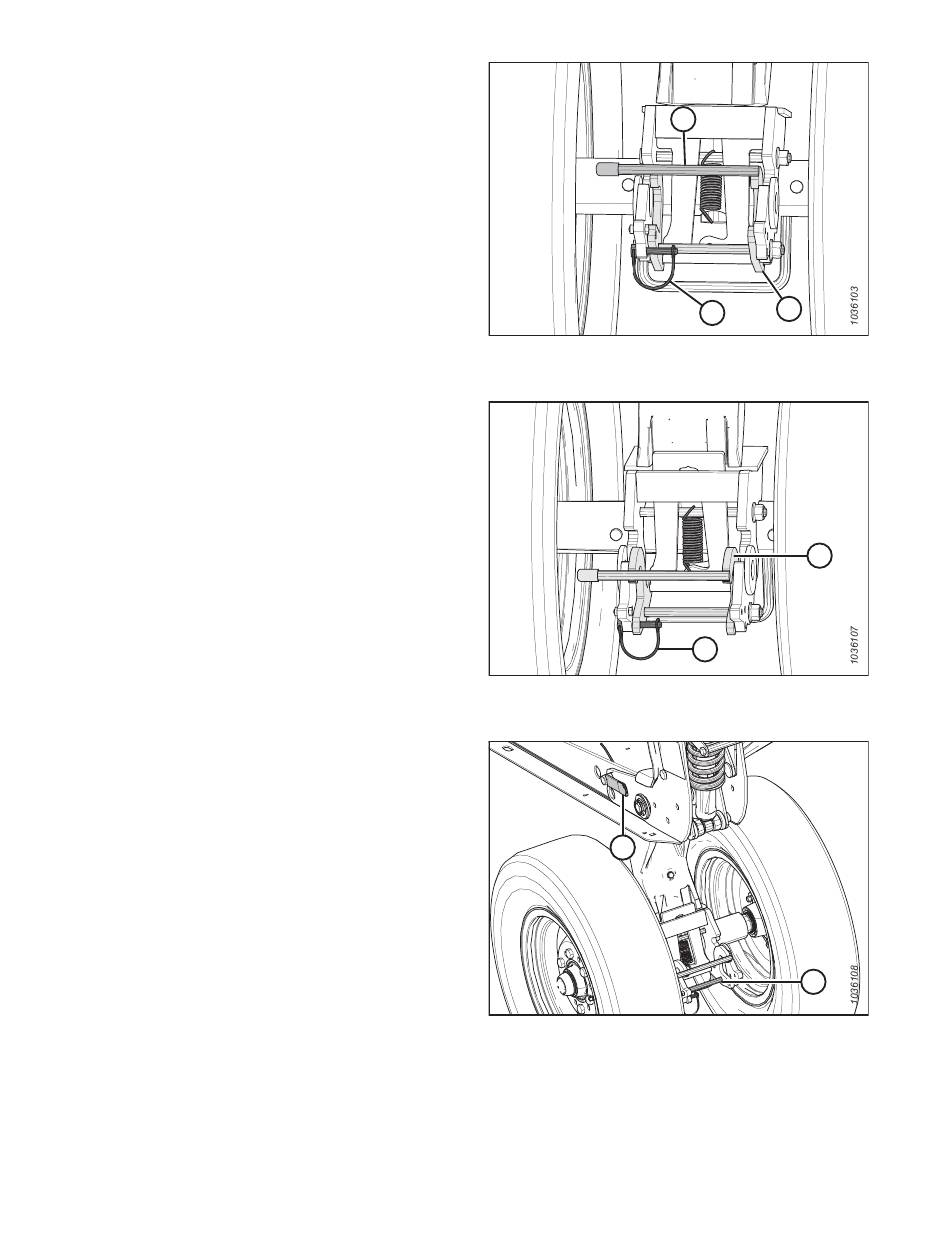

Abbildung 3.377: Linke Transporträder – Verriegelung
der Rotationssperre deaktiviert
Abbildung 3.378: Linke Transporträder – Verriegelung
der Rotationssperre aktiviert
Abbildung 3.379: Linke Transporträder – Drehzapfen
gelöst
