11. Die Muttern und Schrauben (A) entfernen und die
Verbindungslaschen (B) abnehmen.
12. Das Einzugsförderband vom Tragrahmen ziehen.
13. Das neue Einzugsförderband über die Antriebsrolle (A)
ziehen. Dabei darauf achten, dass die Bandführungen in die
Rillen (B) der Antriebsrolle einrutschen.
14. Das Einzugsförderband an der Unterseite des Tragrahmens
entlang zur Spannrolle (C) und über diese nach oben
ziehen.
15. Die beiden Enden des Einzugsbandes mit den
Verbindungslaschen (B) zusammenschließen und mit den
Muttern und Schrauben (A) sichern. Dabei darauf achten,
dass die Schraubenköpfe Richtung Einzugstrommel zeigen.
Die Muttern nur so weit anziehen, dass sie bündig mit der
Schraubenspitze sind.
MAC262089
WARTUNG UND SERVICE

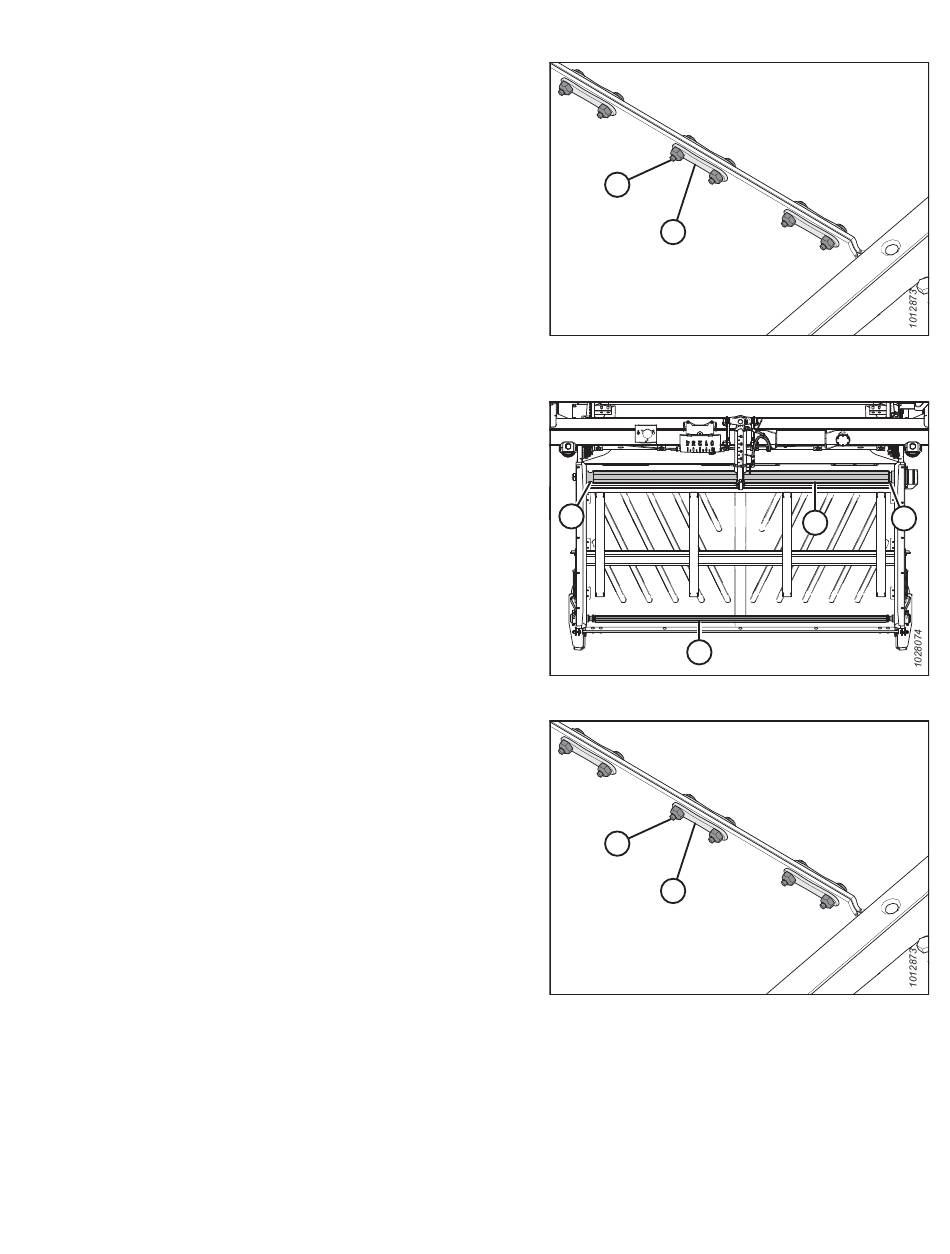

Abbildung 4.178: Verbinderplatte des
Einzugsförderbandes
B
Abbildung 4.179: Einzugsförderband des Floatmoduls
Abbildung 4.180: Verbinderplatten des
Einzugsförderbandes
385
A
B
C
A
B
B
A
Revision A
