6. Weiter nach vorne fahren, bis die Floatmodul-Arme (A) mit
den Anschlägen in den Kanälen der
Schneidwerksnivellierung (B) in Berührung kommen.
7. Die Länge des Neigungszylinders (A) mit der Anstellwinkel-
Hydraulik so einstellen, dass das Gelenkauge (B) des
Neigungszylinders ungefähr mit dem Loch in der
Schneidwerkshalterung deckungsgleich ist.
8. Den Motor abstellen und den Zündschlüssel abziehen.
9. Den Klappsplint (C) entfernen und Stift (D) teilweise aus der
Halterung ziehen.
BEACHTEN:
Beim Herausziehen des Stifts vorsichtig vorgehen, da sich
auf dem Stift einige Unterlegscheiben befinden können, um
ein übermäßiges Spiel vom Neigungszylinder im
eingebauten Zustand auszugleichen.
10. Den Gegenstand entfernen, mit dem der
Neigungszylinder (A) abgestützt wurde.
11. Die Neigungszylinderöse mit der Bohrung in der Halterung
ausrichten. Die entfernten Unterlegscheiben (A) von Schritt
9, Seite 68
auf jeder Seite des Neigungszylinders wieder
anbringen, wenn der Stift wieder eingesetzt wird.
BEACHTEN:
Es kann keine oder eine bzw. es können zwei
Unterlegscheiben vorhanden sein.
12. Den Stift (B) mit Klappsplint (C) sichern.
VORSICHT
Vor dem vollständigen Anheben des Schneidwerks immer erst
den Neigungszylinder anschließen.
WARNUNG
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
13. Den Motor starten.
14. Das Floatmodul anheben. Dabei darauf achten, dass die Floatmodularme in die Aufnahmen des Schneidwerks
eingreifen.
15. Das Schneidwerk vollständig anheben.
16. Den Motor abstellen und den Zündschlüssel abziehen.
17. Die Verriegelung der Hubstreben des Schrägförderers einsetzen. Die Anleitung entnehmen Sie dem Mähdrescher-
Bedienerhandbuch.
MAC262089
BETRIEB

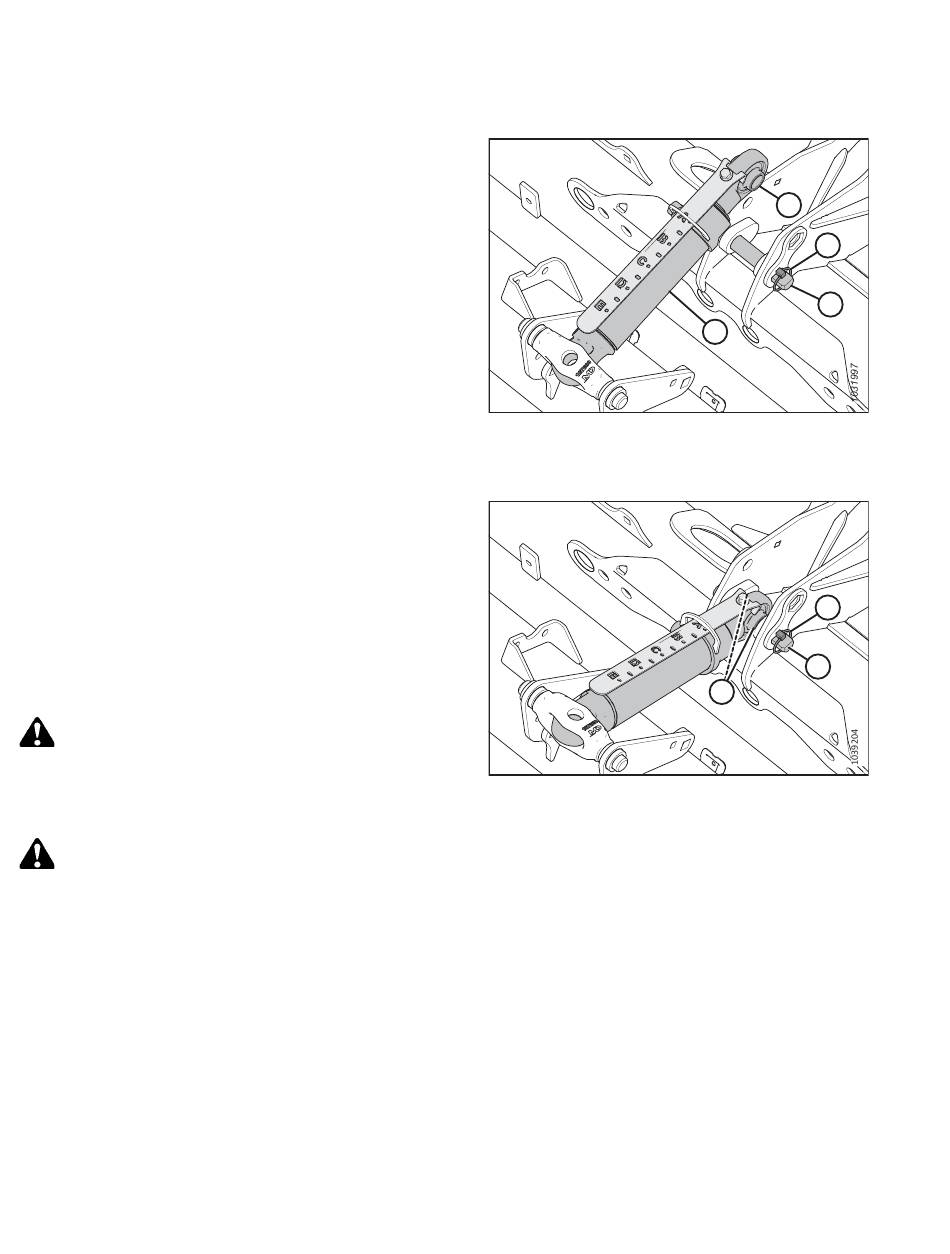

Abbildung 3.70: Neigungszylinder
Abbildung 3.71: Neigungszylinder
68
B
C
D
A
C
B
A
Revision A
