Umrüsten von der Konfiguration „Schmal stehend" oder „Extra
schmal" auf „Mittel":
Zwei Schneckenwindungssätze (MAC357233 oder MACB7344
sind erforderlich. Sie müssen lange Schneckenwindungen (A)
durch kurze Schneckenwindungen (B) ersetzen und zusätzliche
Einzugsfinger einbauen. Für diese Konfiguration werden
insgesamt 22 Einzugsfinger empfohlen.
• Informationen zum Ersetzen von Schneckenwindungen,
siehe Abschnitte
Ausbauen von Aufschraub-
Schneckenwindungen, Seite 106
Aufschraub-Schneckenwindungen, Seite
• Informationen zum Einbauen von Einzugsfingern, siehe
Abschnitt
3.8.3 Einbauen von Einzugsfingern, Seite
Umrüsten von der Konfiguration „Extra breit" auf „Mittel":
Zwei Schneckenwindungssätze (MAC357233 oder MACB7344
sind erforderlich. Bei der Umrüstung werden an die
bestehenden geschweißten Schneckenwindungen (A) vier kurze
Schneckenwindungen angebaut und überzählige Einzugsfinger
entfernt. Für diese Konfiguration werden insgesamt
22 Einzugsfinger empfohlen.
• Informationen zum Einbauen von Schneckenwindungen,
siehe Abschnitt
Einbauen von Aufschraub-
Schneckenwindungen, Seite
• Informationen zum Ausbauen von Einzugsfingern, siehe
Abschnitt
3.8.2 Ausbauen von Einzugsfingern, Seite
54. Es sind je nach aktueller Konfiguration vier oder acht lange Schneckenwindungen verbaut.
MAC262089
BETRIEB
und
Einbauen von
108.
116.
108.
114.
1
53
)
A
54
2
3

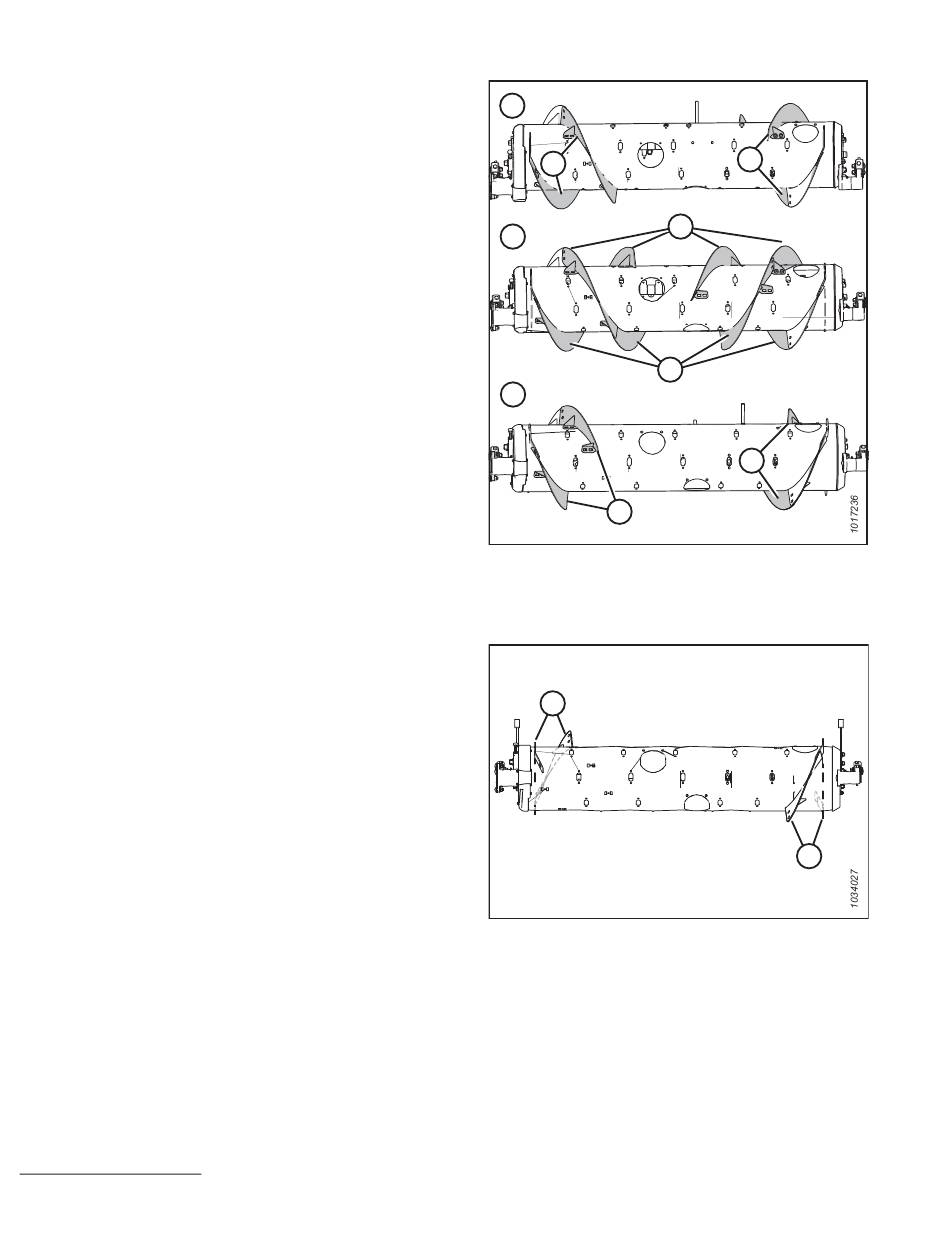

Abbildung 3.95: Einzugstrommelkonfigurationen –
Rückansicht
1 – Konfiguration „Schmal stehend"
3 – Mittlere Konfiguration
53
)
A
Abbildung 3.96: Konfiguration „Extra breit"
100
A
A
A
B
B
2 – Konfiguration „Extra schmal"
A
