8. Nach dem Ausrichten der hohen Schneidwerksseite, muss
der Zeiger (A) der Auflagedruckanzeige auf Null
zurückgestellt werden, indem die Mutter gelöst wird, die
mit der Schraube (B) befestigt ist, und der Zeiger des
Anzeigers auf Null zentriert wird.
BEACHTEN:
Der Abstand zwischen Rahmen und Rückseite des
Umlenkhebels muss mindestens 2–3 mm (1/8 Zoll)
betragen.
BEACHTEN:
Die Floatfunktion nach dem Waagerechtstellen des
Schneidwerks überprüfen. Eine Anleitung finden Sie im
Abschnitt
Kontrollieren und Nachstellen der Schneidwerk-
Floatfunktion, Seite
132.
MAC262089
BETRIEB

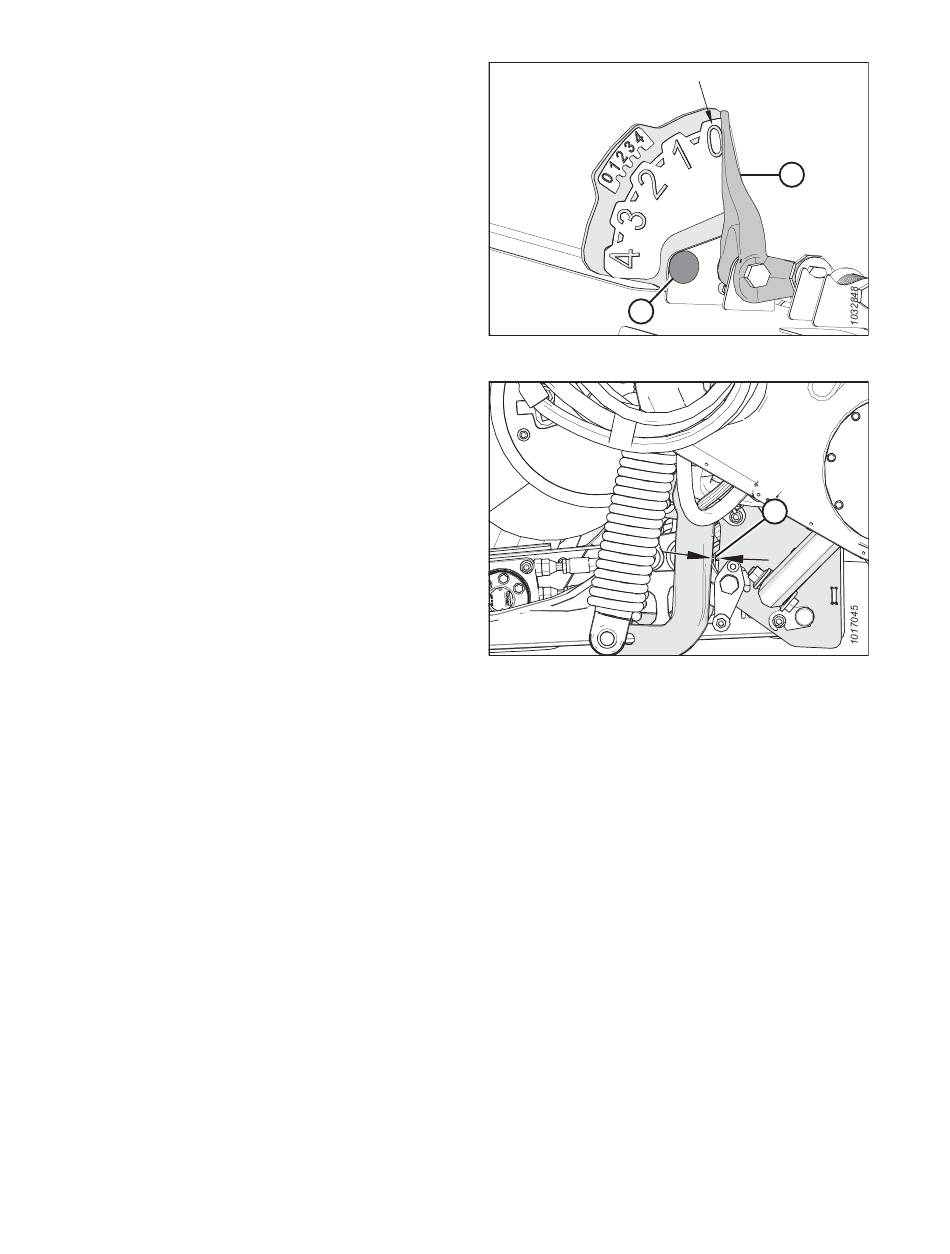

Abbildung 3.358: Auflagedruckanzeige links
Abbildung 3.359: Umlenkhebel
246
A
B
A
Revision A
