Wenn die Schraube (A) neben dem
Schwimmstellungssymbol (B) steht, ist die Einzugsschnecke in
Schwimmstellung. Wenn die Schraube (A) neben dem Symbol
„Starrstellung" (C) steht, ist die Einzugsschnecke festgestellt.
VORSICHT
Die linke und die rechte Halterung müssen identisch eingestellt
sein. Die beiden Schrauben (A) müssen an der gleichen Position
stehen. Andernfalls kann die Maschine im Arbeitseinsatz
beschädigt werden.
GEFAHR
Vor Arbeiten unter dem Schneidwerk: Um Personenschaden
oder tödliche Verletzungen durch unerwartetes Anspringen
oder Absinken der angehobenen Maschine zu vermeiden, stets
den Motor abstellen, den Zündschlüssel abziehen und die Sicherheitsstützen in Stützstellung bringen.
Wie folgt vorgehen, um diese Einzugstrommel-Einstellung vorzunehmen:
1. Den Motor starten. Die Anleitung entnehmen Sie dem Mähdrescher-Bedienerhandbuch.
2. Das Schneidwerk vollständig anheben.
3. Die Verriegelung der Hubstreben des Schrägförderers einsetzen. Die Anleitung entnehmen Sie dem Mähdrescher-
Bedienerhandbuch.
4. Den Motor abstellen und den Zündschlüssel abziehen.
5. Mit einem 21-mm-Schraubenschlüssel die Schraube (A)
lösen, bis der Schraubenkopf nicht mehr auf Halterung (B)
aufliegt.
MAC262089
BETRIEB
A

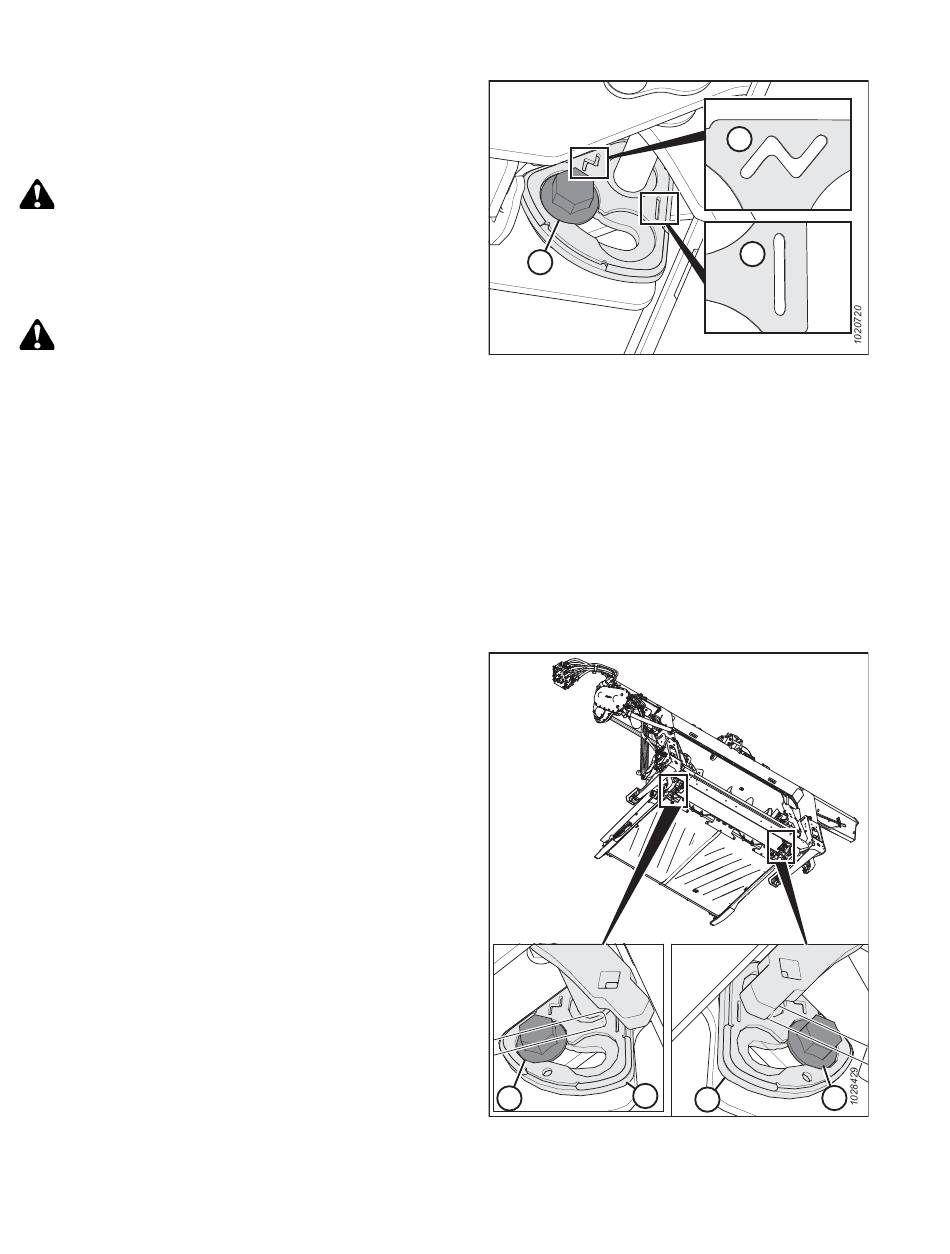

Abbildung 3.134: Schwimmstellungen der
Einzugstrommel
A
Abbildung 3.135: Float-Einstellung Einzugsschnecke
118
B
C
B
B
