7. Mit einem 11-mm-Bohrer (
Markierungen (A) der alten Schneckenwindung zwei Löcher
bohren.
8. Die alte Aufschraub-Schneckenwindung wieder einbauen.
WICHTIG:
Die Schlossschraubenköpfe müssen an der Innenseite der
Einzugstrommel anliegen. Andernfalls können innen
liegende Komponenten beschädigt werden.
9. Die neue Schneckenwindung (A) an der Außenseite der
alten Schneckenwindung (B) auf der Trommel ansetzen.
10. Die Schneckenwindung mit zwei Halbrundkopfschrauben
M10 x 20 mm und den zentral sichernden Flanschmuttern
sichern.
WICHTIG:
Die Schraubenköpfe müssen an der Innenseite
(Erntegutseite) der Schneckenwindung stehen (Richtung
Schneidwerksmitte). Die Muttern müssen Richtung
Außenseite zeigen.
11. Die Schneckenwindung (A) wie abgebildet strecken, damit
sie auf die Einzugstrommel passt. Mit Hilfe der Langlöcher
die Schneckenwindung so verschieben, dass sie bestmöglich
an der Einzugstrommel anliegt.
MAC262089
7
/
Zoll) an den
16
BETRIEB

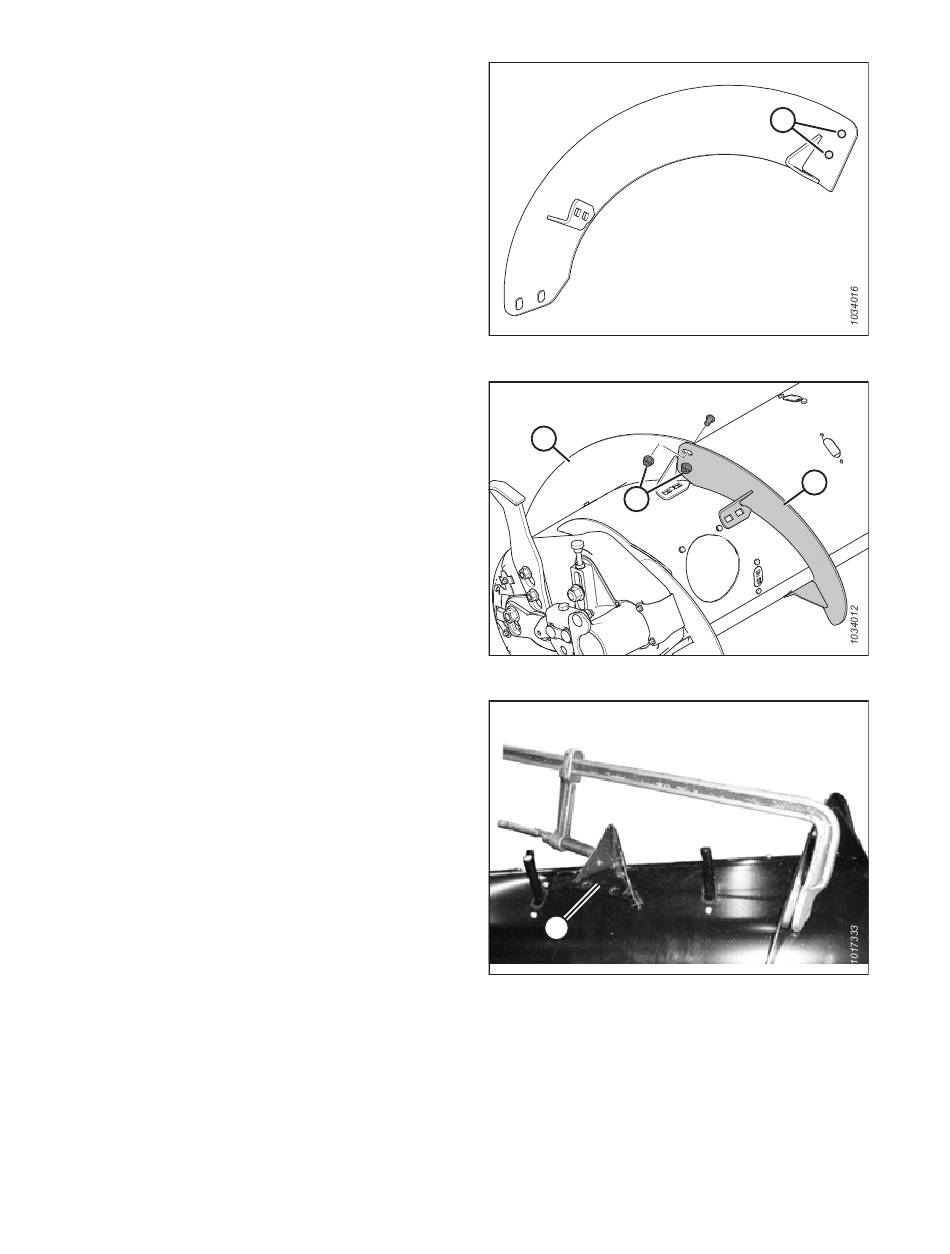

Abbildung 3.120: Bohrstellen
B
Abbildung 3.121: Linke Seite der Einzugstrommel
A
Abbildung 3.122: Axial gestreckte Schneckenwindung
112
A
A
C
Revision A
