4. Prüfen, ob Sensorbügel (C) und Sensorzeiger (D) passend zur Maschine konfiguriert sind. Siehe Abbildung
166.
BEACHTEN:
In Konfiguration A signalisiert der Pfeil, dass die spitz zulaufende Seite des Sensorbügels Richtung
Schneidwerksrückseite zeigt.
In Konfiguration B signalisiert der Pfeil, dass die spitz zulaufende Seite des Sensorbügels Richtung
Schneidwerksvorderseite zeigt.
5. Wenn die Ausrichtung des Sensorbügels falsch ist, den Sensorbügel (C) abziehen und in die richtige Ausrichtung
bringen. Die Mutter auf 8,2 Nm (6 lbf •ft) anziehen.
Prüfen und Einstellen der Sensorausgangsspannung beim Absenken der Haspel
6. Die Feststellbremse betätigen.
7. Den Motor starten. Die Anleitung entnehmen Sie dem Mähdrescher-Bedienerhandbuch.
8. Die Haspel vollständig absenken.
9. Über das Display des Mähdreschers oder mit einem Multimeter (bei manueller Sensormessung) den Spannungsbereich
ermitteln, wenn die Haspel abgesenkt wird. Angaben zu Spannungsgrenzwerten, siehe Tabelle
Tabelle 3.23 Spannungsgrenzwerte Haspelhöhensensor
Mähdreschertyp
Case/New Holland
10. Den Motor abstellen und den Zündschlüssel abziehen.
11. Am Haspelhöhensensor (B) mit einem Multimeter den
Spannungsunterschied zwischen Masse (Kontaktstift 2) und
Signal (Kontaktstift 3) messen.
12. Prüfen, ob die Spannung innerhalb des empfohlenen
Spannungsbereichs liegt. Wenn die Spannung nicht
innerhalb des Bereichs liegt, die Kontermuttern (D) und (E)
lösen und die Stangenlänge anpassen. Die Kontermuttern
handfest anziehen und dann mit einem Schraubenschlüssel
eine weitere Vierteldrehung anziehen.
Prüfen und Einstellen der Sensorausgangsspannung beim Anheben der Haspel
13. Den Motor starten und die Haspel vollständig anheben.
14. Über das Display des Mähdreschers oder mit einem Multimeter (bei manueller Sensormessung) den Spannungsbereich
ermitteln, wenn die Haspel angehoben wird. Angaben zu Spannungsgrenzwerten, siehe Tabelle
15. Den Motor abstellen und den Zündschlüssel abziehen.
MAC262089
BETRIEB
Empfohlener Spannungsbereich
Spannung mit angehobener Haspel
0,7–1,1 V

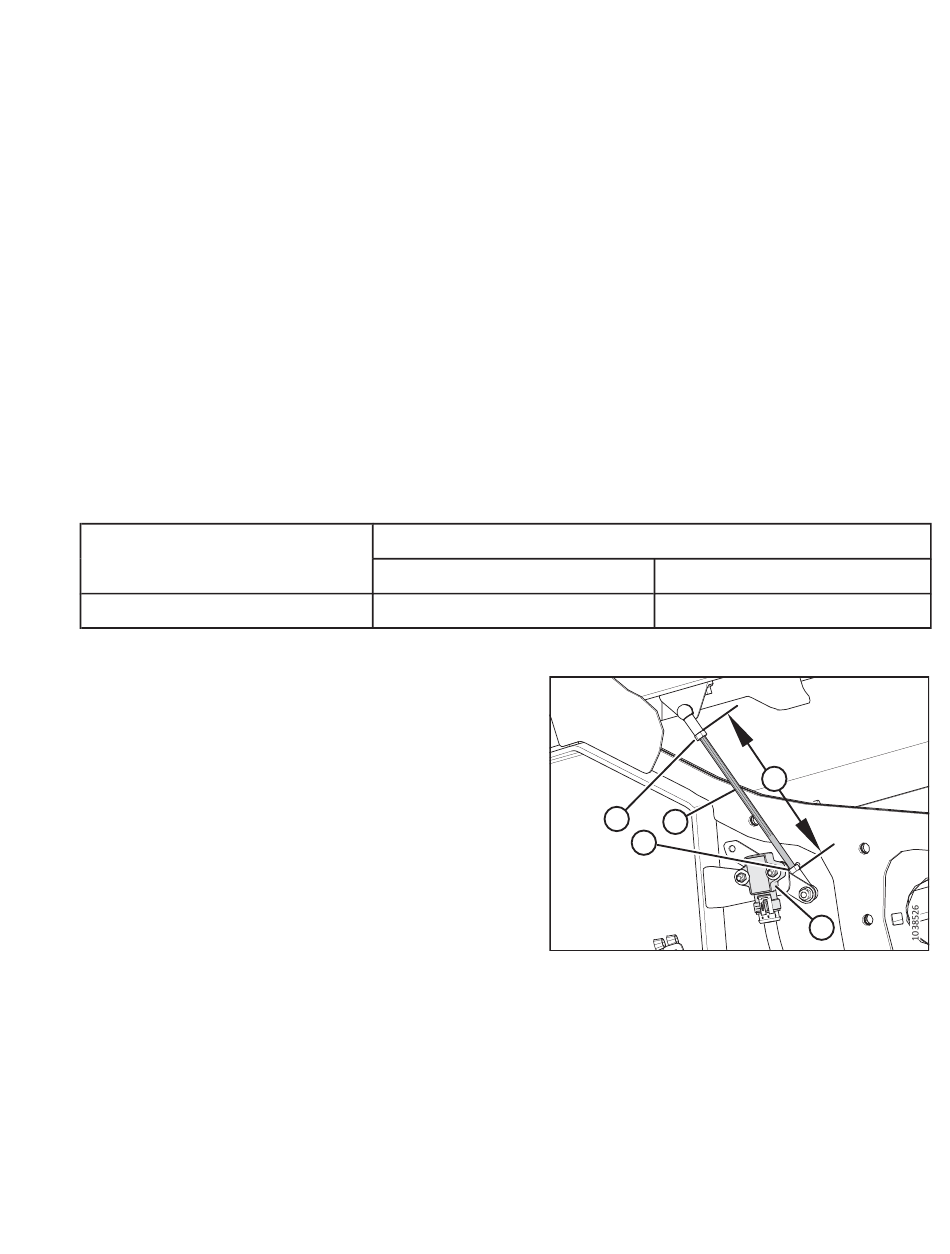

Abbildung 3.214: Haspelhöhensensor – rechter
Haspelarm mit heruntergeklappter Haspel
167
3.23, Seite
Spannung mit abgesenkter Haspel
3,9–4,3 V
