1. Den Neigungszylinder (A) mit einem Stift (oder
gleichwertigem Werkzeug) wie in der Abbildung dargestellt
an Position (B) abstützen.
2. Sicherstellen, dass die Verriegelungsbügel (A) an den
vorderen Ecken des Floatmoduls zur Floatmodul-Rückseite
zeigen.
WARNUNG
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
3. Den Mähdrescher anlassen und den Schrägförderer
absenken, sodass die Floatmodul-Arme (A) auf die Kanäle
der Schneidwerksnivellierung (B) ausgerichtet sind.
4. Langsam vorwärtsfahren. Dabei darauf achten, dass die
Floatmodul-Arme (A) und die Kanäle der
Schneidwerksnivellierung (B) aufeinander ausgerichtet
bleiben.
5. Die Floatmodul-Arme (A) knapp unter den Kanälen der
Schneidwerksnivellierung (B) halten, damit die
Floatmodulbeine an Position (C) ordnungsgemäß in der
Aufnahme für die Schneidwerksaufhängung sitzen.
WICHTIG:
Die Hydraulikschläuche müssen während des Einfahrens in
das Schneidwerk vor Quetschungen geschützt werden, da
sie ansonsten beschädigt werden könnten.
MAC262089
BETRIEB
A

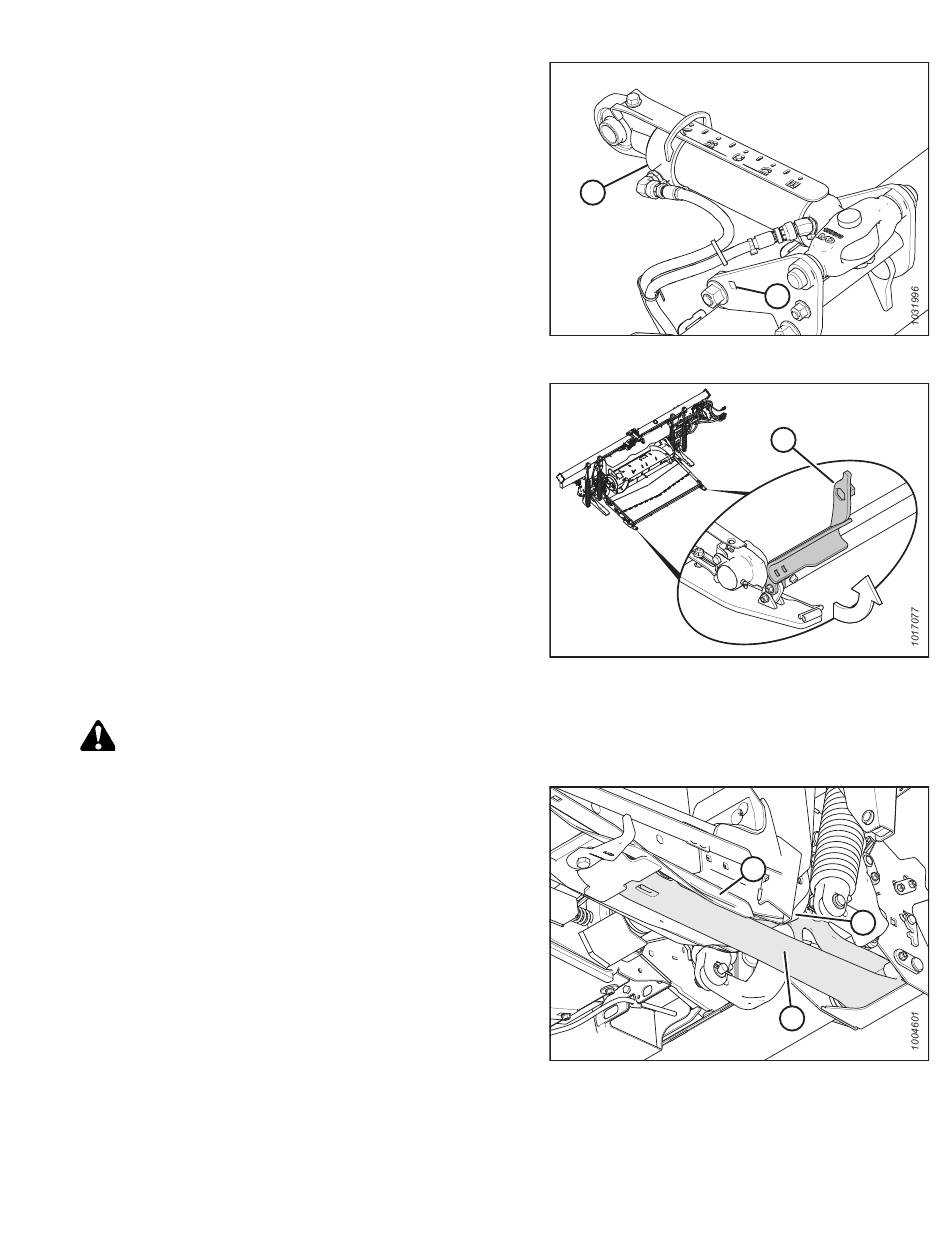

Abbildung 3.67: Neigungszylinder
Abbildung 3.68: Verriegelungsbügel
Abbildung 3.69: Unterseite Floatmodul
67
B
A
B
C
A
Revision A
