8. Die Schlaufe (A) von der Haspel abnehmen.
9. Die Antriebsabdeckung montieren. Eine Anleitung finden
Sie im Abschnitt
Einbauen der Haspelantriebsabdeckung,
Seite
45.

4.14.5 Haspelantriebsmotor

Der Haspelantriebsmotor arbeitet im Haspelantriebssystem von Schneidwerken mit zweiteiliger Haspel und dreiteiliger
Haspel. Dieser Motor braucht nicht regelmäßig gewartet zu werden. Wenn Funktionsstörungen auftreten, den Motor
ausbauen und zum MacDon Händler zum Service bringen.

Ausbauen des Haspelantriebsmotors

Wie folgt vorgehen, um den Haspelantriebsmotor zu entfernen, wenn ein Problem besteht. Wenn Funktionsstörungen
auftreten, den Motor ausbauen und zum MacDon Händler zum Service bringen.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
1. Den Motor abstellen und den Zündschlüssel abziehen.
2. Die Antriebskette lockern. Eine Anleitung finden Sie im Abschnitt
3. Das Antriebskettenrad ausbauen. Eine Anleitung finden Sie im Abschnitt
(einzelnes Kettenrad), Seite
4. Die Hydraulikschläuche (A) und ihre Positionen am
Motor (B) markieren, damit sie später wieder korrekt
angeschlossen werden.
BEACHTEN:
Vor dem Abbauen der Hydraulikschläuche die Ein-/Auslässe
und Außenflächen reinigen.
5. Die Hydraulikschläuche (A) vom Motor (B) abnehmen.
Freiliegende Anschlüsse und Schlauchenden mit Kappen
oder Stopfen verschließen.
MAC262089
WARTUNG UND SERVICE
469.

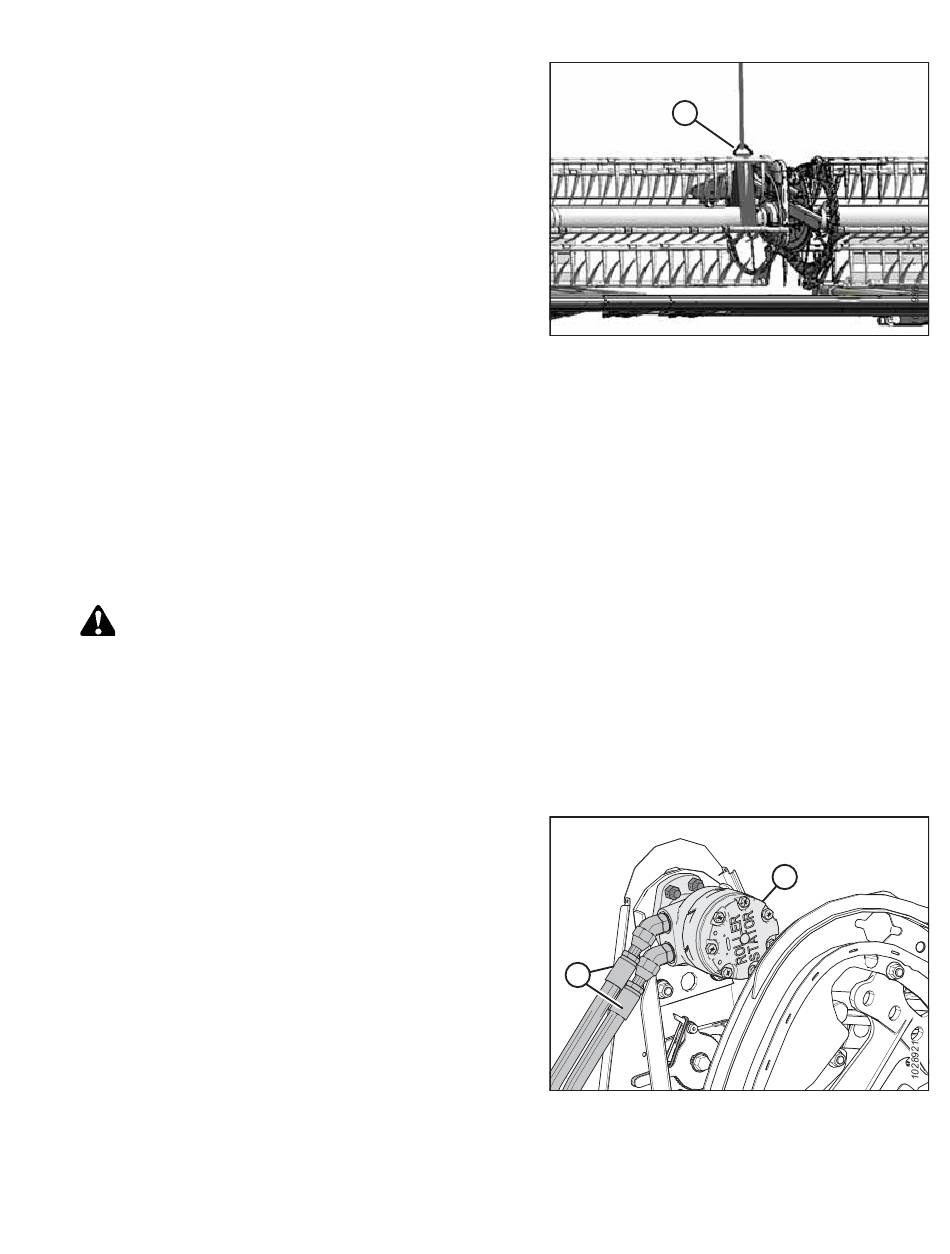

Abbildung 4.368: Aufgehängte Haspel
Lockern der Haspelantriebskette, Seite
Ausbauen des Haspelantriebskettenrads
A
Abbildung 4.369: Haspelmotor und
Hydraulikschläuche
475
A
466.
B
Revision A
