7. Haltekabel für Seitenflügelabgleich (A) an Haltekabel-
Klemmvorrichtung (B) befestigen.
BEACHTEN:
Komponenten wurden zwecks besserer Übersichtlichkeit
aus der Abbildung entfernt.
8. Multitool (A) an Platte (B) ansetzen und den Seitenflügel
auf und ab bewegen, bis er entriegelt.
9. Haltekabel für Seitenflügelabgleich (A) von Haltekabel-
Klemmvorrichtung (B) entfernen.
BEACHTEN:
Komponenten wurden zwecks besserer Übersichtlichkeit
aus der Abbildung entfernt.
10. Multitool (A) wieder an seinem Aufbewahrungsort
einsetzen und die Abdeckung der Schneidwerksmechanik
wieder anbringen.
11. Wenn erforderlich, den Seitenflügel prüfen und einstellen.
Die Anleitung entnehmen Sie
des Seitenflügelabgleichs, Seite
MAC262089
BETRIEB
3.9.4 Prüfen und Nachstellen
151.
147

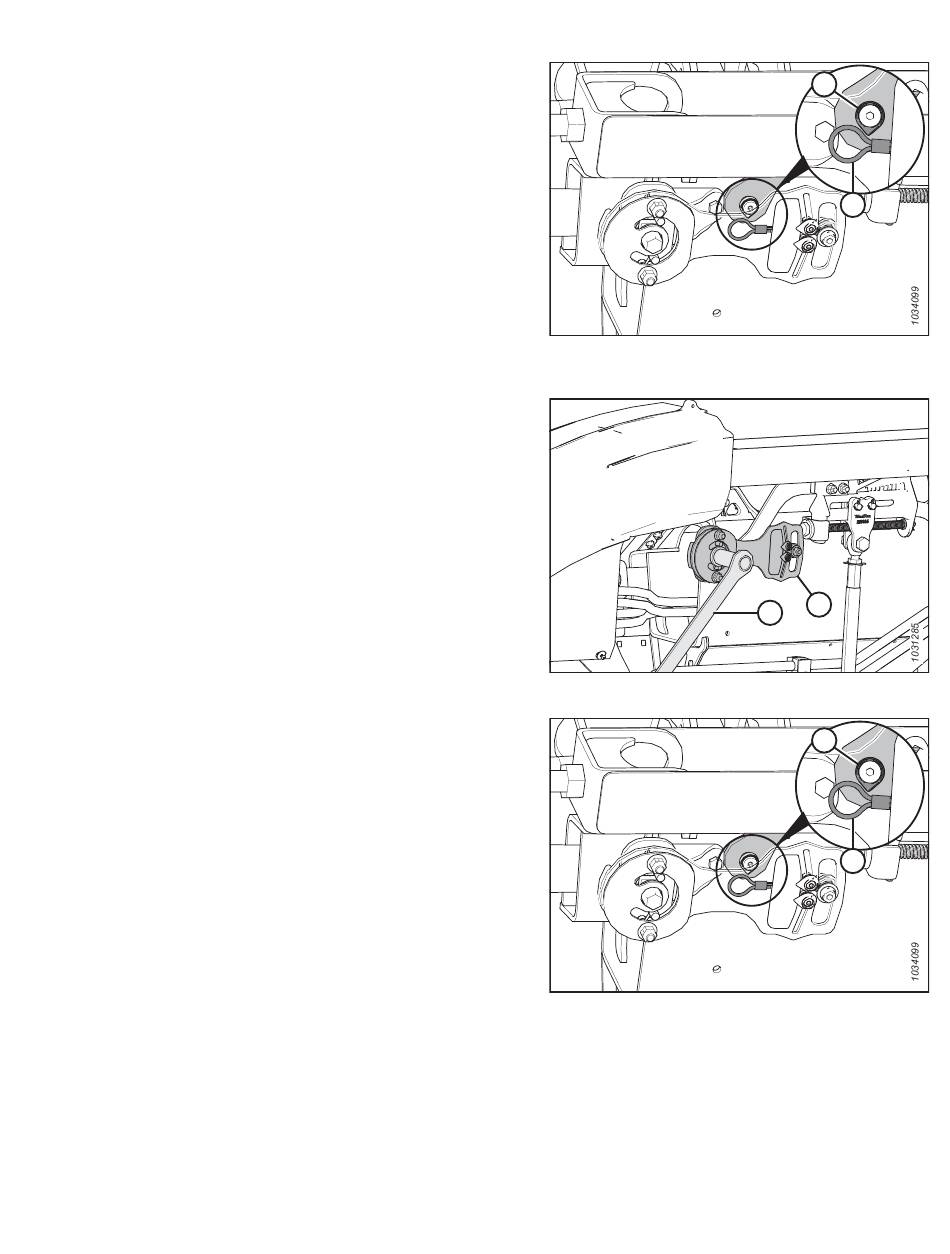

Abbildung 3.177: Haltekabel für Seitenflügelabgleich –
links
Abbildung 3.178: Seitenflügel entriegelt
Abbildung 3.179: Haltekabel für Seitenflügelabgleich –
links
B
A
B
A
B
A
Revision A
