Umsetzen der Haspel-Horizontalzylinder Mitte links und Mitte rechts
5. Den Sicherungsring (A) und den Sicherungsstift (B)
entfernen, die den mittleren Haspel-Horizontalzylinder in
der Stellung „Vorne" sichern.
6. Mit Multitool (A) Halterung (B) nach hinten drücken, bis
Bohrung (C) deckungsgleich mit Bohrung (D) ist. Durch das
Schwenken der Halterung (B) auf dem unteren Stift (E)
rückt die Haspel nach hinten.
7. Den linken mittleren Haspelzylinder in der Stellung „Hinten"
mit Sicherungsbolzen (A) und Sicherungsring (B) sichern.
MAC262089
BETRIEB

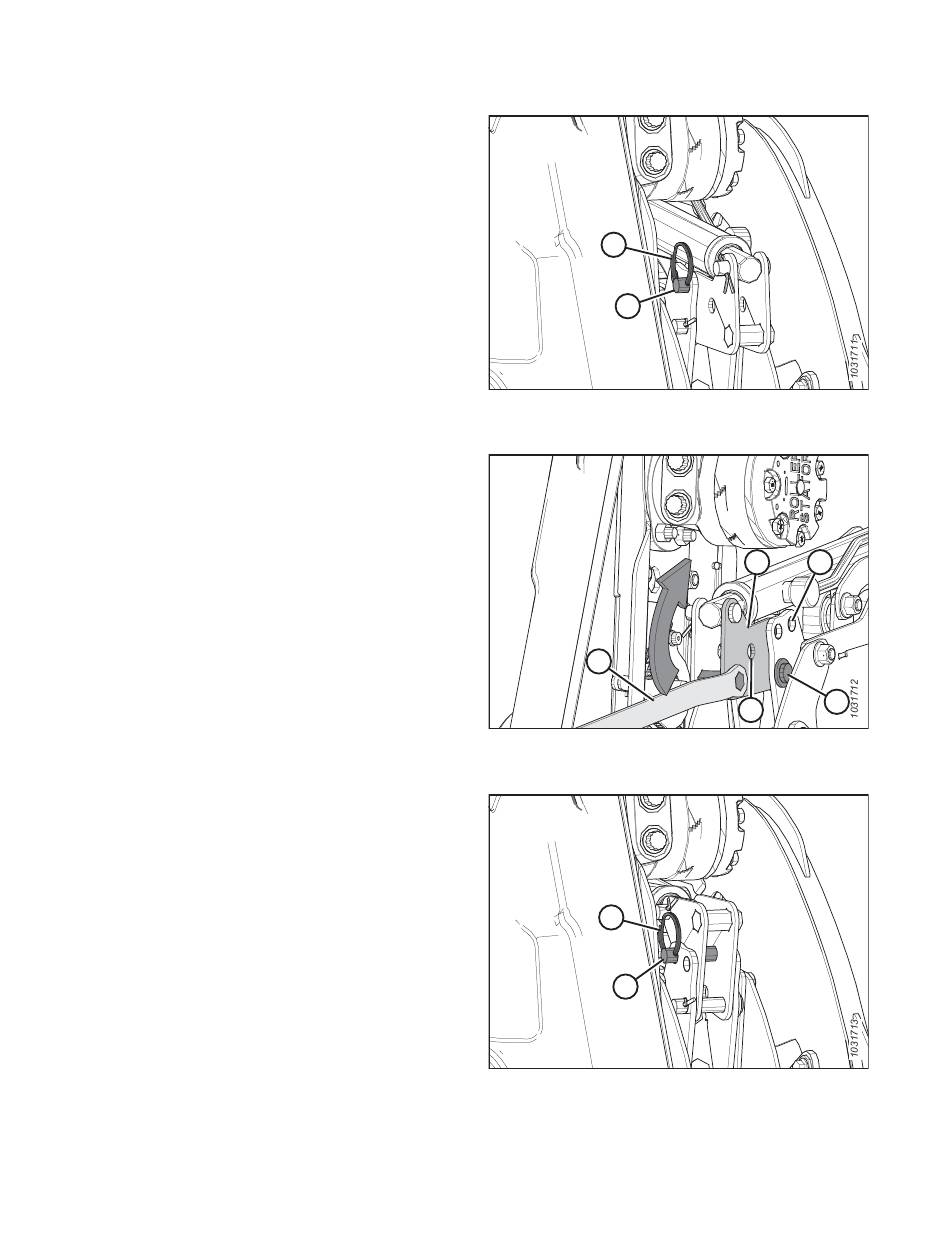

Abbildung 3.239: Haspel-Horizontalzylinder Mitte
links – Stellung „Vorne"
A
Abbildung 3.240: Haspel-Horizontalzylinder Mitte
links – Stellung „Vorne"
Abbildung 3.241: Haspel-Horizontalzylinder Mitte
links – Stellung „Hinten"
178
A
B
B
C
B
A
D
E
Revision A
