4. Die Haspel-Sicherheitsstützen in Stützstellung bringen. Die Anleitung entnehmen Sie dem
Stützstreben, Seite
35.
5. Das Schneidwerk vom Mähdrescher abkuppeln. Die Anleitung entnehmen Sie
Seite
55.
6. Den Motor abstellen und den Zündschlüssel abziehen.
7. Auf der linken Seite der Einzugstrommel die vier
Schrauben (A) und den Inspektionsdeckel (B) entfernen.
8. Die Schrauben (C) entfernen und den Zeiger
(Klemmbügel) (D) ausbauen, der die beiden Abdeckungen
zusammenhält.
9. Die Schraube (E) entfernen.
10. Die Schraube und die Unterlegscheibe (H) entfernen, die
die untere Abdeckung halten.
11. Die untere Abdeckung (F) zum Entfernen nach vorne
drehen.
12. Die Kette in der Mitte (A) prüfen. Sie sollte sich um 4 mm
(0,16 Zoll) durchdrücken lassen. Wenn eine Einstellung
erforderlich ist, siehe
Antriebskette, Seite
330.
MAC262089
WARTUNG UND SERVICE
4.7.5 Spannen der Einzugsschnecke-
3.6 An- und Abkuppeln des Schneidwerks,
B
C
D

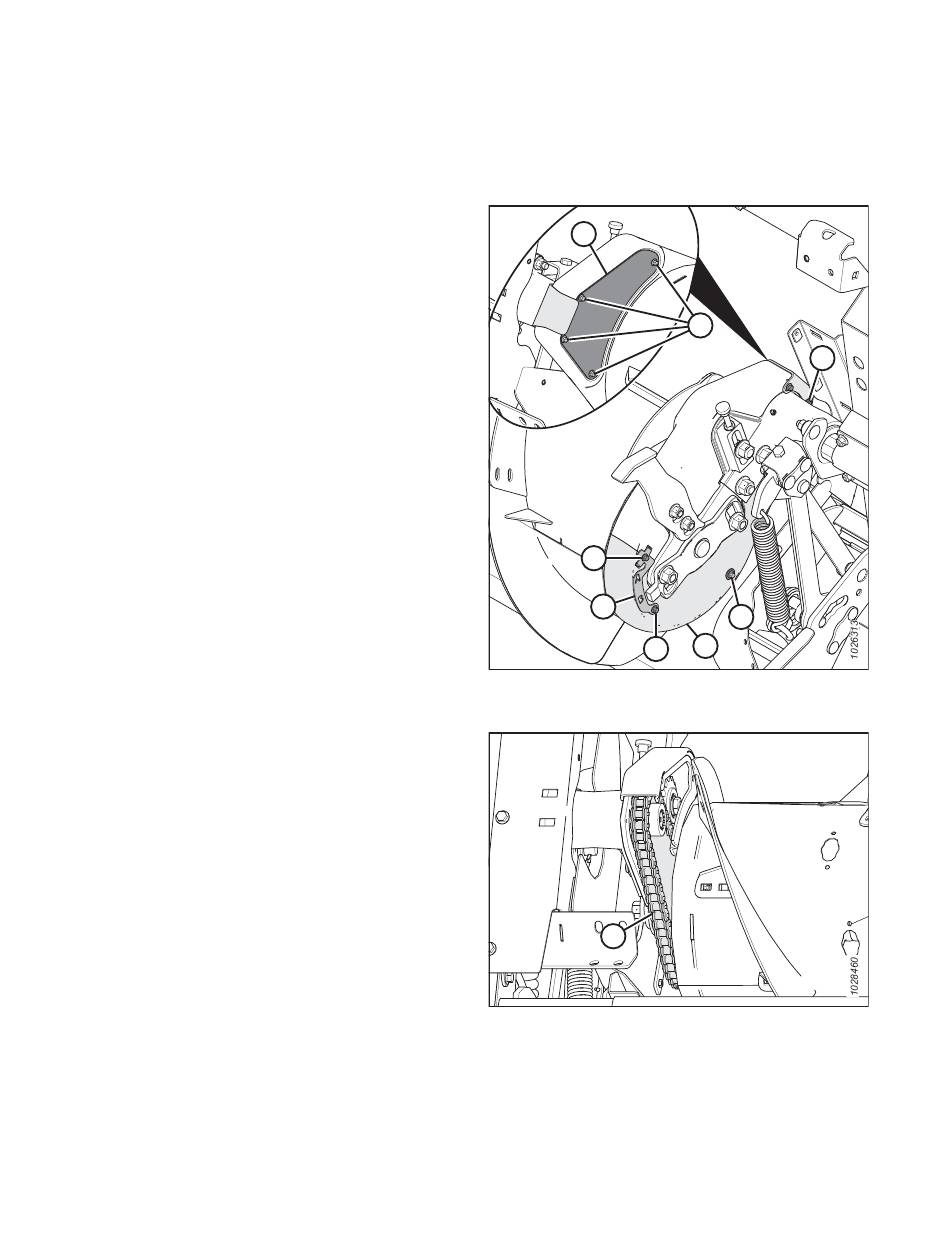

Abbildung 4.73: Einzugstrommelgetriebe –
Rückansicht
A
Abbildung 4.74: Einzugsschneckenkette – Rückansicht
322
Anbringen der Haspel-
A
E
H
F
C
Revision A
Werbung
Inhaltsverzeichnis
Fehlerbehebung
