2. Die Spannrolle (A) in einen Schraubstock klemmen. Vorher
die Rolle mit Tuch einwickeln, damit sie nicht beschädigt
wird.
3. Einen Gleithammer verwenden, um die Lagerbaugruppe (B)
und die Dichtung (C) von der Rolle zu entfernen.
WICHTIG:
Stellen Sie die Rolle beim Einbau des neuen Lagers NICHT direkt
auf dem Boden ab. Die Lagerbaugruppe (A) ragt über das
Rollenrohr (B) hinaus. Wenn die Stirnseite auf dem Boden
abgelegt wird, wird das Lager in das Rohr hineingedrückt.
4. Eine Vertiefung (A) in einen Holzklotz schneiden.
5. Die Stirnseite der Spannrolle (B) auf den Klotz setzen. Die
herausstehende Lagerbaugruppe befindet sich in der
Vertiefung (A).
MAC262089
WARTUNG UND SERVICE

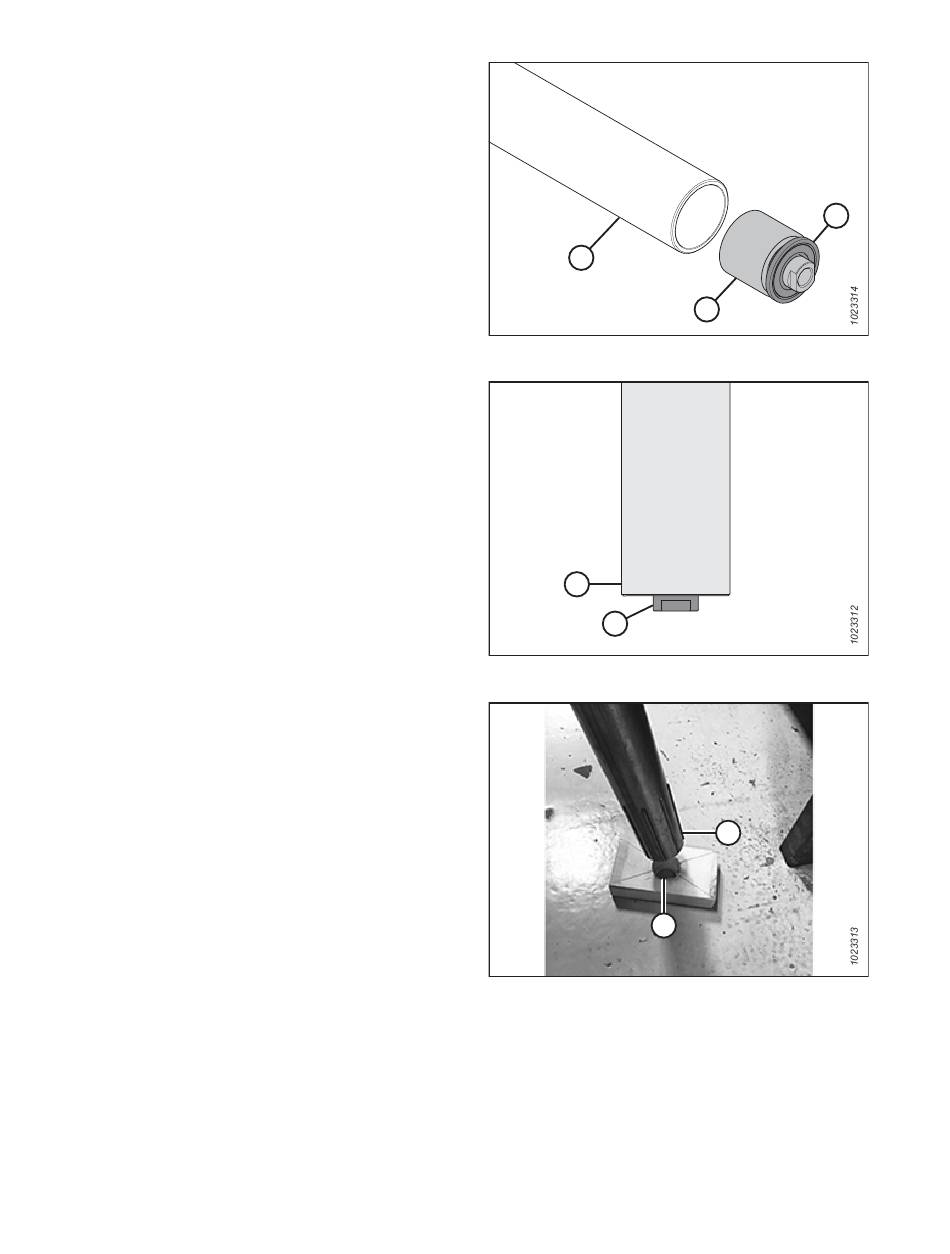

Abbildung 4.252: Spannrollenlager mit Abdichtung
Abbildung 4.253: Spannrolle
Abbildung 4.254: Spannrolle
422
A
B
B
A
B
A
C
Revision A
