4.10.4 Spannrolle des Einzugsförderbandes
Die Spannrolle des Einzugsförderbands wird durch die Reibung des Einzugsförderbands angetrieben, das von der
Antriebsrolle gedreht wird. Wie die Antriebsrolle hilft auch die Spannrolle dem Einzugsförderband, das Erntegut zur
Einzugstrommel zu befördern.
Ausbauen der Spannrolle des Einzugsförderbandes
Die Spannrolle des Einzugsförderbands muss bei der Reparatur oder beim Austausch entfernt werden.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen oder Absinken der angehobenen
Maschine zu vermeiden, vor Verlassen des Fahrersitzes stets den Motor abstellen und den Zündschlüssel abziehen, die
Sicherheitsstützen in die Stützstellung bringen und sich erst dann unter die Maschine begeben.
1. Die Haspel vollständig anheben.
2. Das Schneidwerk vollständig anheben.
3. Den Motor abstellen und den Zündschlüssel abziehen.
4. Die Haspel-Sicherheitsstützen in Stützstellung bringen. Die Anleitung entnehmen Sie dem
Stützstreben, Seite
35.
5. Die Verriegelung der Hubstreben des Schrägförderers einsetzen. Die Anleitung entnehmen Sie dem Mähdrescher-
Bedienerhandbuch.
6. Um die Bandspannung zu lösen, Kontermutter (A) lockern
und Schraube (B) gegen den Uhrzeigersinn drehen. Die
Vorgehensweise an der gegenüberliegenden Seite des
Schneidwerks wiederholen.
MAC262089
WARTUNG UND SERVICE

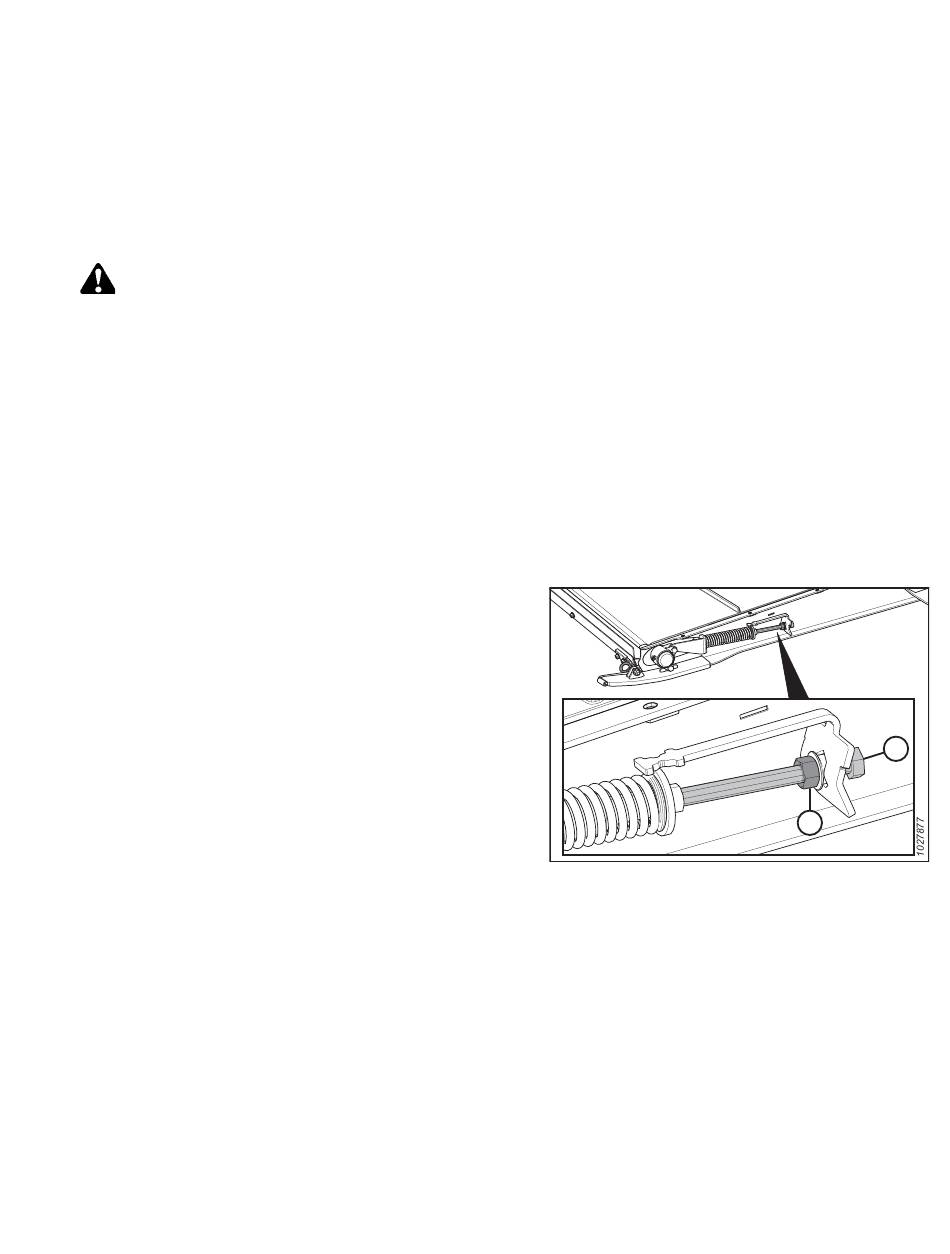

Abbildung 4.199: Spannvorrichtung des
Einzugsförderbandes
395
Anbringen der Haspel-
B
A
Revision A
