6. Den Abstand (C) zwischen der Schneckenwindung der
Einzugstrommel und dem Bodenblech prüfen.
• Wenn sich die Einzugstrommel in der festen Stellung
befindet, sollte der Abstand zwischen 24 und 28 mm
(15/16–1 1/8 Zoll) betragen.
• Wenn sich die Einzugstrommel in der Floatstellung
befindet, sollte der Abstand zwischen 11,5 und 15,5 mm
(7/16–5/8 Zoll) betragen.
7. Wenn eine Einstellung erforderlich ist, beide Muttern (B)
lockern und die Einzugstrommel drehen, dass die
Schneckenwindung über der Wartungsplatte steht.
8. Die Schraube (A) im Uhrzeigersinn drehen, um den
Abstand (C) zu vergrößern. Die Schraube (A) gegen den
Uhrzeigersinn drehen, um den Abstand (C) zu verkleinern.
• Abstand, wenn die Einzugsschnecke auf feste Höhe
eingestellt ist: 24–28 mm (15/16 – 1 1/8 Zoll).
• Abstand, wenn die Einzugsschnecke in Floatstellung ist:
11,5–15,5 mm (7/16–5/8 Zoll).
BEACHTEN:
Bei vollständig eingefahrenem Neigungszylinder kann der
Abstand um 25–40 mm (1–1 1/2 Zoll) vergrößert werden.
9. Die Schritte
6, Seite 319
gegenüberliegenden Seite der Einzugstrommel
wiederholen.
WICHTIG:
Wenn Sie an einer Seite der Einzugsschnecke etwas
verändern, kann sich das auf die andere Seite auswirken.
Deshalb müssen nach Abschluss der Einstellarbeiten beide
Seiten genauestens geprüft werden.
10. Die Muttern (B) an beiden Seiten der Einzugstrommel
anziehen. Die Muttern auf 96 Nm (70 lbf•ft) festziehen.
11. Die Einzugstrommel drehen und die Abstände überprüfen.
4.7.2 Prüfen der Spannung der Einzugstrommel-Antriebskette
Seitlich an der Einzugstrommel ist das Kettenrad des Floatmoduls angebracht. Auf diesem läuft die Antriebskette der
Einzugstrommel.
Es gibt zwei Methoden, um die Spannung der Einzugstrommel-Antriebskette zu überprüfen: Die schnelle Methode ist für
häufige Kontrollen gedacht; die gründliche Methode ist genauer und sollte beim Austausch oder Wiedereinbau der Kette
verwendet werden.
Siehe das entsprechende Verfahren zur Überprüfung der Spannung der Einzugstrommel-Antriebskette:
•
Überprüfen der Spannung der Einzugstrommel-Antriebskette – schnelle Methode, Seite 320
•
Überprüfen der Spannung der Einzugstrommel-Antriebskette – gründliche Methode, Seite 321
MAC262089
WARTUNG UND SERVICE
und
8, Seite 319
an der

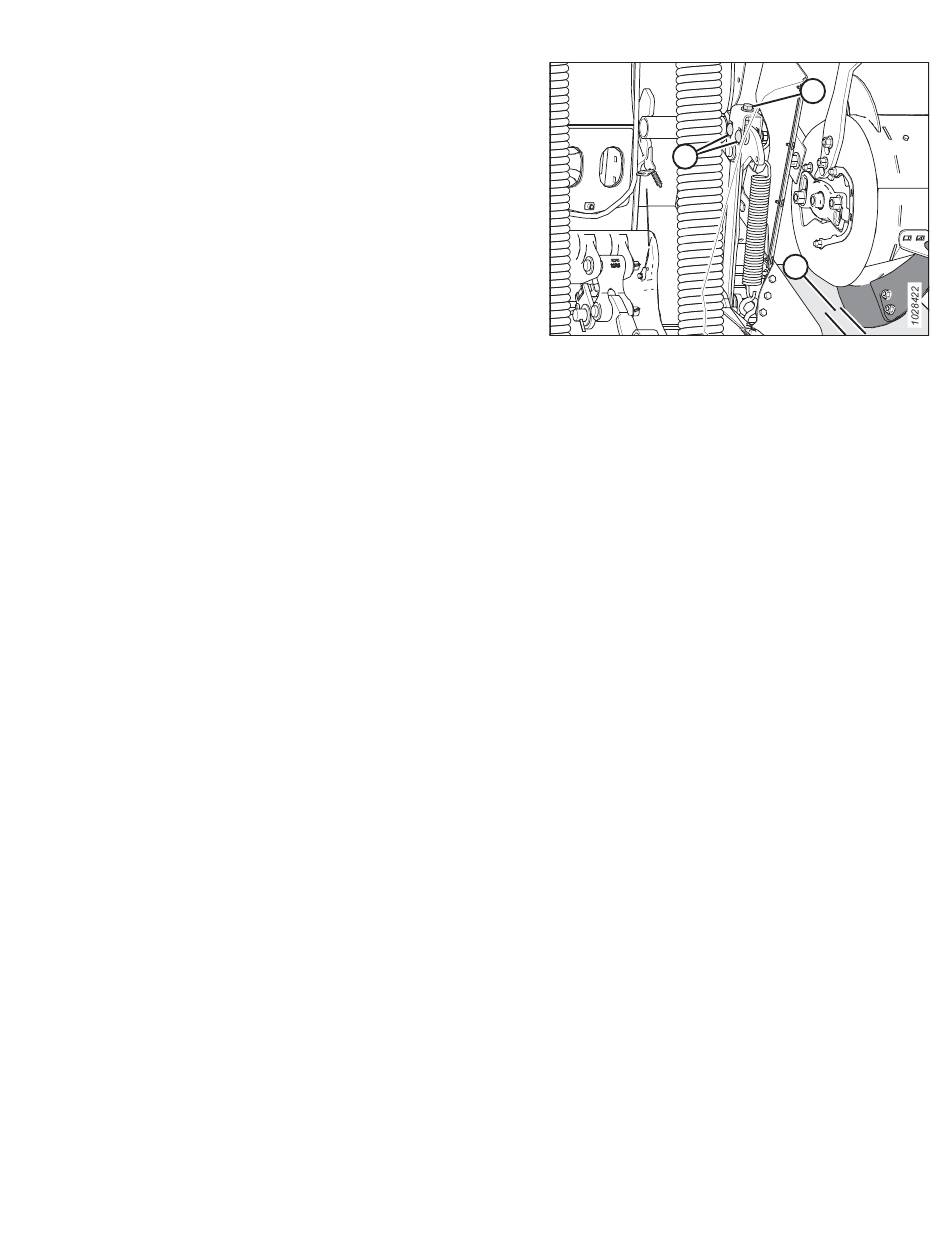

Abbildung 4.70: Abstand der Einzugstrommel
