Schneidwerk mit floatmodul fm200
Inhaltsverzeichnis

Werbung

GEFAHR
Sicherstellen, dass alle umstehenden Personen den Bereich
verlassen haben.
2. Den Motor des Mähdreschers starten und langsam auf das
Schneidwerk zufahren, bis die Schneidwerksaufnahme des
Schrägförderers (A) direkt unter dem Aufnahmerahmen am
Floatmodul (B) steht.
3. Den Schrägförderer leicht anheben, sodass das
Schneidwerk mit angehoben wird. Dabei darauf achten,
dass die Schneidwerksaufnahme des Schrägförderers richtig
in den Floatmodul-Tragrahmen einrutscht.
4. Den Motor abstellen und den Zündschlüssel abziehen.
5. An der linken Seite des Schrägförderers den Floatmodul-
Hebel (A) anheben und den Griff (B) am Mähdrescher nach
oben bewegen, sodass die Verriegelungshaken (C) an
beiden Seiten des Schrägförderers eingreifen.
6. Den Hebel (A) nach unten drücken, damit die Aussparung
im Hebel den Griff aufnimmt und diesen gegen
selbständiges Öffnen sichert.
7. Wenn der Verriegelungshaken (C) nicht vollständig in den
Floatmodul-Bolzen eingreift, die Schrauben (D) lösen und
den Verriegelungshaken nachstellen. Die Schrauben wieder
festziehen.
B
A
D
FB E
D

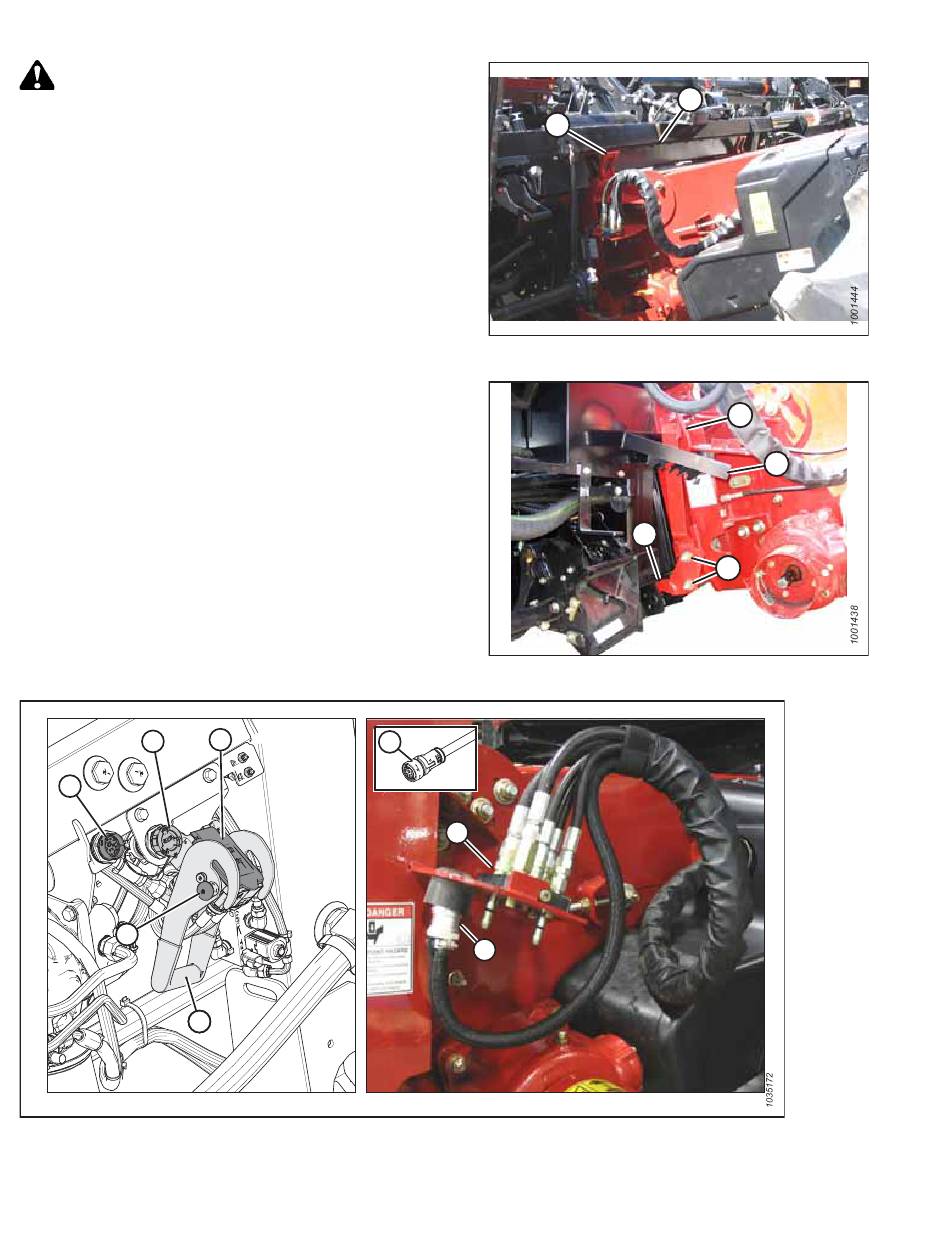

Abbildung 3.42: Mehrfachkupplung und elektrische Anschlüsse
MAC262089
C
H
BETRIEB
A
Abbildung 3.40: Mähdrescher und Floatmodul
Abbildung 3.41: Mähdrescher und Floatmodul
F
G
56
B
B
A
C
D
Revision A
