1. Den Motor starten.
2. Die Haspel vollständig absenken.
3. Das Schneidwerk vollständig absenken.
4. Den Motor abstellen und den Zündschlüssel abziehen.
5. An den Positionen (B) links und rechts an der Haspel
Abstand (A) zwischen dem Haspelfingerträger und dem
Abschlussblech an beiden Seiten des Schneidwerks messen.
Wenn die Haspel zentriert ist, ist das Abstandsmaß an
beiden Seiten gleich.
6. Am mittleren Haspelarm Schraube (A) an Strebe (B) lösen.
7. Die Vorderseite des Haspelarms (C) seitlich verschieben, bis
die Haspel zentriert ist.
8. Die Schraube (A) mit 457 Nm (337 lbf•ft) festziehen.
MAC262089
WARTUNG UND SERVICE

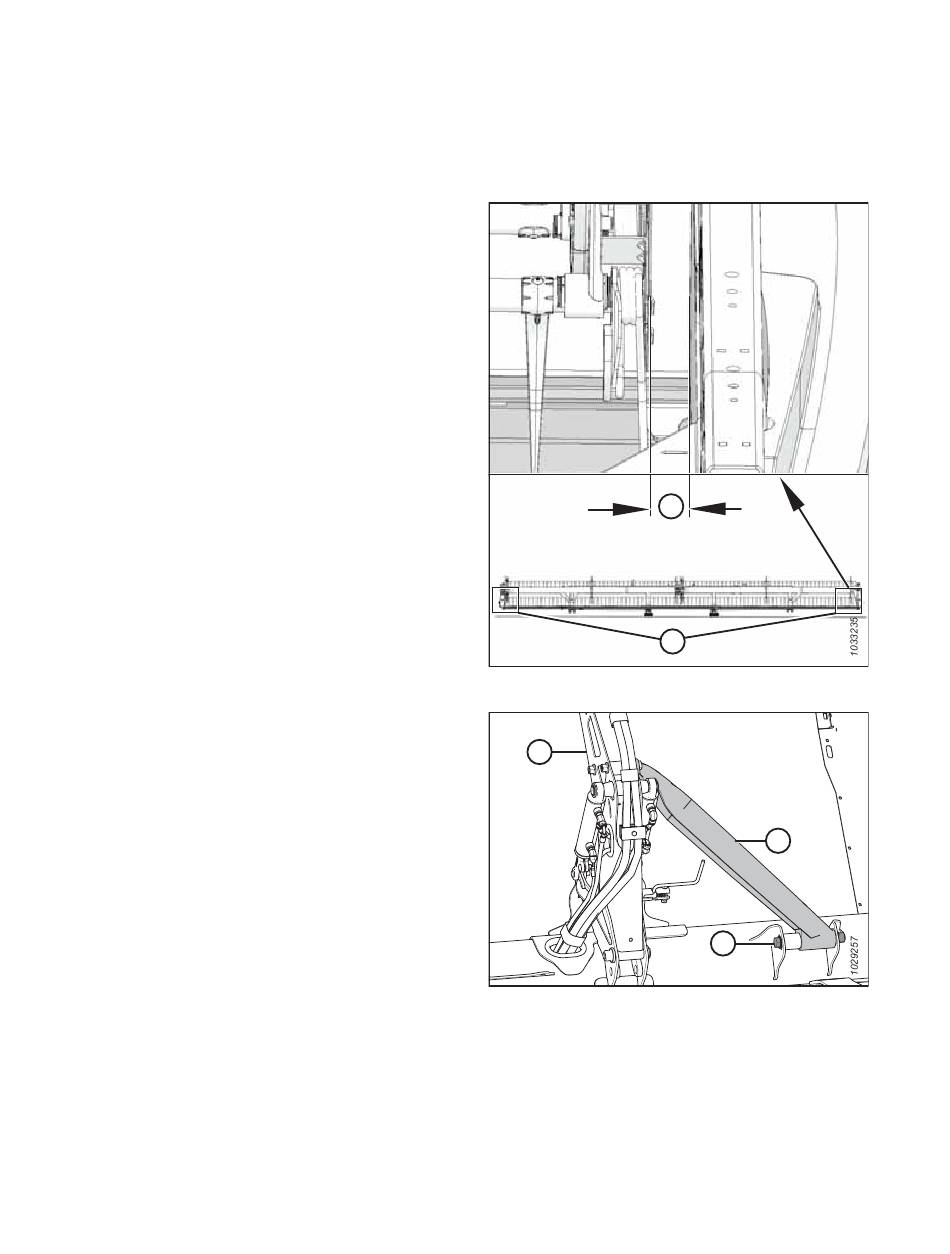

Abbildung 4.288: Zentrieren der Haspel
C
Abbildung 4.289: Mittlerer Haspelarm
440
A
B
B
A
Revision A
