21. Den Messwert auf der Seitenflügel-Kontrollplatte wie folgt
interpretieren:
• Wenn der Seitenflügel zu leicht (A) eingestellt ist, den
Auflagedruck erhöhen. Dazu Justierschraube (A) so
drehen, dass sich Schelle (E) in Richtung (F) bewegt. Den
Seitenflügelabgleich noch einmal prüfen. Nach Bedarf
anpassen, bis der Seitenflügel abgeglichen (C) ist, und
dann mit dem nächsten Schritt fortfahren.
• Wenn der Seitenflügel zu schwer (B) eingestellt ist,
niedrigeren Auflagedruck einstellen. Dazu
Justierschraube (D) so drehen, dass sich Schelle (E) in
Richtung (G) bewegt. Den Seitenflügelabgleich noch
einmal prüfen. Nach Bedarf anpassen, bis der
Seitenflügel abgeglichen (C) ist, und dann mit dem
nächsten Schritt fortfahren.
• Wenn der Seitenflügel abgeglichen (C) ist, besteht kein
Handlungsbedarf. Mit dem nächsten Schritt fortfahren.
22. Die Verriegelung der Seitenflügel oben einrücken (Stellung
LOCK).
23. Falls das Verriegelungsgestänge nicht greift, den
Seitenflügel mit dem Multitool nach oben/unten bewegen,
bis es verriegelt.
24. Haltekabel für Seitenflügelabgleich (A) von Haltekabel-
Klemmvorrichtung (B) entfernen.
WICHTIG:
Das Haltekabel für den Seitenflügelabgleich kann
beschädigt werden, wenn es an Ort und Stelle
gelassen wird.
25. Den Vorgang auf der gegenüberliegenden Seite
wiederholen.
MAC262089
BETRIEB
A

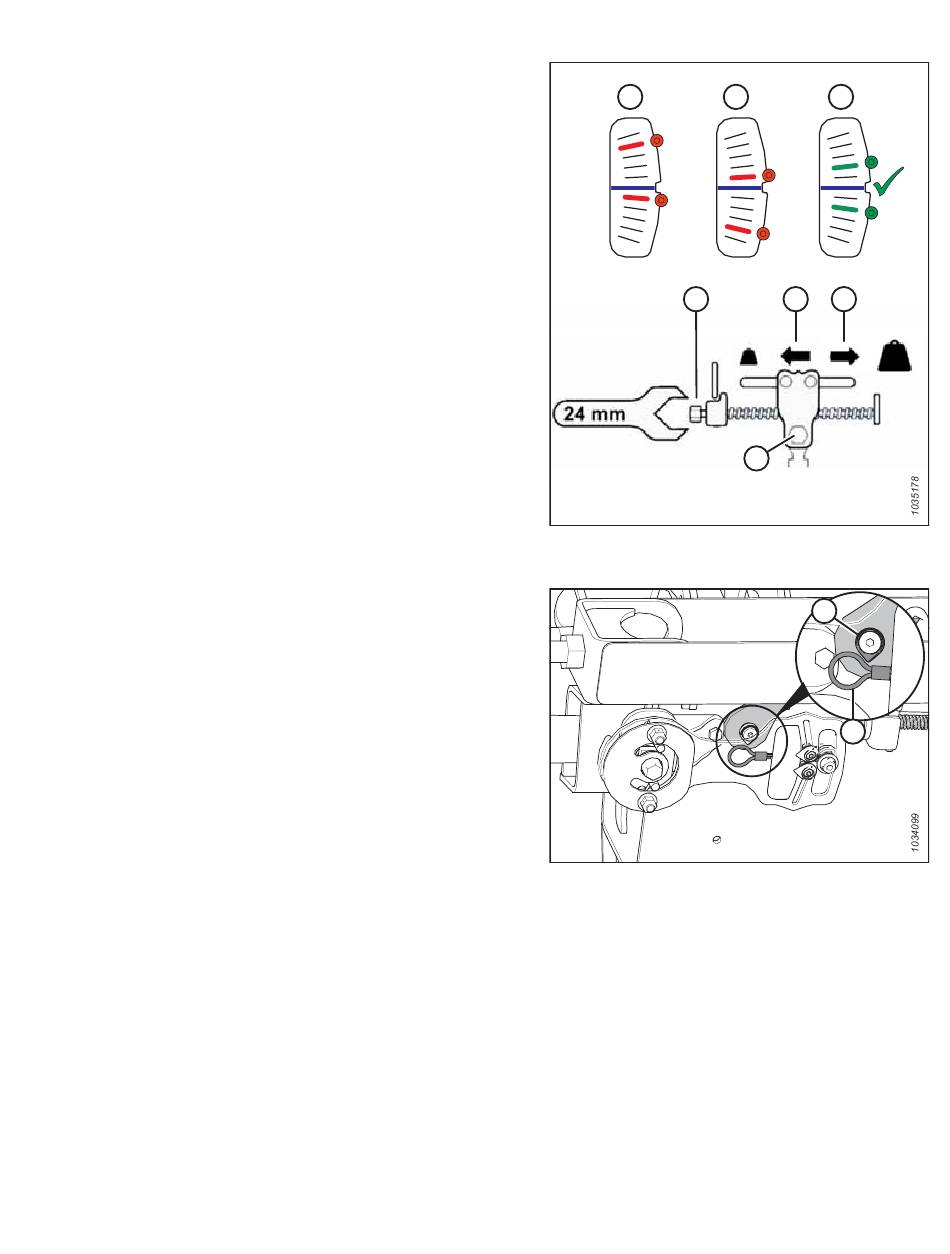

Abbildung 3.197: Seitenflügelabgleich einstellen –
links
Abbildung 3.198: Haltekabel für Seitenflügelabgleich –
links
155
B
C
D
F
G
D
E
B
A
G
E
Revision A
