3. Federstecker (A) abziehen, der Multitool (B) in der
Halterung am linken Abschlussblech sichert.
4. Multitool (B) herausnehmen und den Federstecker wieder
in die Halterung einsetzen.
Umsetzen des mittleren Zylinders
BEACHTEN:
Schneidwerke mit drei Haspeln sind mit zwei mittigen Zylindern ausgestattet.
5. Den Sicherungsring (A), den Sicherungsstift (B) und die
Unterlegscheibe entfernen, die den mittleren Haspel-
Horizontalzylinder in der Stellung „Vorne" sichern.
6. Mit Multitool (A) Halterung (B) nach hinten drücken, bis
Bohrung (C) deckungsgleich mit Bohrung (D) ist. Durch das
Schwenken der Halterung (B) auf dem unteren Stift (E)
rückt die Haspel nach hinten.
MAC262089
BETRIEB

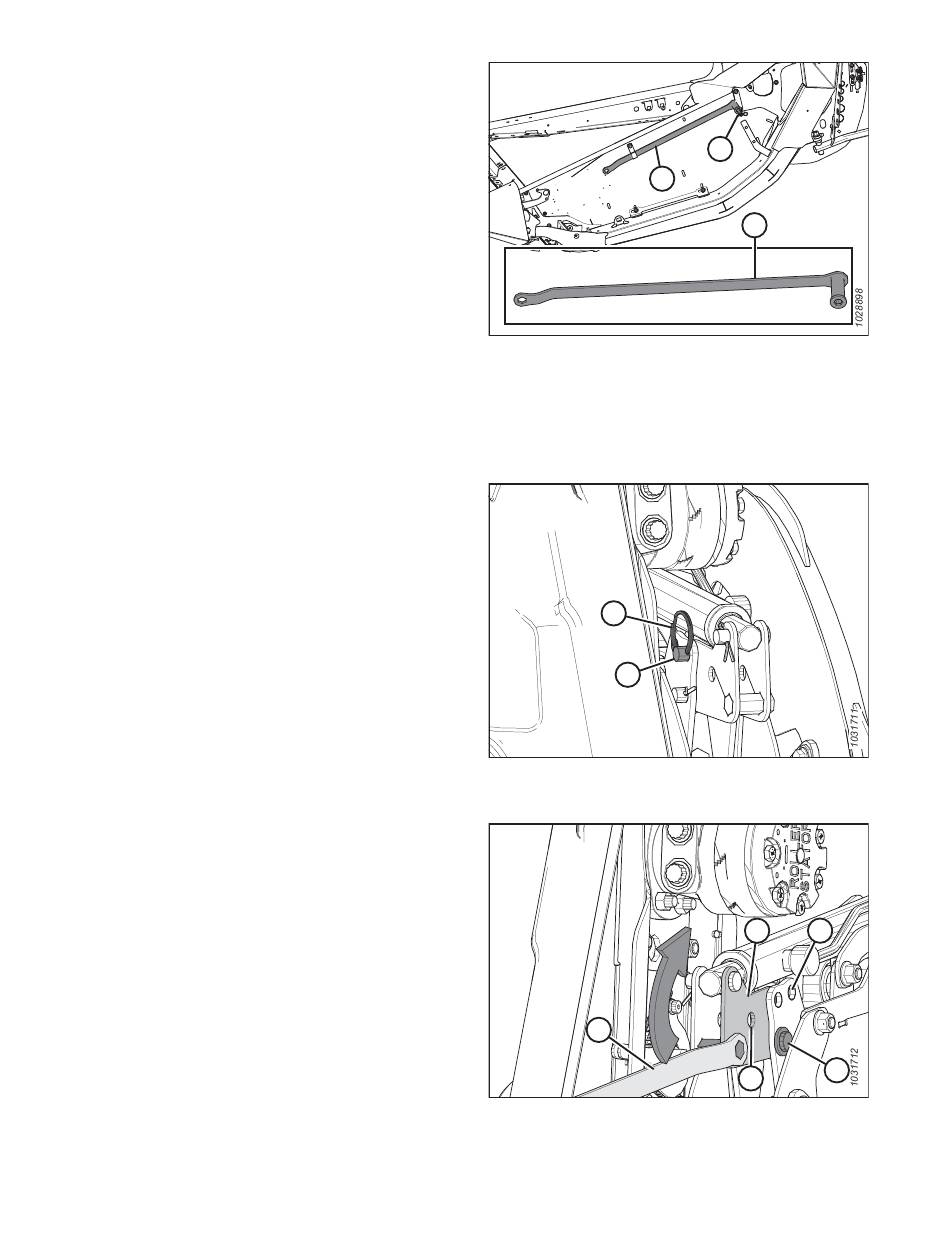

Abbildung 3.228: Abschlussblech links
Abbildung 3.229: Mittlerer Haspel-Horizontalzylinder
– Stellung „Vorne"
A
Abbildung 3.230: Mittlerer Haspel-Horizontalzylinder
– Stellung „Vorne"
174
A
B
B
A
B
B
C
D
E
