8. Haltegriff (A) halten; NICHT anheben.
BEACHTEN:
Wenn Sie den Haltegriff anheben, lässt sich das Rad nur
schwer aus der Aussparung herausbewegen.
9. Den Federungsgriff (B) nach hinten ziehen, bis sich der Stift
aus der Aussparung herausziehen lässt.
10. Das Tastrad auf die gewünschte Aussparung stellen.
11. Der Federungsgriff (B) muss in der Aussparung einrasten. Falls der Federungsgriff nicht einrastet, diesen herausziehen.
Dabei sicherstellen, dass der Griff sicher in der Aussparung sitzt.
12. Mit Hilfe der automatischen Schneidwerkshöhenregulierung (AHHC) die gewünschte Schnitthöhe automatisch
regulieren. Die Anleitung und weitere Informationen entnehmen Sie dem Abschnitt
Schneidwerkshöhenregulierung, Seite 210
BEACHTEN:
Der Höhensensor des Floatmoduls FM200 muss an die Steuereinheit des Schneidwerks (in der Fahrerkabine)
angeschlossen sein.
Einstellen der ContourMax
™
Die ContourMax
Räder übertragen die Bodenkonturen. Sie können auf Höhen von 25 mm (1 Zoll) und 457 mm (18 Zoll)
über dem Boden eingestellt werden. Ein Fußschalter ermöglicht die Steuerung der elektronisch betätigten
Hydraulikfunktionen des Rads von der Mähdrescherkabine aus.
GEFAHR
Vor Arbeiten unter dem Schneidwerk: Um Personenschaden oder tödliche Verletzungen durch unerwartetes
Anspringen des Mähdreschers oder Absinken des angehobenen Schneidwerks zu vermeiden, stets den Motor abstellen,
den Zündschlüssel abziehen und die Sicherheitsstützen in Stützstellung bringen. Falls ein Hebefahrzeug verwendet wird,
muss sichergestellt werden, dass das Schneidwerk nicht absinken kann.
WARNUNG
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
1. Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben, und dann den Motor des Mähdreschers
starten.
™
2. Den ContourMax
Fußschalter suchen.
3. Den Fußschalter gedrückt halten, um die ContourMax
BEACHTEN:
Wenn der ContourMax
Multifunktionshebel des Mähdreschers gedrückt wird, bewegen sich die Konturräder unabhängig von der Stellung des
Schalters für die Horizontalverstellung/Schneidwerksneigung.
MAC262089
und dem Mähdrescher-Bedienerhandbuch.
™
Tasträder per Fußschalter
™
Fußschalter aktiviert ist und die Taste für die Haspel-Horizontalstellung am
BETRIEB

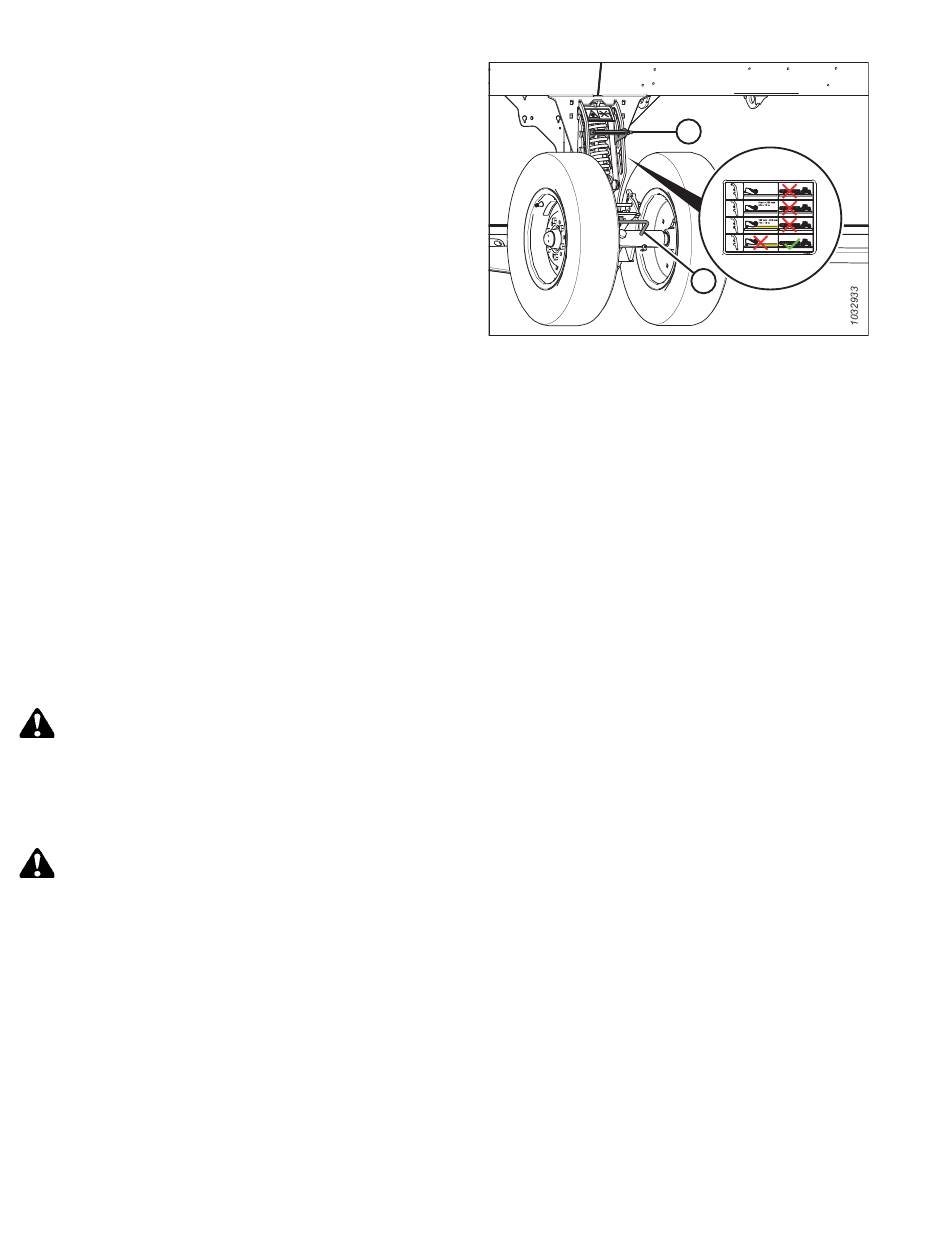

Abbildung 3.141: Linkes Rad
™
Tasträder zu aktivieren.
