Abnehmen einer Zugdeichsel mit Verlängerung:
4. Zugdeichselkabel (A) vom Verlängerungskabel (B) trennen.
5. Den Klappsplint (C) abziehen.
6. Zugdeichselkabel (A) wie abgebildet am Aufbewahrungsort
sichern.
7. Die Anhängevorrichtung an der Verbindungsstelle anheben,
um den Verriegelungshaken zu entlasten. Während dem
Anheben den Verriegelungshebel (B) nach oben ziehen,
damit die Zapfen der Zugdeichsel freigegeben werden. Die
Baugruppe langsam auf den Boden senken.
8. Zugdeichsel-Ende (C) anheben und von der
Verlängerung (D) wegziehen.
9. Elektrokabel (A) der Zugdeichsel-Verlängerung von der
Steckdose (B) links von der Transportaufnahme abziehen.
MAC262089
BETRIEB
A
B

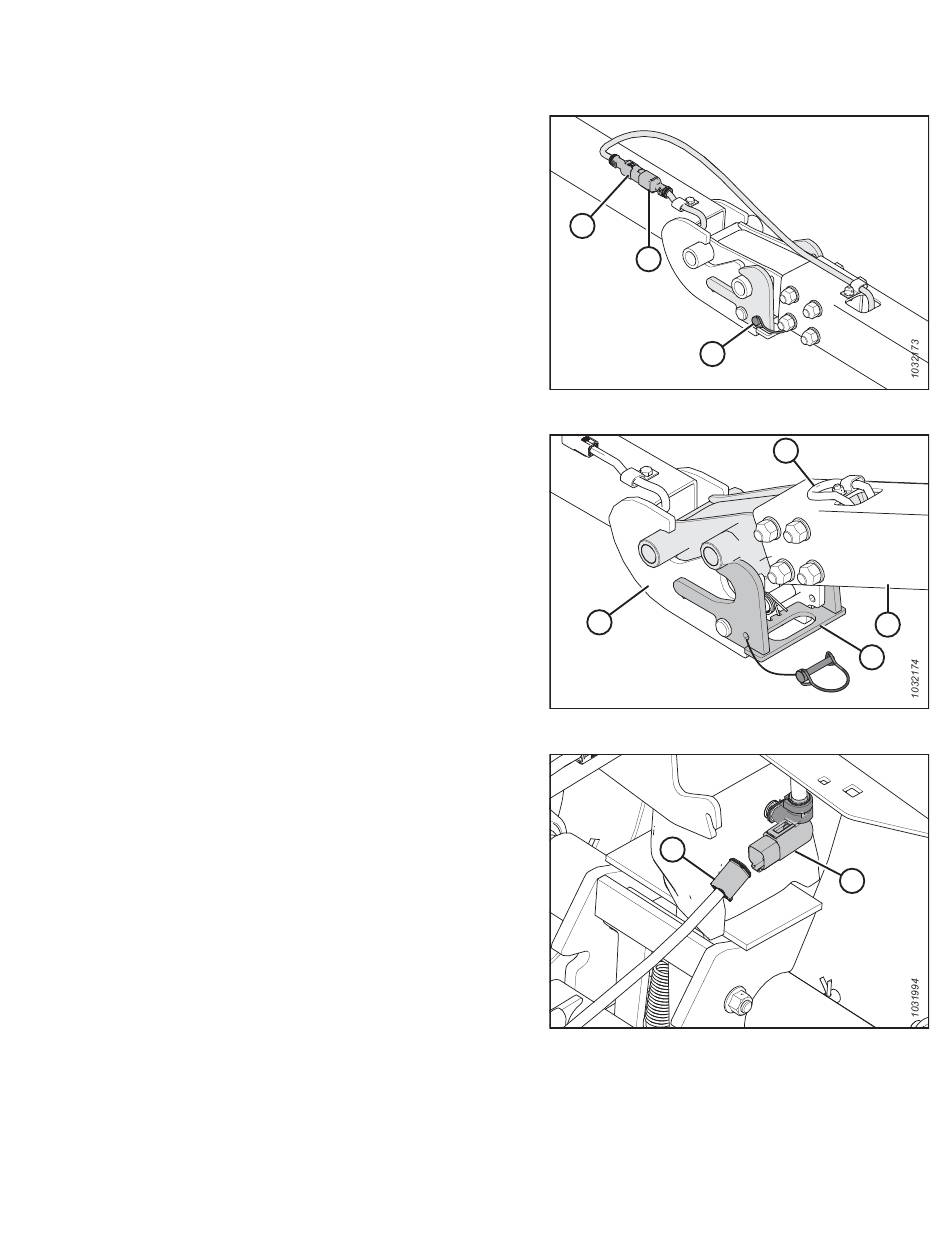

Abbildung 3.364: Zugdeichsel/Verlängerungskabel
D
Abbildung 3.365: Zugdeichsel/Verlängerung
Abbildung 3.366: Elektroanschluss Zugdeichsel
253
C
A
A
C
B
B
