4.12.10 Ausbauen der Seitenband-Antriebsrolle
Der Tragrahmen der Seitenbänder hat an beiden Enden eine Rolle. Eine ist die Spannrolle und eine die Antriebsrolle.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen oder Absinken einer angehobenen
Maschine zu vermeiden, den Motor stets abstellen und den Schlüssel aus dem Zündschloss ziehen, bevor der Fahrersitz
verlassen oder Einstellungen an der Maschine vorgenommen werden. Niemals Arbeiten auf oder unter einem nicht
abgestützten Schneidwerk durchführen. Wenn das Schneidwerk vollständig angehoben ist, stets die Sicherheitsstützen
einrasten. Wenn das Schneidwerk über dem Boden steht, aber nicht auf volle Höhe angehoben ist, Blöcke unter das
Schneidwerk legen.
GEFAHR
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
1. Wenn der Seitenband-Zusammenschluss nicht sichtbar ist, das Schneidwerk laufen lassen, bis der Zusammenschluss
zugänglich ist (am besten am seitlichen Ende des Tragrahmens).
2. Den Motor starten.
3. Das Schneidwerk vollständig anheben.
4. Die Haspel vollständig anheben.
5. Den Motor abstellen und den Zündschlüssel abziehen.
6. Die Haspel-Sicherheitsstützen in Stützstellung bringen. Die Anleitung entnehmen Sie dem Schneidwerk-
Bedienerhandbuch.
7. Schneidwerk-Sicherheitsstützen in Stützstellung bringen. Anleitungen hierfür sind im Bedienerhandbuch des
Mähdreschers zu finden.
8. Zum Lockern des Seitenbandes die Justierschraube (A)
gegen den Uhrzeigersinn drehen, bis sie anschlägt und
keine weitere Verstellung mehr möglich ist.
WICHTIG:
Die Schraubenmutter (B) NICHT verstellen. Sie dient nur zur
Bandausrichtung.
MAC262089
WARTUNG UND SERVICE

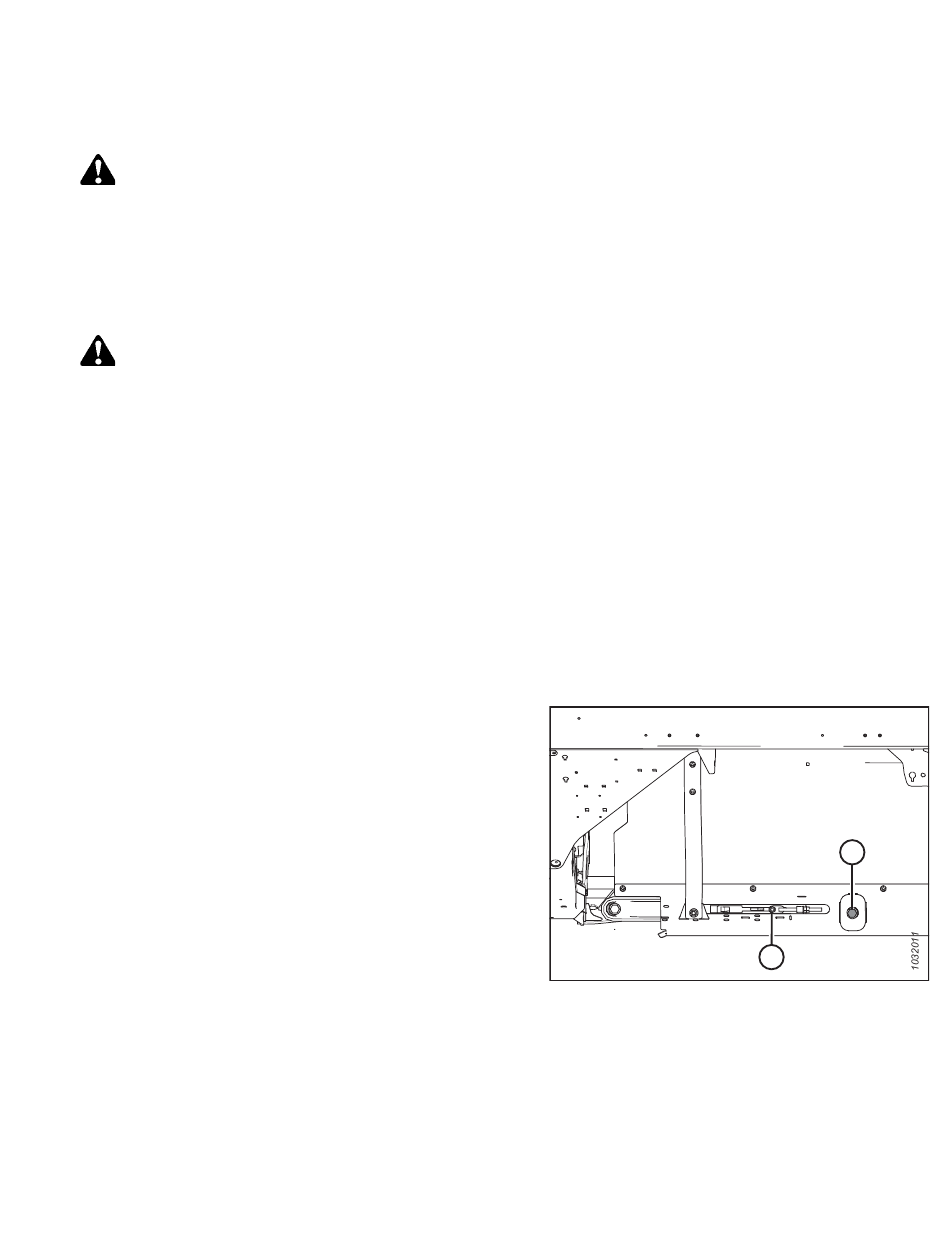

Abbildung 4.260: Seitenband-Spannvorrichtung
425
A
B
