Mittlerer Haspelarm – Schneidwerke mit zweiteiliger und dreiteiliger Haspel
4. Den Griff (A) so drehen, dass sich die Federspannung löst
und die Feder den Stift in die Verriegelungsposition führt.
BEACHTEN:
Schneidwerke mit drei Haspeln: Die Abbildung zeigt den
Haspelarm Mitte rechts. Der Haspelarm Mitte links ist
gegenüberliegend.
5. Schneidwerke mit drei Haspeln: Den eben beschriebenen
Arbeitsschritt am Haspelarm Mitte links wiederholen.
6. Die Haspel absenken, bis die Sicherheitsstützen die
Zylinderaufnahmen des äußeren Arms und die
Sicherungsstifte des mittleren Haspelarms berühren.
Einklappen der Haspel-Stützstreben
Um den ordnungsgemäßen Betrieb der Haspel und des Schneidwerks zu gewährleisten, die Haspel-Sicherheitsstützen nach
Abschluss der Arbeiten an oder um eine angehobene Haspel auskuppeln.
Äußere Haspelarme
1. Die Haspel auf volle Höhe hochfahren.
2. Haspel-Sicherheitsstütze (A) auf Haken (B) an der
Unterseite des Haspelarms hochschwenken. Den Vorgang
auf der gegenüberliegenden Seite wiederholen.
MAC262089
BETRIEB

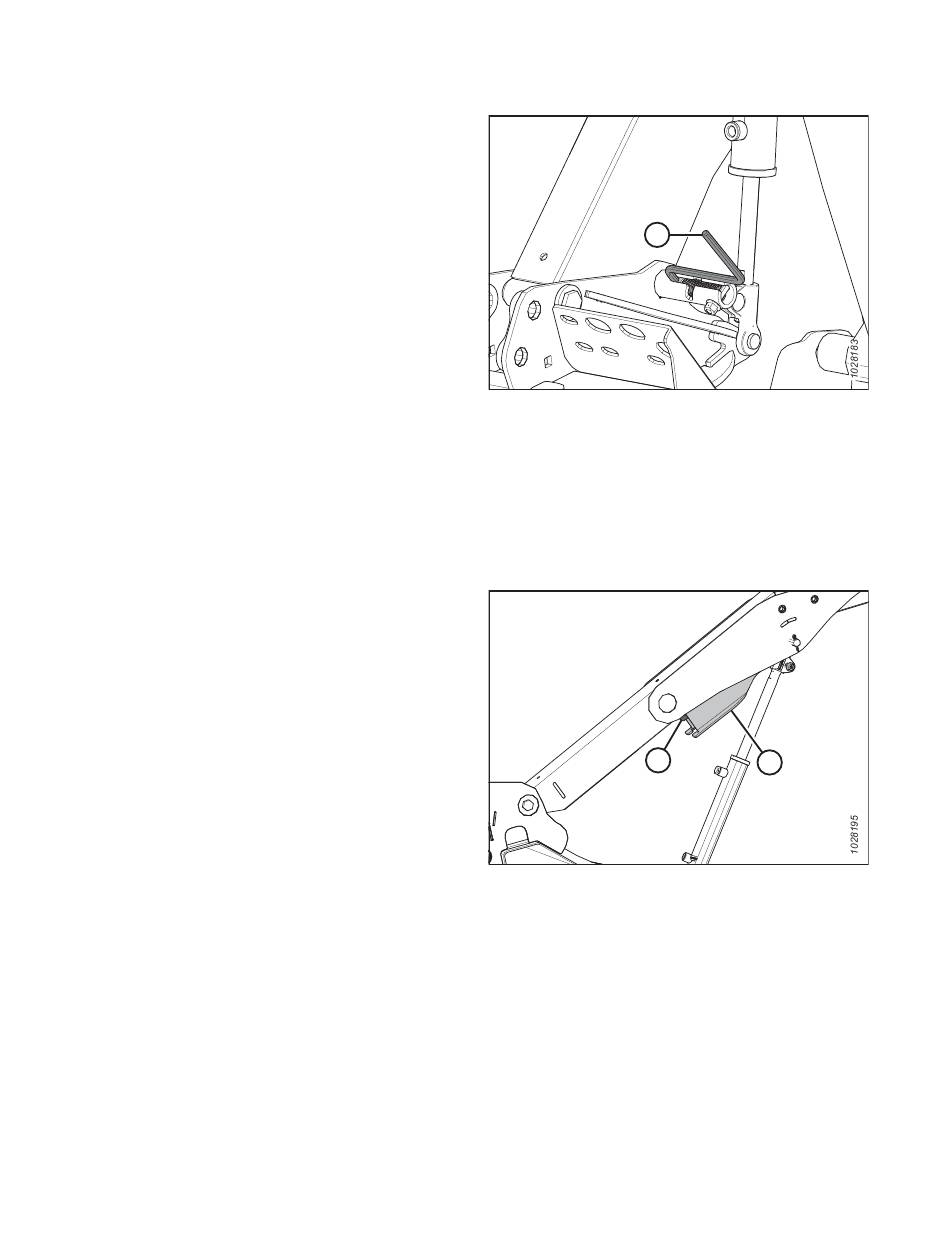

Abbildung 3.5: Haspel-Sicherheitsstütze in
Stützstellung – mittlerer Haspelarm
Abbildung 3.6: Haspel-Sicherheitsstütze – äußerer
Haspelarm rechts
36
A
B
A
Revision A
