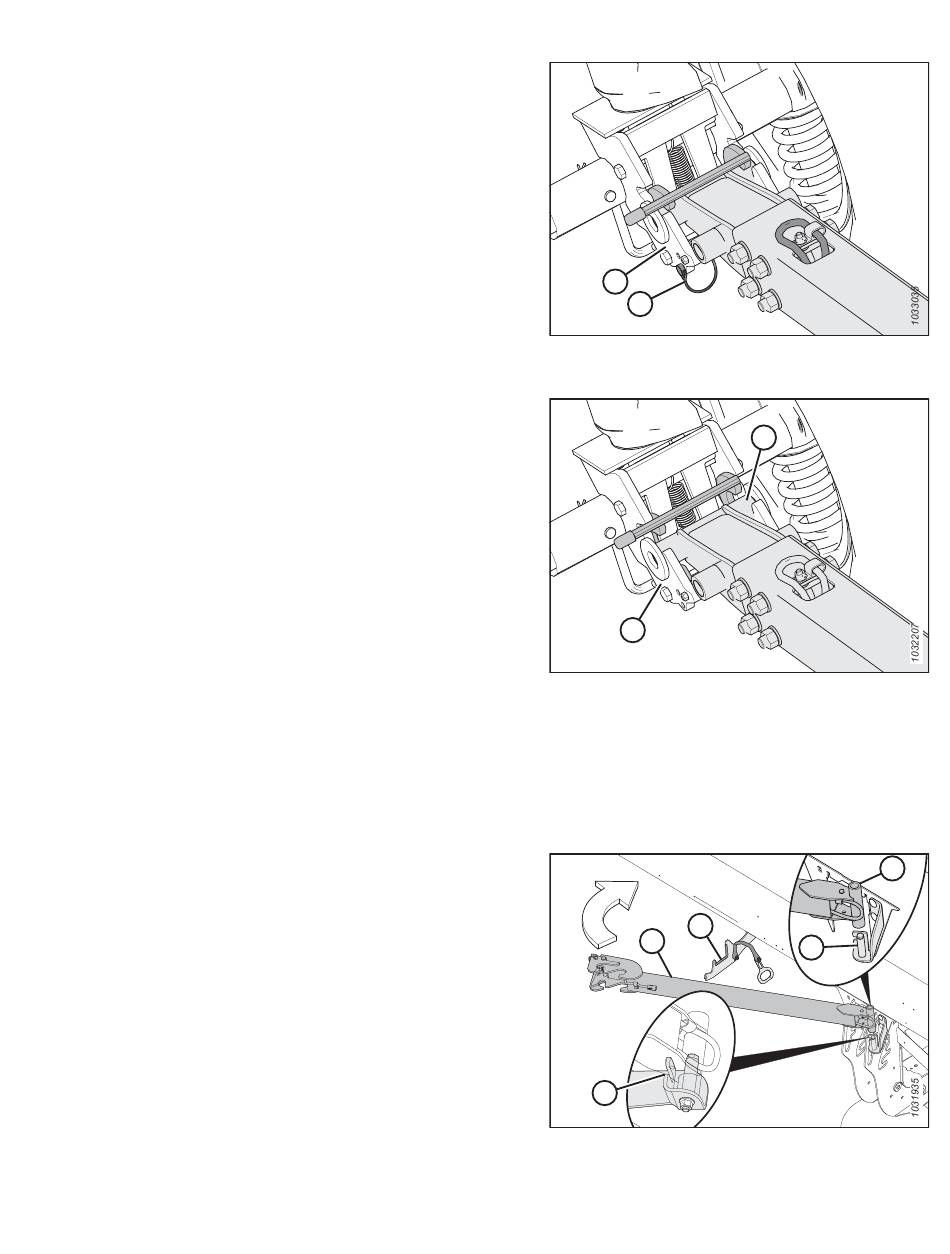

17. Den Klappsplint (A) abziehen und Verriegelungshebel (B)
zurückdrücken, um die Zugdeichsel freizugeben.
18. Die Zugdeichsel (A) anheben und von der
Transportaufnahme (B) wegziehen.
19. Klappsplint wieder an der linken Transportaufnahme
einsetzen, damit er nicht verloren geht.
20. Eine Anweisung zur Zugdeichsel-Aufbewahrung finden Sie
im Abschnitt
Aufbewahren der Zugdeichsel, Seite
Aufbewahren der Zugdeichsel
Die Zugdeichsel im Hauptrahmenrohr aufbewahren, wenn sie nicht in Gebrauch ist.
Zugdeichsel-Verlängerung
1. Die Seite der Zugdeichsel-Verlängerung (A) mit Querrohr (B)
auf den Haltezapfen (C) setzen.
2. Zugdeichsel-Verlängerung zum Deichselhalter (D)
hinüberschwenken.
BEACHTEN:
Damit die Zugdeichsel-Verlängerung nicht herausfallen
kann, sicherstellen, dass die Stange fest in der Aussparung
der Halterung (E) sitzt.
MAC262089
BETRIEB
B
Abbildung 3.370: Zugdeichsel und Transportaufnahme
links
255.
B
Abbildung 3.371: Zugdeichsel und Transportaufnahme
links
E
Abbildung 3.372: Aufbewahrung der Zugdeichsel-
Verlängerung
255
A
A
D
A
C
B
Revision A
