Einbauen zusätzlicher Aufschraub-Schneckenwindungen – nur Konfiguration „Extra schmal"
Zum Umrüsten der Einzugstrommel auf die Konfiguration „Extra schmal" müssen für die zusätzlichen Schneckenwindungen
mehrere Löcher gebohrt werden.
BEACHTEN:
Bei dieser Umrüstung wird davon ausgegangen, dass die
Einzugstrommel aktuell mit der Konfiguration „Schmal stehend"
(4 lange Schneckenwindungen [A]) bestückt ist.
Wie folgt vorgehen, um vier zusätzliche lange Schneckenwindungen für die Konfiguration „Extra schmal" zu montieren:
1. Das Floatmodul vom Mähdrescher abkuppeln, um die Einzugstrommel besser zu erreichen und die Installation
einfacher zu gestalten.
2. Die Einzugstrommel in die gewünschte Stellung drehen.
BEACHTEN:
Auf den Abbildungen in diesem Verfahren ist die
Einzugstrommel zwecks besserer Übersichtlichkeit separat
vom Floatmodul dargestellt. Für die Umrüstung braucht die
Einzugstrommel aber nicht aus dem Floatmodul ausgebaut
zu werden.
3. Auf der linken Einzugstrommelseite wie abgebildet außen
von der bereits vorhandenen Schneckenwindung (B) die
neue Schneckenwindung (A) ansetzen.
4. Auf alter Schneckenwindung (B) Markierungen für die
Lochbohrungen (C) anzeichnen.
5. Die Abdeckung ausbauen, die der vorhandenen
Schneckenwindung (B) am nächsten ist. Die
Befestigungselemente für den späteren Wiedereinbau
aufbewahren.
6. Die bereits vorhandene Aufschraub-Schneckenwindung (B)
von der Einzugstrommel abbauen. Die
Befestigungselemente für den späteren Wiedereinbau
aufbewahren.
MAC262089
BETRIEB

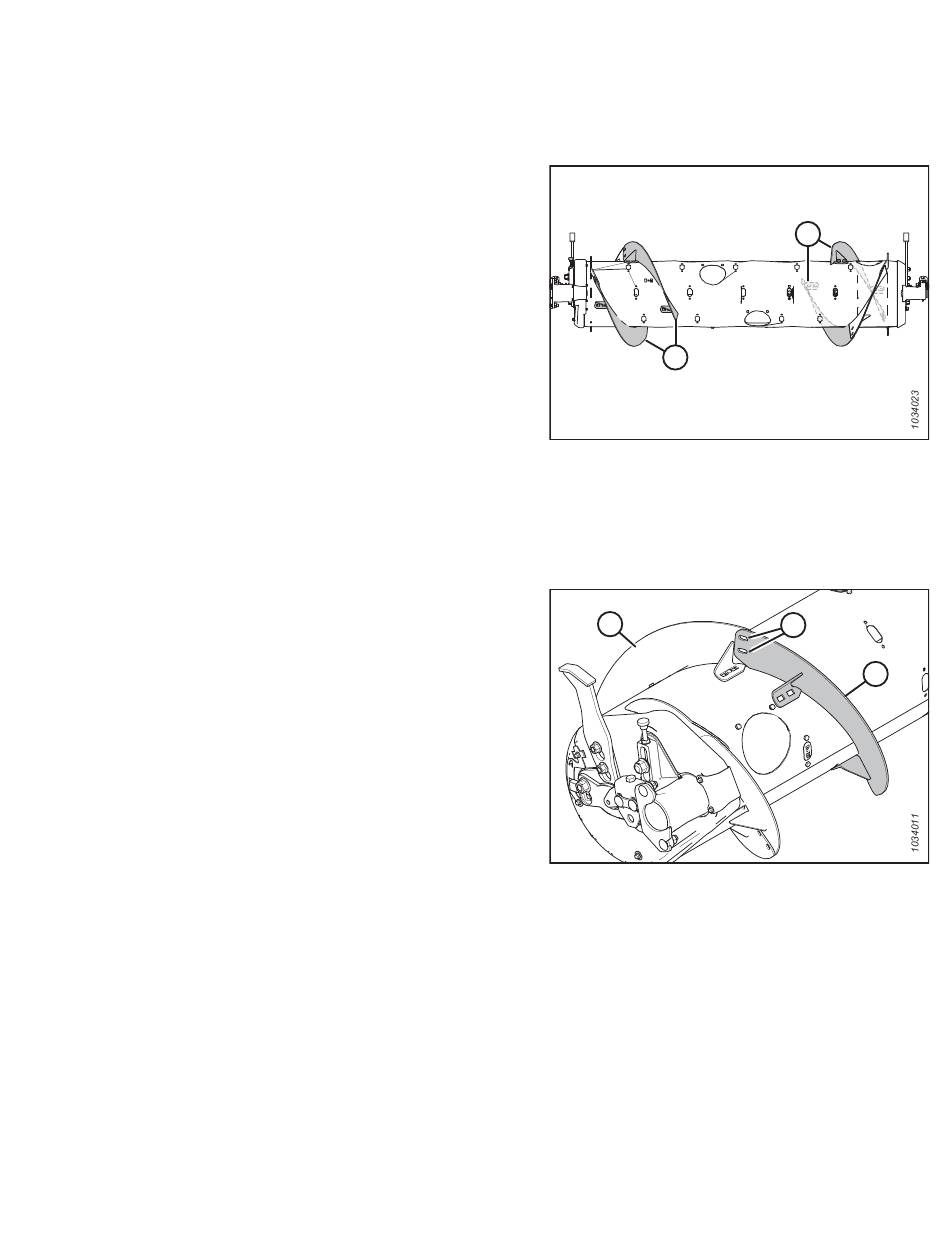

Abbildung 3.118: Konfiguration „Schmal stehend"
B
Abbildung 3.119: Linke Seite der Einzugstrommel
111
A
A
C
A
Revision A
