4.16.4 Umbauen der Zugdeichsel von Klauenkupplung auf Zugöse
Die Transport-Zugdeichsel umfasst Zugösen- und Klauenausführung.
1. Den Federstecker aus Sicherungsbolzen (A) ziehen und
Kette (B) abnehmen. Den Sicherungsbolzen (A) an der
Klauenkupplung befestigen.
2. Die vier Muttern, vier Schrauben und acht
Unterlegscheiben (C) vom Ende der Zugdeichsel ausbauen.
Die Befestigungselemente für den späteren Wiedereinbau
aufbewahren.
3. 6 m (20 Fuß) Zugseil an der Transportseite (A) des Kabels
anbringen.
4. Die Schraube (B) entfernen, die das Kabel in der P-Klemme
fixiert. Die Schraube aufbewahren.
5. Den Kabelbaum von Zugösenseite (C) aus vorsichtig durch
die Aussparung in Kupplung (D) ziehen, bis das Zugseil
sichtbar wird, dann das Zugseil lösen und Kupplung beiseite
legen. Das Zugseil in der Zugdeichsel lassen.
MAC262089
WARTUNG UND SERVICE
A

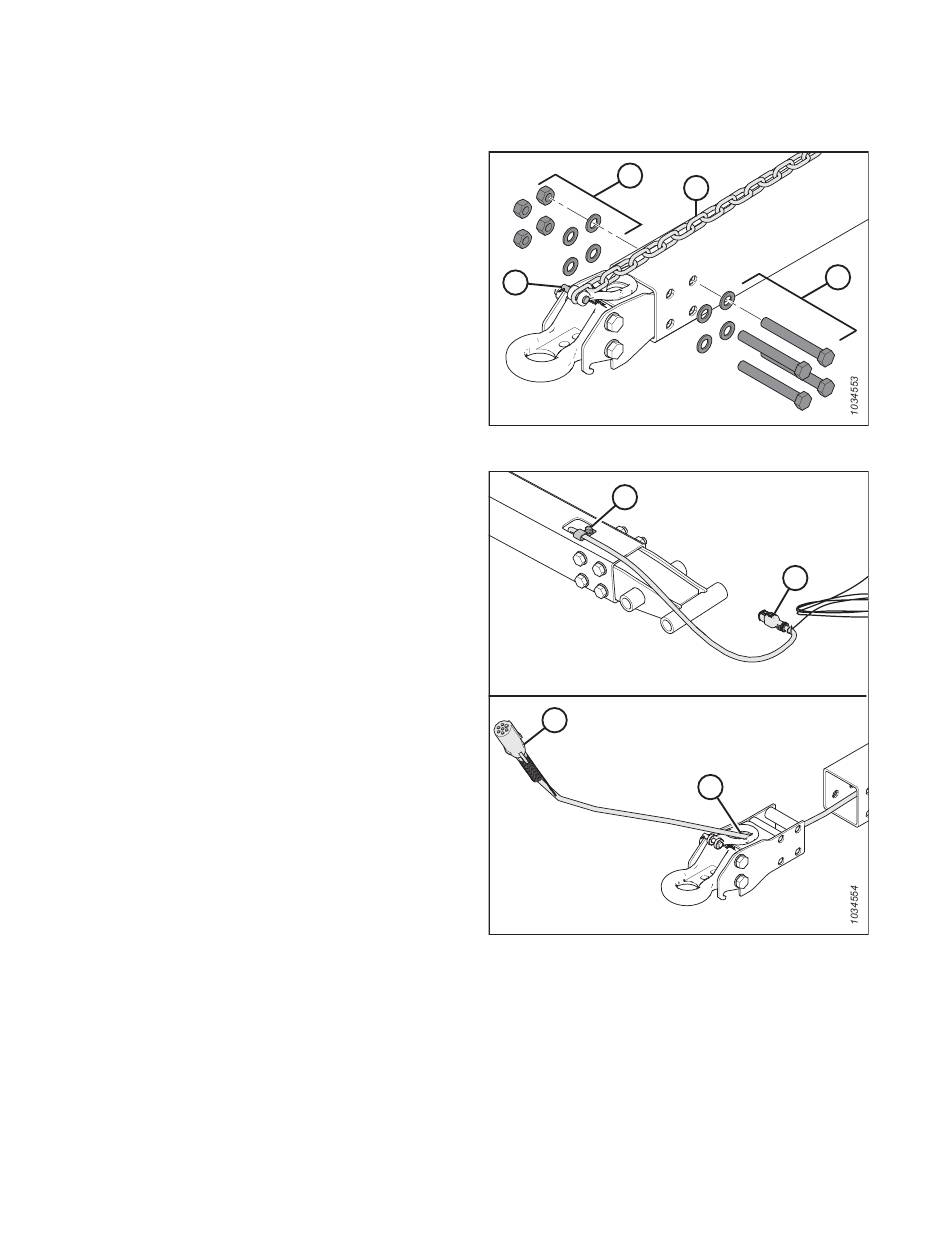

Abbildung 4.393: Ausbauen der Zugösenadapters
Abbildung 4.394: Ausbauen der Zugösenadapters
490
C
B
B
C
D
C
A
Revision A
