8. Die folgenden Befestigungselemente aus Position (A)
entfernen, mit denen das Lagergehäuse an der
Tragrahmengleitkufe und der Spannvorrichtung
befestigt ist:
• Zylinderkopfschraube, Unterlegscheibe und Mutter.
9. Die Staubschutzkappe (B) entfernen.
10. Die Schraubenmutter (A) herunterschrauben und das
Lagergehäuse (B) vom Tragrahmen nehmen.
BEACHTEN:
Wenn das Lager auf der Welle festsitzt, ist es eventuell
einfacher, die Spannrollenbaugruppe auszubauen. Eine
Anleitung finden Sie im Abschnitt
des Einzugsförderbandes, Seite
11. Das Gehäuse (D) sichern und den innen liegenden
Haltering (A), die Lagerung (B) und die beiden
Dichtungen (C) ausbauen.
12. Vor dem Zusammenbauen der Teile Öl auf die Bohrung
auftragen.
13. Die Dichtungen (C) in das Gehäuse (D) einsetzen.
BEACHTEN:
Sicherstellen, dass die flache Seite der Dichtung nach
innen zeigt.
14. Lager (B) wie abgebildet einfetten und einbauen.
15. Den Haltering (A) einsetzen.
MAC262089
WARTUNG UND SERVICE
Ausbauen der Spannrolle
395.
402
B

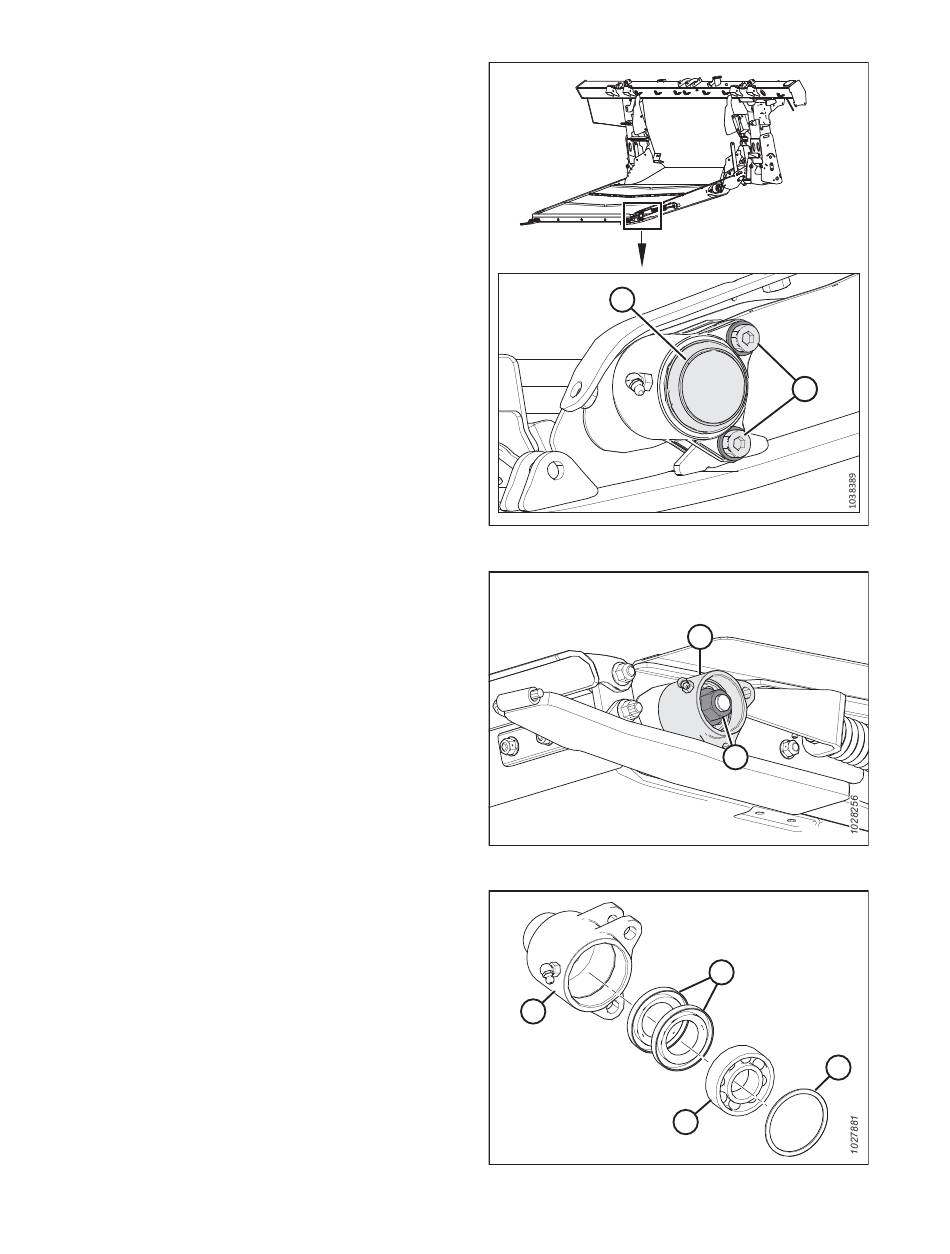

Abbildung 4.216: Spannrollenlager – linke Seite
Abbildung 4.217: Spannrollenlager – linke Seite
D
Abbildung 4.218: Lagerbaugruppe
A A
B
A
C
A
B
Revision A
