3. Das Schneidwerk so anheben oder absenken, dass der
Ölablassstopfen (A) an seinem tiefsten Punkt steht.
4. Den Motor abstellen und den Zündschlüssel abziehen.
5. Einen ausreichend groß bemessenen Behälter (ca. 4 Liter
[1 US-Gallone] Fassungsvermögen) zum Auffangen des Öls
unter das Getriebe stellen.
6. Den Ölablassstopfen (A) und den Einfüllstopfen (C)
entfernen und das Öl ablaufen lassen.
7. Den Ölablassstopfen (A) wieder einsetzen.
BEACHTEN:
Der Ölablassstopfen ist magnetisch. Sicherstellen, dass der
magnetische Stopfen in Ölablassposition (A) und nicht in
der Ölstandskontrollposition (B) montiert ist.
8. Die Kontrollschraube (B) entfernen.
9. Öl in die Nachfüllöffnung (C) laufen lassen, bis Öl aus der
Öffnung des Einfüllstopfens (B) austritt.
Schmiermittelempfehlungen sind auf der hinteren
Umschlaginnenseite zu finden.
BEACHTEN:
Das Schneidwerksgetriebe kann ca. 2,25 Liter (2,4 Quart) Öl
aufnehmen.
10. Die Kontrollschraube (B) und den Einfüllstopfen (C) wieder
einsetzen.
MAC262089
WARTUNG UND SERVICE
C

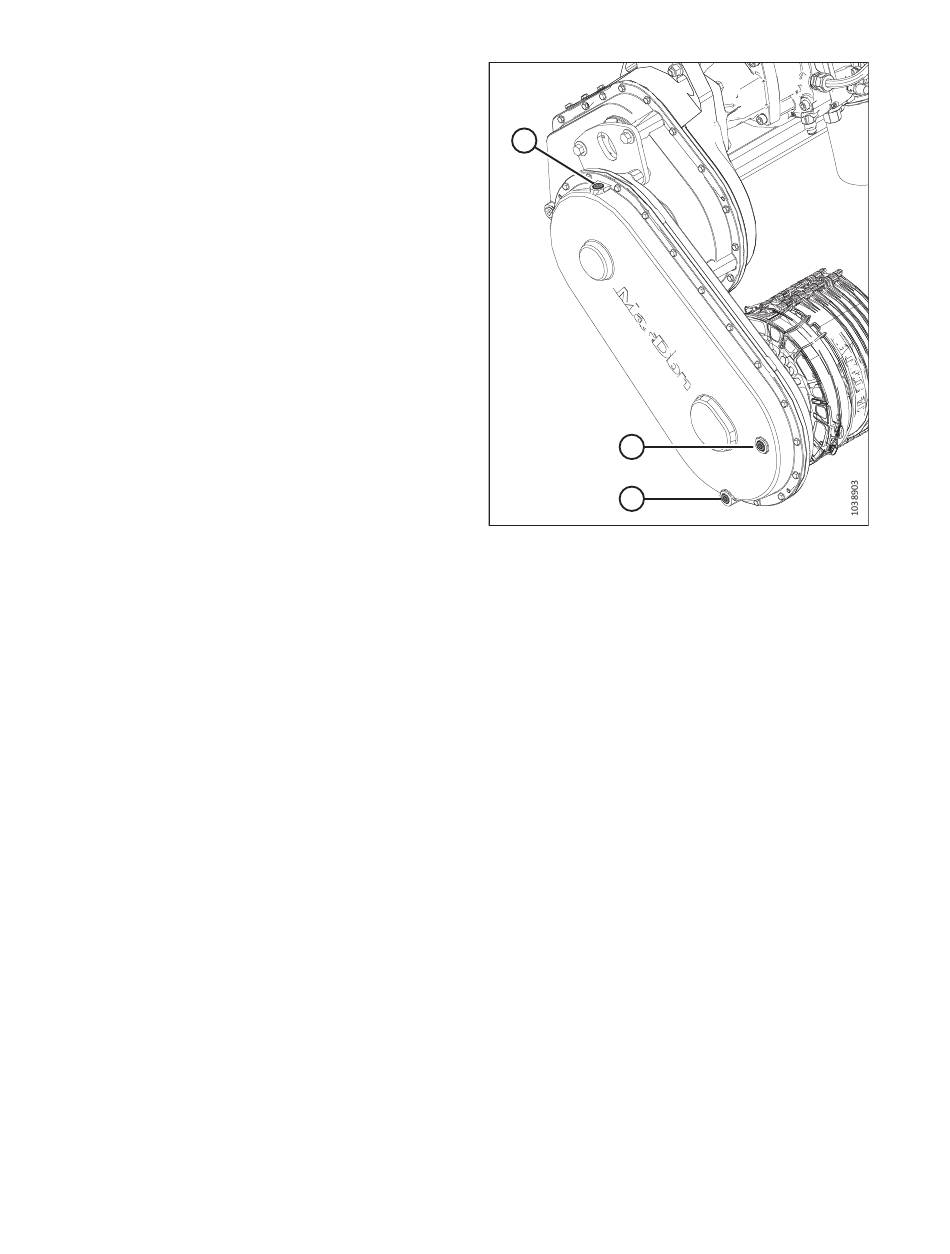

Abbildung 4.31: Schneidwerk-Zusatzgetriebe
300
B
A
Revision A
