17. Die Schrauben (C) und (E) mit 12 Nm (9 lbf•ft) festziehen.
WICHTIG:
Die Schrauben (C) und (E) dürfen NICHT vollständig
angezogen werden.
18. Die Arbeitsschritte
13, Seite 399
gegenüberliegenden Seite wiederholen.
19. An beiden Seiten der Spannrolle den Lagerzwischenraum
mit Schmierfett füllen und die Staubschutzkappe (A)
aufsetzen. Diesen Schritt auf der gegenüberliegenden Seite
wiederholen.
20. An beiden Seiten prüfen, ob die Schmiernippel
funktionieren. Pumpen Sie Schmierfett in die
Spannrollenlagerung des Einzugförderbandes, bis es aus der
Dichtung heraustritt. Wischen Sie überschüssiges
Schmierfett nach dem Schmieren vom Bereich ab.
21. Das Einzugsförderband wieder zusammenschließen und mit
den Verbindungslaschen (B), Schrauben (A) und Muttern
sichern.
22. Das Einzugsförderband spannen. Eine Anleitung finden Sie
im Abschnitt
4.10.2 Prüfen und Nachstellen der Spannung
des Einzugsförderbands, Seite
Ersetzen des Spannrollenlagers am Einzugsförderband
Die Spannrolle des Einzugsförderbands rotiert auf einem Lager. Beim Austausch muss das Lager ausgebaut werden.
BEACHTEN:
Die Vorgehensweise ist auf beiden Seiten gleich. Es wird nur die linke Seite dargestellt.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen oder Absinken der angehobenen
Maschine zu vermeiden, vor Verlassen des Fahrersitzes stets den Motor abstellen und den Zündschlüssel abziehen, die
Sicherheitsstützen in die Stützstellung bringen und sich erst dann unter die Maschine begeben.
MAC262089
WARTUNG UND SERVICE
bis
17, Seite 400
auf der
387.
400
A

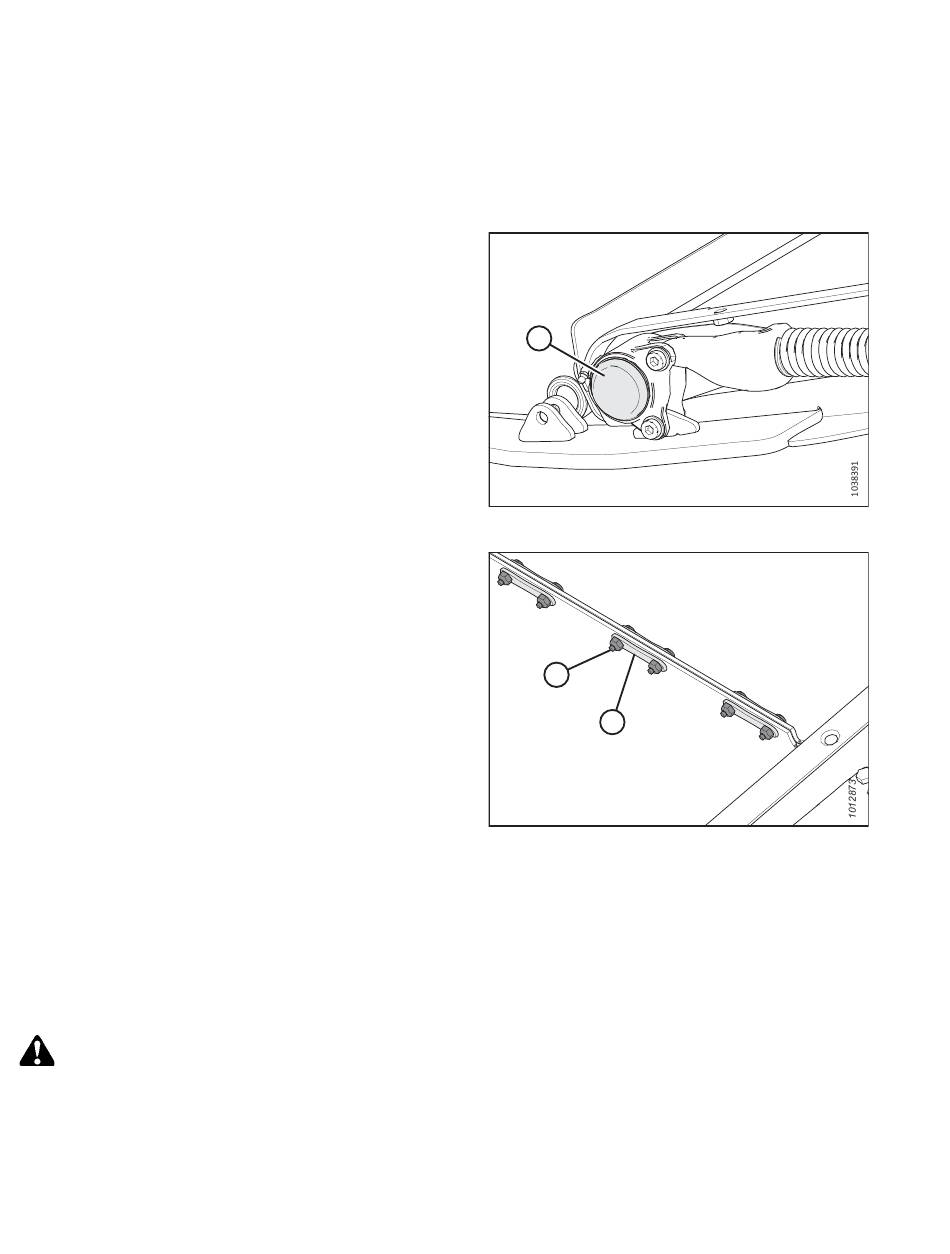

Abbildung 4.212: Einzugstragrahmen – linke Seite
A
B
Abbildung 4.213: Verbinderplatte des
Einzugsförderbandes
Revision A
