4.6.4 Befestigen des Antriebswellen-Schutztrichters
Der Antriebswellenschutz muss installiert sein, damit das Schneidwerk sicher betrieben werden kann.
1. Den Schutztrichter auf die Antriebswelle schieben. Dabei
den Pfeil (B) des Schutztrichters auf die eingekerbte
Verriegelungsnase auf dem Verriegelungsring (A)
ausrichten.
2. Den Schutztrichter auf den Ring schieben, bis der
Verriegelungsring in den Einkerbungen (A) sichtbar ist.
3. Mit einem Schlitzschraubendreher den Ring (A) im
Uhrzeigersinn drehen.
MAC262089
WARTUNG UND SERVICE
B

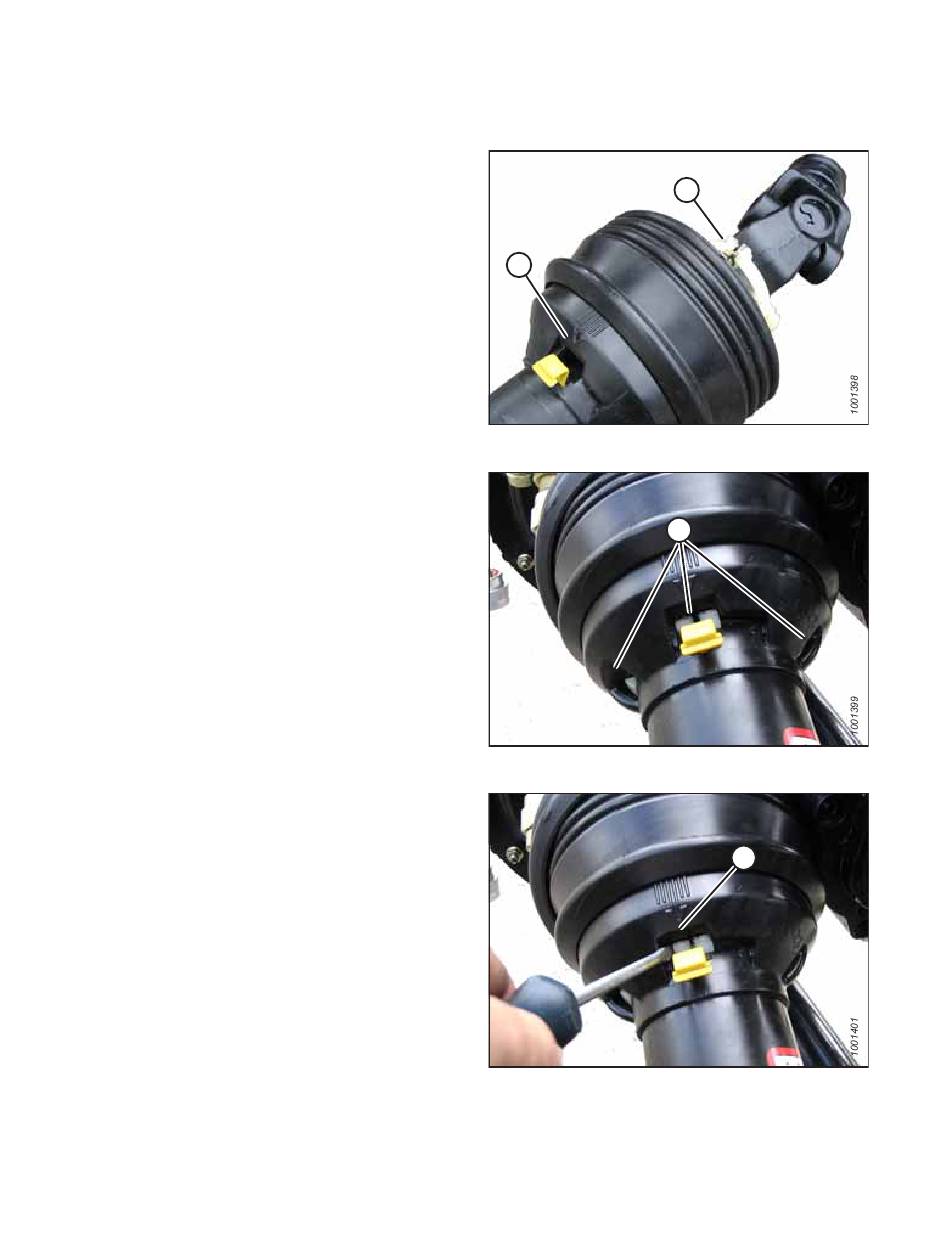

Abbildung 4.54: Antriebswellen-Schutztrichter
Abbildung 4.55: Antriebswellen-Schutztrichter
Abbildung 4.56: Antriebswellen-Schutztrichter
312
A
A
A
